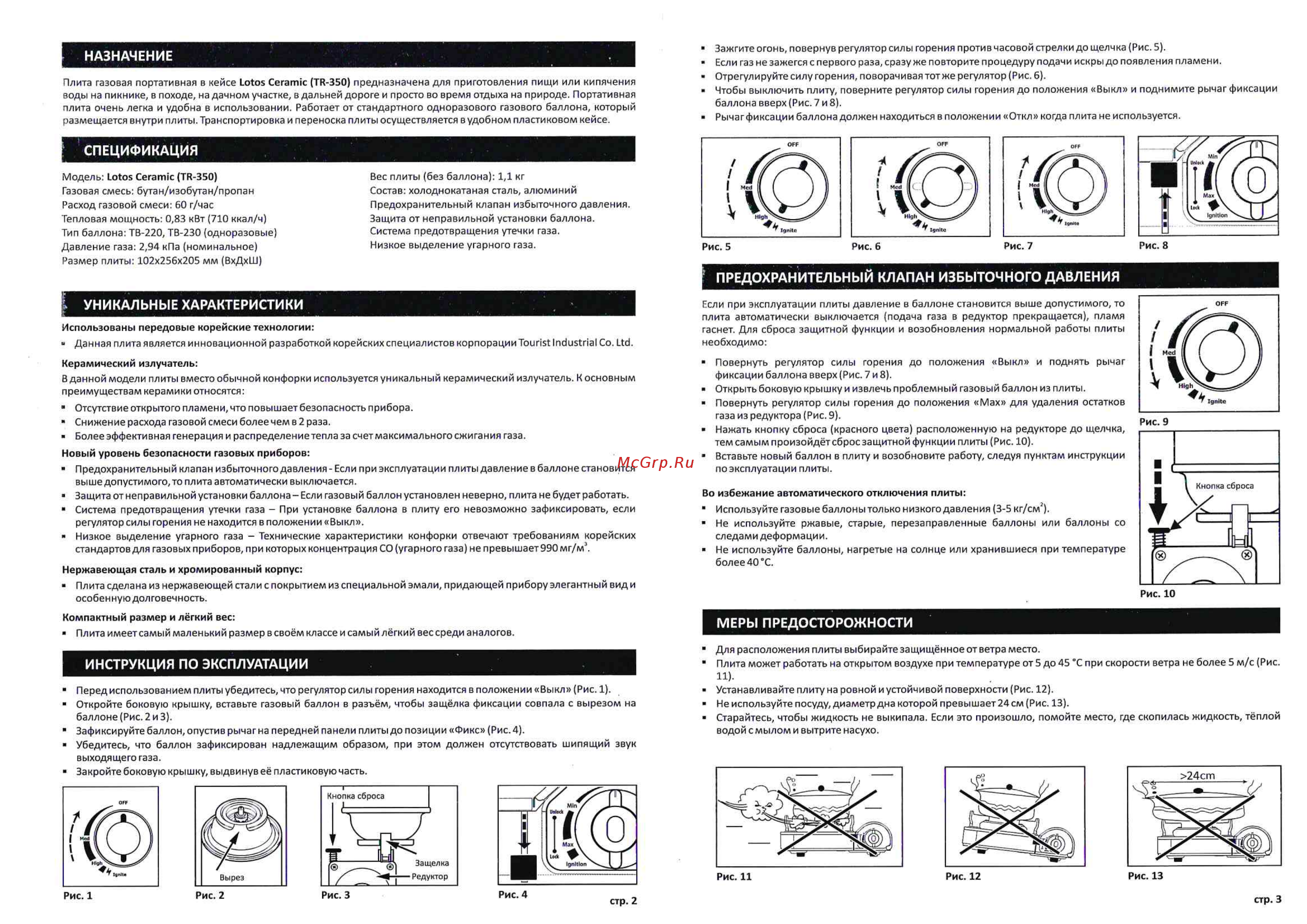

НАЗНАЧЕНИЕ Плита газовая портативная в кейсе Lotos Ceramic TR 350 предназначена для приготовления пищи или кипячения воды на пикнике в походе на дачном участке в дальней дороге и просто во время отдыха на природе Портативная плита очень легка и удобна в использовании Работает от стандартного одноразового газового баллона который размещается внутри плиты Транспортировка и переноска плиты осуществляется в удобном пластиковом кейсе Зажгите огонь повернув регулятор силы горения против часовой стрелки до щелчка Рис 5 Если газ не зажегся с первого раза сразу же повторите процедуру подачи искры до появления пламени Отрегулируйте силу горения поворачивая тотже регулятор Рис 6 Чтобы выключить плиту поверните регулятор силы горения до положения Выкл и поднимите рычаг фиксации баллона вверх Рис 7 и 8 Рычагфиксации баллона должен находиться в положении Откл когда плита не используется СПЕЦИФИКАЦИЯ Модель Lotos Ceramic TR 350 Газовая смесь бутан изобутан пропан Расход газовой смеси 60 г час Тепловая мощность 0 83 кВт 710 ккал ч Тип баллона ТВ 220 ТВ 230 одноразовые Давление газа 2 94 кПа номинальное Размер плиты 102x256x205 мм ВхДхШ Вес плиты без баллона 1 1 кг Состав холоднокатаная сталь алюминий Предохранительный клапан избыточного давления Защита от неправильной установки баллона Система предотвращения утечки газа Низкое выделение угарного газа Рис 5 Рис 6 Рис 7 Рис 8 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ИЗБЫТОЧНОГО ДАВЛЕНИЯ Если при эксплуатации плиты давление в баллоне становится выше допустимого то плита автоматически выключается подача газа в редуктор прекращается пламя гаснет Для сброса защитной функции и возобновления нормальной работы плиты необходимо УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ Использованы передовые корейские технологии Данная плита является инновационной разработкой корейских специалистов корпорации Tourist Industrial Со Ltd Керамический излучатель В данной модели плиты вместо обычной конфорки используется уникальный керамический излучатель К основным преимуществам керамики относятся Отсутствие открытого пламени что повышает безопасность прибора Снижение расхода газовой смеси более чем в 2 раза Более эффективная генерация и распределение тепла за счет максимального сжигания газа Новый уровень безопасности газовых приборов Предохранительный клапан избыточного давления Если при эксплуатации плиты давление в баллоне становится выше допустимого то плита автоматически выключается Защита от неправильной установки баллона Если газовый баллон установлен неверно плита не будет работать Система предотвращения утечки газа При установке баллона в плиту его невозможно зафиксировать если регулятор силы горения не находится в положении Выкл Низкое выделение угарного газа Технические характеристики конфорки отвечают требованиям корейских стандартов для газовых приборов при которых концентрация СО угарного газа не превышает 990 мг м Нержавеющая сталь и хромированный корпус Повернуть регулятор силы горения до положения Выкл и поднять рычаг фиксации баллона вверх Рис 7 и 8 Открыть боковую крышку и извлечь проблемный газовый баллон из плиты Повернуть регулятор силы горения до положения Мах для удаления остатков газа из редуктора Рис 9 Нажать кнопку сброса красного цвета расположенную на редукторе до щелчка тем самым произойдётсбросзащитной функции плиты Рис 10 Вставьте новый баллон в плиту и возобновите работу следуя пунктам инструкции по эксплуатации плиты Во избежание автоматического отключения плиты Используйте газовые баллоны только низкого давления 3 5 кг смг Не используйте ржавые старые перезаправленные баллоны или баллоны со следами деформации Не используйте баллоны нагретые на солнце или хранившиеся при температуре более 40 С Плита сделана из нержавеющей стали с покрытием из специальной эмали придающей прибору элегантный вид и особенную долговечность Компактный размер и лёгкий вес Плита имеет самый маленький размер в своём классе и самый лёгкий вес среди аналогов МЕРЫ ПРЕДОСТОРОЖНОСТИ Для расположения плиты выбирайте защищённое от ветра место Плита может работать на открытом воздухе при температуре от 5 до 45 С при скорости ветра не более 5 м с Рис И Устанавливайте плиту на ровной и устойчивой поверхности Рис 12 Не используйте посуду диаметр дна которой превышает 24 см Рис 13 Старайтесь чтобы жидкость не выкипала Если это произошло помойте место где скопилась жидкость тёплой водой с мылом и вытрите насухо ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Перед использованием плиты убедитесь что регулятор силы горения находится в положении Выкл Рис 1 Откройте боковую крышку вставьте газовый баллон в разъём чтобы защёлка фиксации совпала с вырезом на баллоне Рис 2 и 3 Зафиксируйте баллон опустив рычаг на передней панели плиты до позиции Фикс Рис 4 Убедитесь что баллон зафиксирован надлежащим образом при этом должен отсутствовать шипящий звук выходящего газа Закройте боковую крышку выдвинув её пластиковую часть Рис 12 Рис 1 Рис 2 Рис 3 Рис 4 стр 2 Рис 13 стр 3
