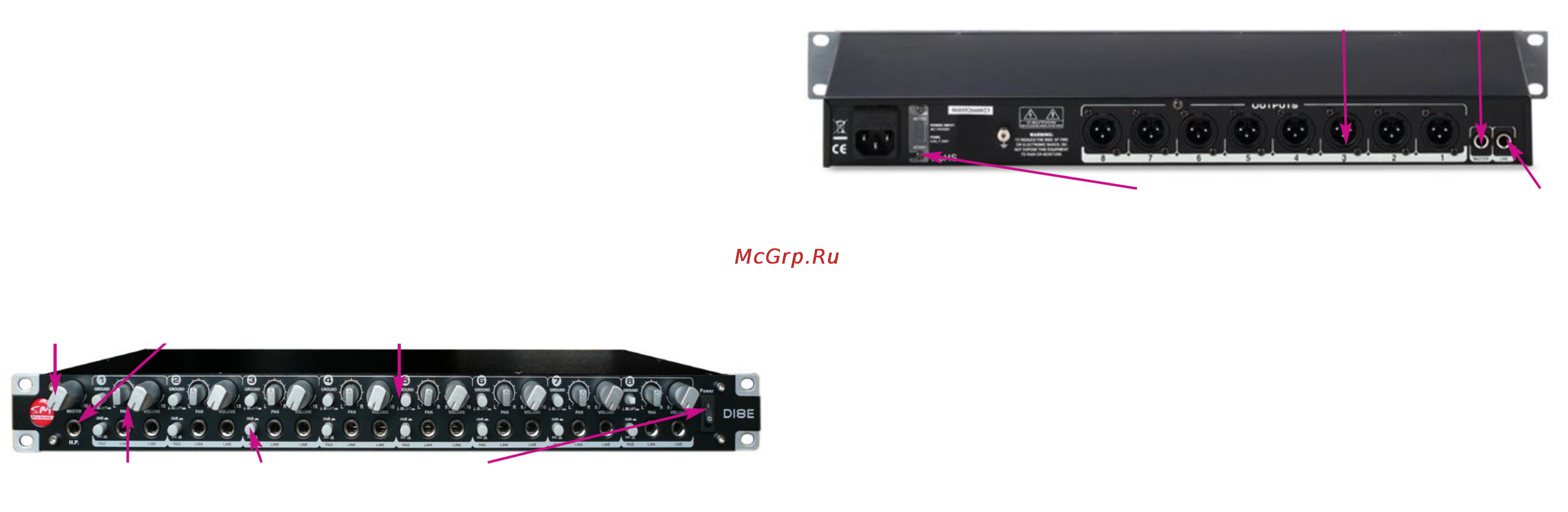

2. ПЕРЕДНЯЯ ПАНЕЛЬ
ДИРЕКТ-БОКСА DI8E
На передней панели директ-бокса находятся 8 регуляторов громкости, 8 регуляторов
панорамы (стереобазы), 8 переключателей потенциала земли, 8 переключателей ат-
тенюатора 20дБ, 8 линейных входов и разъемов «Link» (6.5мм, 1/4 дюйма), основной
регулятор громкости и разъем стерео-сигнала для наушников (6.5мм, 1/4 дюйма).
4.1 Уровень основного сигнала (основная громкость)
Регулятор уровня основного сигнала позволяет установить уровень сигнала на выходе
для наушников и на основном стерео-выходе на задней панели директ-бокса.
4.2 Выход для наушников
Подключите наушники к разъему выхода на наушники. Убедитесь, что сопротивление
наушников не ниже 8Ом, иначе Вы можете повредить устройство.
4.3 Переключатель поднятия потенциала земли
Переключатель потенциала земли позволяет разорвать связь между линейным вхо-
дом необходимого канала и соответств
ующим устройством назначения, на которое
подается аудио-сигнал с этого канала (обычно микшерный пульт). Используйте этот
переключатель, если во входном канале устройства назначения (микшерная консоль)
имеется чрезмерный уровень шума питающей сети от подключенного источника звука.
4.4 Регуляторы панорамы и громкости
Эти элементы управления регулируют уровень громкости и панораму (стереобазу)
каждого канала на стерео-выходах и на выходе для наушников.
4.5 Выключатель питания
Этим выключателем включается и выключается питание директ-бокса DI8E. Перед
включением убедитесь, что на устройстве выбрано правильное напряжение питания.
4.6 Переключатель аттенюатора 20дБ
Переключатель аттенюатора ослабляет уровень сигнала выбранного канала на 20дБ.
Используйте этот переключатель только при слишком высоком уровне входного сиг-
нала.
5. ЗАДНЯЯ ПАНЕЛЬ ДИРЕКТ-БОКСА DI8E
На задней панели расположены 8 выходов на разъемах XLR, 2 стерео-выхода на
разъемах TS, переключатель выбора напряжения питания и разъем IEC для подклю-
чения кабеля питания.
5.1 XLR-выходы
Сигнал на сбалансированных XLR-выходах точно соответствует сигналу на TS-входах,
которые находятся на передней панели.
Примечание: Регуляторы громкости и панорамы на каждом канале не влияют на сиг-
нал этих выходов, в отличие от переключателей поднятия потенциала земли и
аттенюатора 20дБ.
5.2 Основной выход
На основном выходе имеется смешанный стерео-сигнал со всех входных каналов.
Для каждого канала по-отдельности регулируется уровень громкости и панорамы, в то
время как общий уровень сигнала устанавливается основным регулятором громкости
на передней панели.
5.3 Вход «L
ink»
Если используется несколько директ-боксов DI8E для вывода одного смешанного сте-
рео-сигнала, то выход одного директ-бокса можно подключить к входу другого через
вход «Link» (вход стерео-сигнала на разъеме TS). В таком случае пользователь может
смешивать 16-28-48 каналов и выводить смешанный стерео-сигнал на один выход.
5.4 Переключатель напряжения питания и разъем для кабеля пит
ания
Убедитесь, что перед подключением или использованием любого источника питания
на директ-боксе DI8E было установлено необходимое напряжение питания. В против-
ном случае это может привести к повреждению устройства.
6. ПРИМЕНЕНИЕ
6.1 Использование DI8E в качестве директ-бокса (устройство прямого подклю-
чения)
Подключите несбалансированный сигнал, который необходимо преобразовать в сба-
лансированный, к директ-боксу DI8E через несбалансированный вход одного из
каналов на разъеме 1/4 дюйма на передней панели устройства. Подключите XLR-
сбалансированный кабель к соответствующему выходу канала на задней панели ди-
рект-бокса DI8E и к желаемому устрой
ству назначения. Если уровень входного
сигнала слишком велик, нажмите переключатель аттенюатора 20дБ чтобы получить
более приемлемый уровень сигнала.
Если в звуковом сигнале прослушивается шум питающей сети, его можно удалить с
помощью переключателя поднятия потенциала земли.
6.2 Использование DI8E в качестве микшера линейных сигналов
В директ-боксе DI8E есть возможность смешивания уровней громкости и панорамы
всех входных сигналов, и выводить общий сигнал на одну пару разъемов TS, распо-
ложенных на задней панели устройства. Это позволяет использовать устройство в
качестве полнофункционального микшера линейных сигналов. Такая функция может
быть очень удобна для многих типов применения, как в условиях студии, так и на кон-
цертных мероприятиях. Просто подсоедините основные вых
оды на разъемах TS на
задней панели директ-бокса к устройству назначения (например, усилитель контроль-
ного сигнала) и отрегулируйте громкость и панораму каждого отдельного канала на
передней панели DI8E, как посчитаете нужным. В дополнение к отдельным регулято-
рам для каждого канала, на передней панели директ-бокса DI8E предусмотрен
основной регулятор громкости.
4.3 Переключатель поднятия
потенциала земли
4.2 Выход для
наушников
4.1 Основная
громкость
4.4 Регуляторы
панорамы и громкости
4.5 Выключатель питания
4.6 Переключатель
аттенюатора 20дБ
5.4 Переключатель напряжения
питания и разъем для кабеля питания
5.1 XLR-выходы 5.2 Основной выход
5.3 Вход «Link»
