1. Назначение

Мембрана предназначена для герметичного прохода через строительные

конструкции двух труб диаметром, находящимся в пределах 40-50 или 63-75

мм с гладкой наружной поверхностью из различных материалов (ПП, сталь,

чугун) причем наличие продольных или поперечных канавок на них не

допускается.

2. Описание

Эластичная водо- и газонепроницаемая мембрана, в соответствии с п. 8.8 СП

30.13330.2020. «Пересечение трубопроводами наружных стен подвала и

фундамента здания следует выполнять под углом 90

– с зазором вокруг трубы

0,2 м между трубопроводом и строительными конструкциями и заделкой

отверстия в стене водо- и газонепроницаемым (в газифицированных районах)

эластичным материалом, в мокрых грунтах – с установкой сальника.»

3. Комплектность поставки

3.1. 2 предохранительные гайки из ПП с конической резьбой.

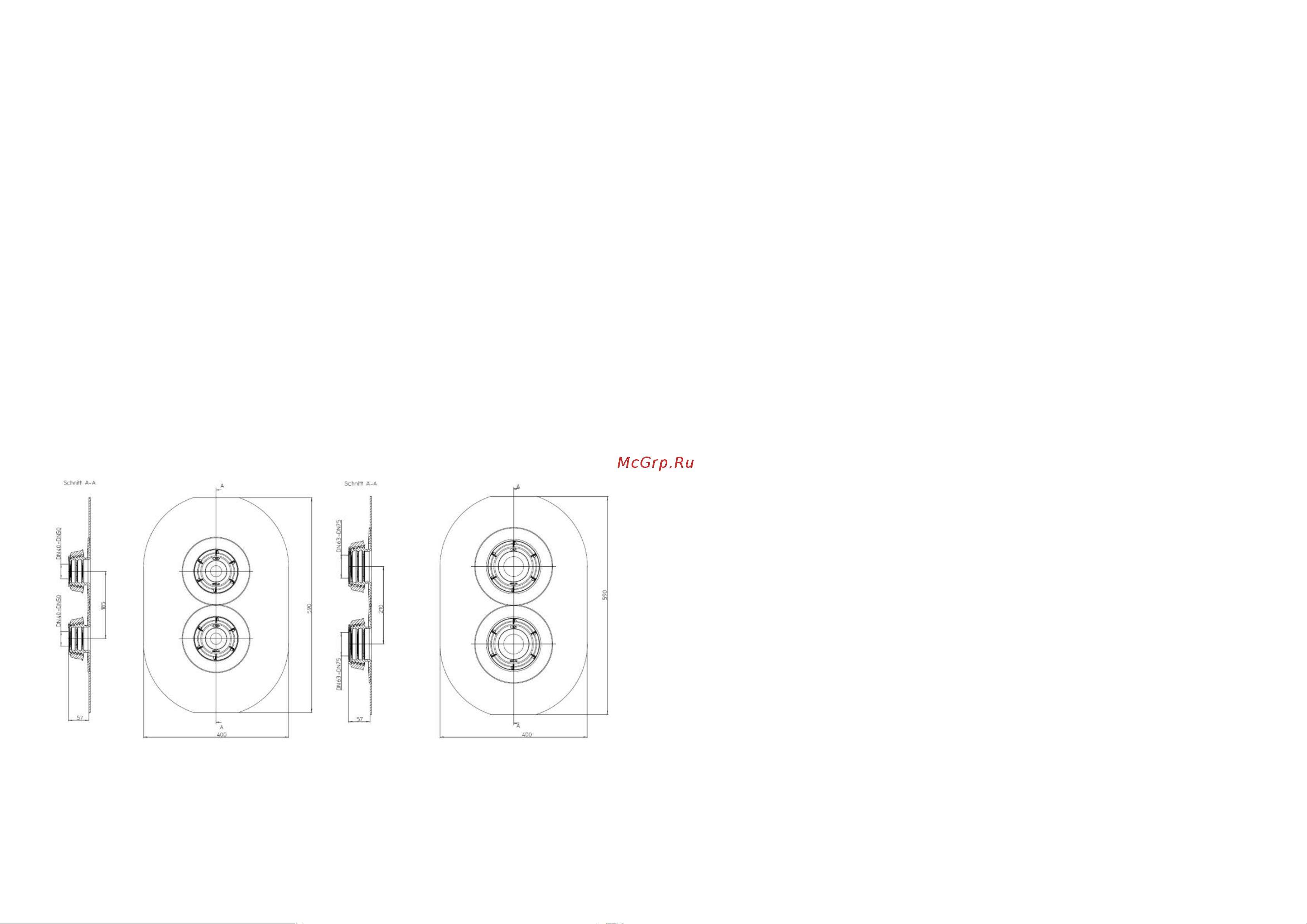

3.2 Мембрана с битумным фартуком 400х590 мм с двумя EPDM манжетами с

многоязычковыми уплотнительными соединениями.

4. Технические характеристики

HL800.2/40-50 HL800.2/63-75

Артикул HL800.2/40-50 HL800.2/63-75

Присоединительные размеры 40-50 мм 63-75 мм

Вес 2,02 кг 2,22 кг

Срок службы не менее 50 лет

5. Особенности монтажа

Обязательные требования для газифицированных районов!

5.1. Манжета и трубы должны быть очищены от загрязнений.

5.2. На трубах должны быть заглажены заусеницы и царапины, а вся

поверхность в месте прилегания уплотнения смазана сантехнической смазкой.

Концы труб, на который надеваются манжеты, должны иметь фаску под углом

30-45

и не должен иметь зазубрин.

Монтаж с использованием рулонной гидроизоляции.

5.3. Из полимербитумного полотна вырезается квадрат со стороной 700 мм и

отверстием в центре шириной 200 и высотой 300 мм, и приклеивается

(приваривается) с внешней стороны стены фундамента вокруг монтажного

отверстия для ввода трубопровода. Предварительно на стену фундамента

должен быть нанесен праймер.

5.4. Мембрана со снятыми предохранительными гайками надевается на

гладкие концы труб.

5.5. С помощью газовой горелки мембрана приклеивается (приваривается) к

наклеенному ранее квадрату.

5.6. Поверх мембраны приклеивается (приваривается) основной

гидроизоляционный слой на битумной основе (рулонного материала).

Монтаж с использованием битумной мастики.

5.3'. На внешнюю стену фундамента, предварительно покрытую праймером,

наносится битумная мастика.

5.4'. Мембрана со снятыми предохранительными гайками надевается на

гладкие концы труб.

5.5'. Полимербитумный фартук мембраны приклеивается к мастике.

5.6'. Поверх мембраны приклеивается (приваривается) слой усиления -

полимербитумное полотно размером 900х900 мм с отверстием в центре

шириной 200 и высотой 300 мм.

5.7. Надеваются и затягиваются предохранительные гайки. Гайки служит для

защиты многоязычковых уплотнений от повреждений при засыпке фундамента

грунтом.

5.8. После окончания монтажа трубы должны перемещаться внутри манжет

только в пределах теплового расширения материалов.

5.9. В случае демонтажа и повторной сборки следует действовать в

соответствии п. 5.1, 5.2, 5.4 и 5.7.

6. Условия эксплуатации

Не допускаются удары и другие воздействия, приводящие к механическим или

термическим повреждениям эластичной мембраны и предохранительных гаек.
