1. Назначение

Мембрана предназначена для герметичного прохода через строительные

конструкции труб с гладкой наружной поверхность из различных

материалов (ПП, сталь, чугун) причем наличие продольных или

поперечных канавок на ней не допускается.

2. Описание

Эластичная водо- и газонепроницаемая мембрана, в соответствии с п. 8.8

СП 30.13330.2020. «Пересечение трубопроводами наружных стен подвала и

фундамента здания следует выполнять под углом 90

– с зазором вокруг

трубы 0,2 м между трубопроводом и строительными конструкциями и

заделкой отверстия в стене водо- и газонепроницаемым (в

газифицированных районах) эластичным материалом, в мокрых грунтах – с

установкой сальника.»

3. Комплектность поставки

3.1. Предохранительная гайка из ПП с конической резьбой.

3.2 Мембрана с битумным фартуком диаметром 400 мм для труб DN40-50,

DN63-45 и 500 мм для труб DN110, DN125, DN160, с EPDM манжетой с

многоязычковым уплотнительным соединением.

4. Технические характеристики

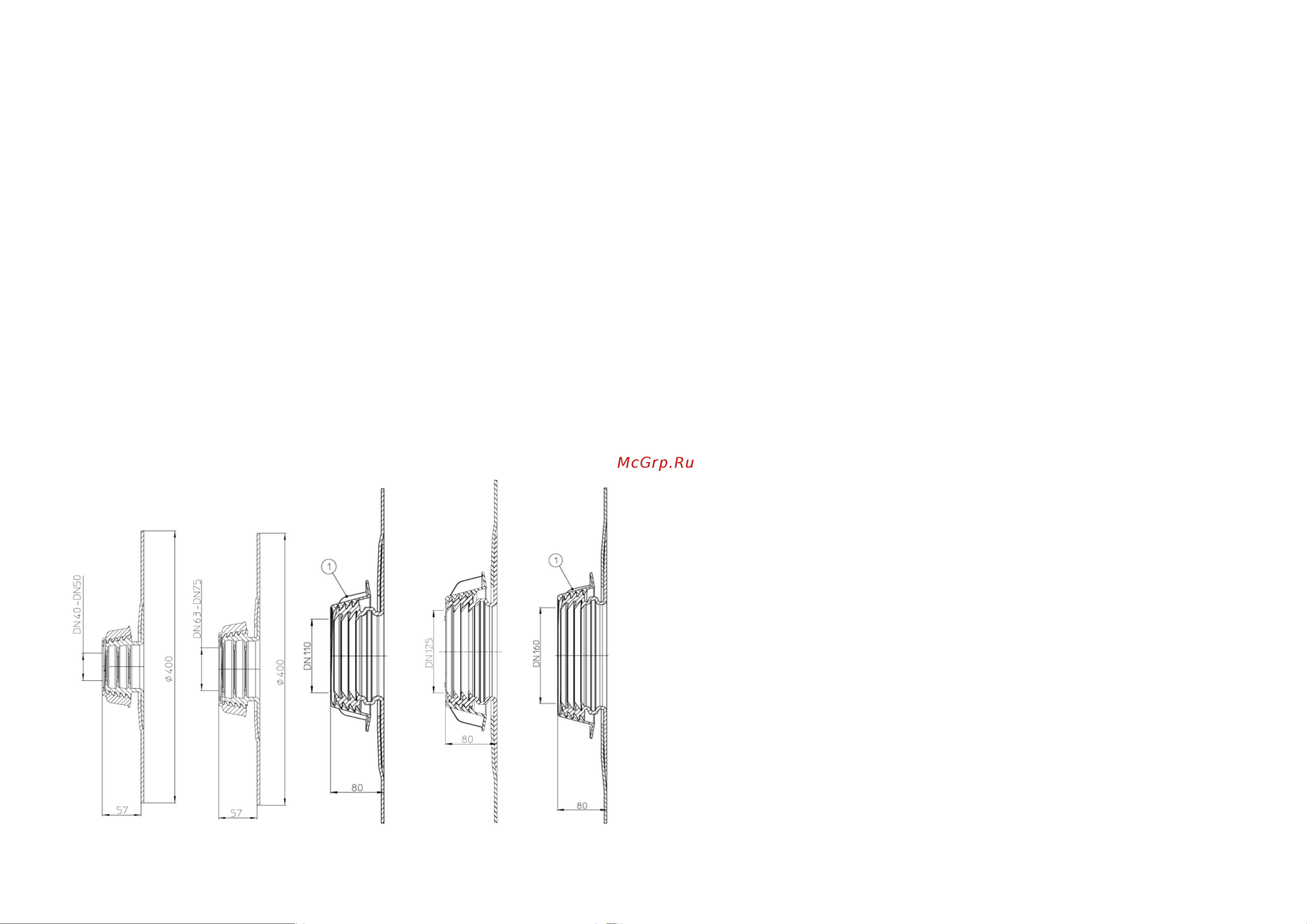

HL800/40-50 HL800/63-75 HL800/110 HL800/125 HL800/160

Присоединительные размеры DN40-50 40-50 мм

DN63-75 63-75 мм

DN110 110-115 мм

DN125 125-130 мм

DN160 160-165 мм

5. Особенности монтажа

Обязательные требования для газифицированных районов!

5.1. Манжета и труба должны быть очищены от загрязнений.

5.2. На трубе должны быть заглажены заусеницы и царапины, а вся

поверхность в месте прилегания уплотнения смазана сантехнической

смазкой. Конец трубы, на который надевается манжета, должен иметь

фаску под углом 30-45

и не должен иметь зазубрин.

Монтаж с использованием рулонной гидроизоляции.

5.3. Из полимербитумного полотна вырезается квадрат со стороной 700 мм

и отверстием в центре Ø200 мм, и приклеивается (приваривается) с

внешней стороны стены фундамента на монтажное отверстие для ввода

трубопровода. Предварительно на стену фундамента должен быть нанесен

праймер.

5.4. Мембрана со снятой предохранительной гайкой надевается на гладкий

конец трубы.

5.5. С помощью газовой горелки мембрана приклеивается (приваривается) к

наклеенному ранее квадрату.

5.6. Поверх мембраны приклеивается (приваривается) основной

гидроизоляционный слой на битумной основе (рулонного материала).

Монтаж с использованием битумной мастики.

5.3'. На внешнюю стену фундамента, предварительно покрытую праймером,

наносится битумная мастика.

5.4'. Мембрана со снятой предохранительной гайкой надевается на гладкий

конец трубы.

5.5'. Полимербитумный фартук мембраны приклеивается к мастике.

5.6'. Поверх мембраны приклеивается (приваривается) слой усиления -

полимербитумное полотно размером 900х900 мм с отверстием в центре

Ø250 мм.

5.7. Надевается и затягивается предохранительная гайка. Гайка служит для

защиты многоязычкового уплотнения от повреждений при засыпке

фундамента грунтом.

5.8. После окончания монтажа труба должна перемещаться внутри манжеты

только в пределах теплового расширения материалов.

5.9. В случае демонтажа и повторной сборки следует действовать в

соответствии п. 5.1, 5.2, 5.4 и 5.7.
