1. Назначение
Мембрана предназначена для герметичного прохода через строительные
конструкции труб с гладкой наружной поверхность из различных
материалов (ПП, сталь, чугун) причем наличие продольных или
поперечных канавок на ней не допускается.
2. Описание
Эластичная водо- и газонепроницаемая мембрана, в соответствии с п. 8.8
СП 30.13330.2020. «Пересечение трубопроводами наружных стен подвала и
фундамента здания следует выполнять под углом 90
о
– с зазором вокруг
трубы 0,2 м между трубопроводом и строительными конструкциями и
заделкой отверстия в стене водо- и газонепроницаемым (в
газифицированных районах) эластичным материалом, в мокрых грунтах – с
установкой сальника.»
3. Комплектность поставки
3.1. Предохранительная гайка из ПП с конической резьбой.
3.2 Мембрана с фартуком из ПВХ мембраны диаметром 400 мм для труб
DN40-50, DN63-45 и 500 мм для труб DN110, DN125, DN160, с EPDM
манжетой с многоязычковым уплотнительным соединением.

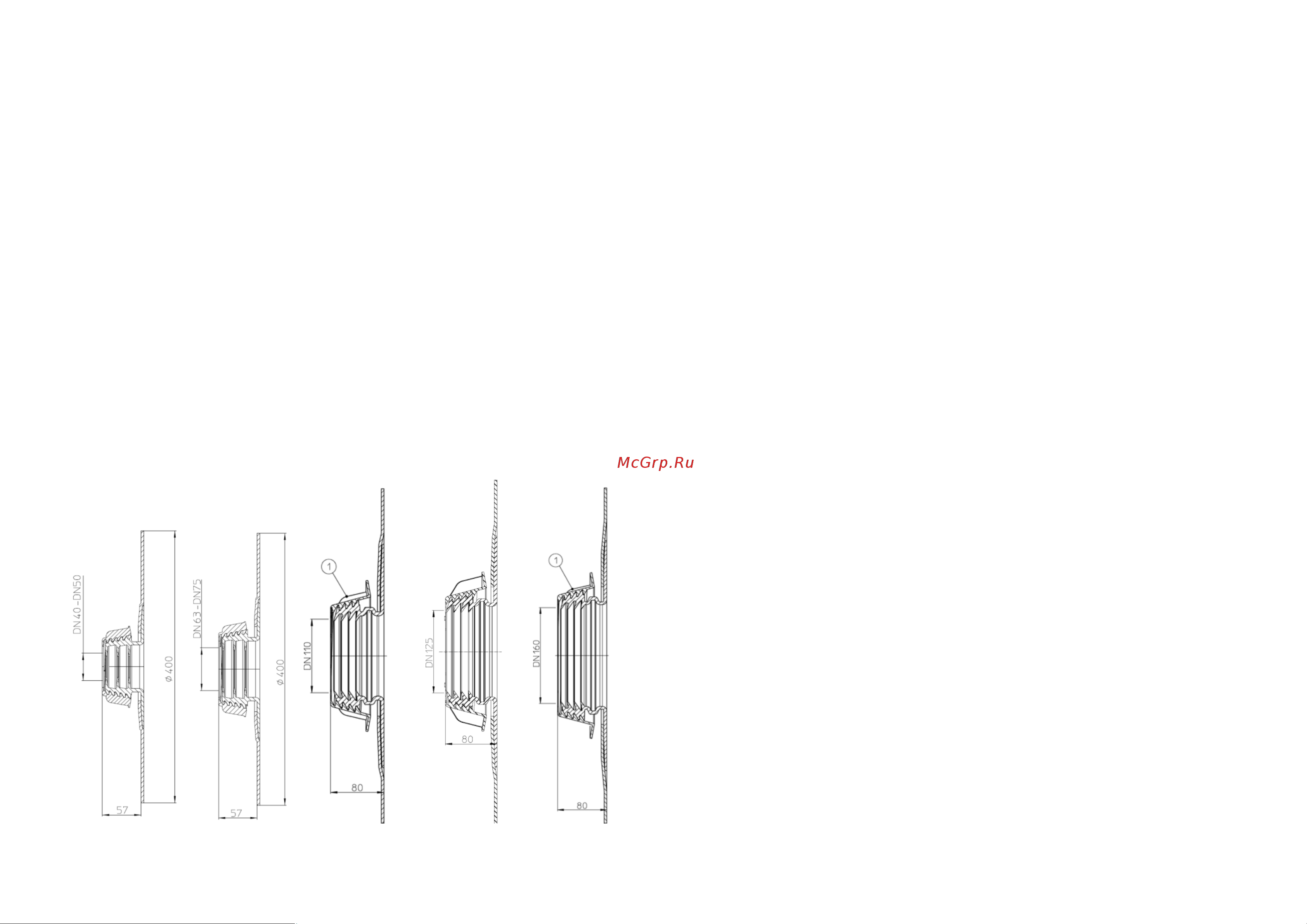

4. Технические характеристики
HL800P/40-50 HL800P/63-75 HL800P/110 HL800P/125 HL800P/160
Присоединительные размеры DN40-50 40-50 мм
DN63-75 63-75 мм
DN110 110-115 мм
DN125 125-130 мм
DN160 160-165 мм
5. Особенности монтажа
Обязательные требования для газифицированных районов!
5.1. Манжета и труба должны быть очищены от загрязнений.
5.2. На трубе должны быть заглажены заусеницы и царапины, а вся
поверхность в месте прилегания уплотнения смазана сантехнической
смазкой. Конец трубы, на который надевается манжета, должен иметь
фаску под углом 30-45
о
и не должен иметь зазубрин.
5.3. Из ПВХ мембраны вырезается квадрат со стороной 700 мм и
отверстием в центре Ø200 мм, и приклеивается с помощью контактного
клея для ПВХ мембран с внешней стороны стены фундамента вокруг
монтажного отверстия для ввода трубопровода.
5.4. Мембрана со снятой предохранительной гайкой надевается на гладкий
конец трубы.
5.5. С помощью строительного фена мембрана приваривается (или
приклеивается специальным клеем) к наклеенному ранее квадрату.
5.6. Поверх мембраны точно так же приваривается (приклеивается)
основной гидроизоляционный слой из ПВХ мембраны.
5.7. Надевается и затягивается предохранительная гайка. Гайка служит для
защиты многоязычкового уплотнения от повреждений при засыпке
фундамента грунтом.
5.8. После окончания монтажа труба должна перемещаться внутри манжеты
только в пределах теплового расширения материалов.
5.9. В случае демонтажа и повторной сборки следует действовать в
соответствии п. 5.1, 5.2, 5.4 и 5.7.
6. Условия эксплуатации
Не допускаются удары и другие воздействия, приводящие к механическим
или термическим повреждениям эластичной мембраны и
предохранительной гайки.
7. Качество продукции
Эластичная гидроизоляционная мембрана соответствует требованиям ГОСТ
23289-2016 (сертификат соответствия № РОСС АТ.НА39.Н01221), а также
соответствует Единым санитарно- эпидемиологическим и гигиеническим
требованиям к товарам, подлежащим санитарно-эпидемиологическому
