Руководство для технического специалиста

13 ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

13.1 Функциональная схема котла

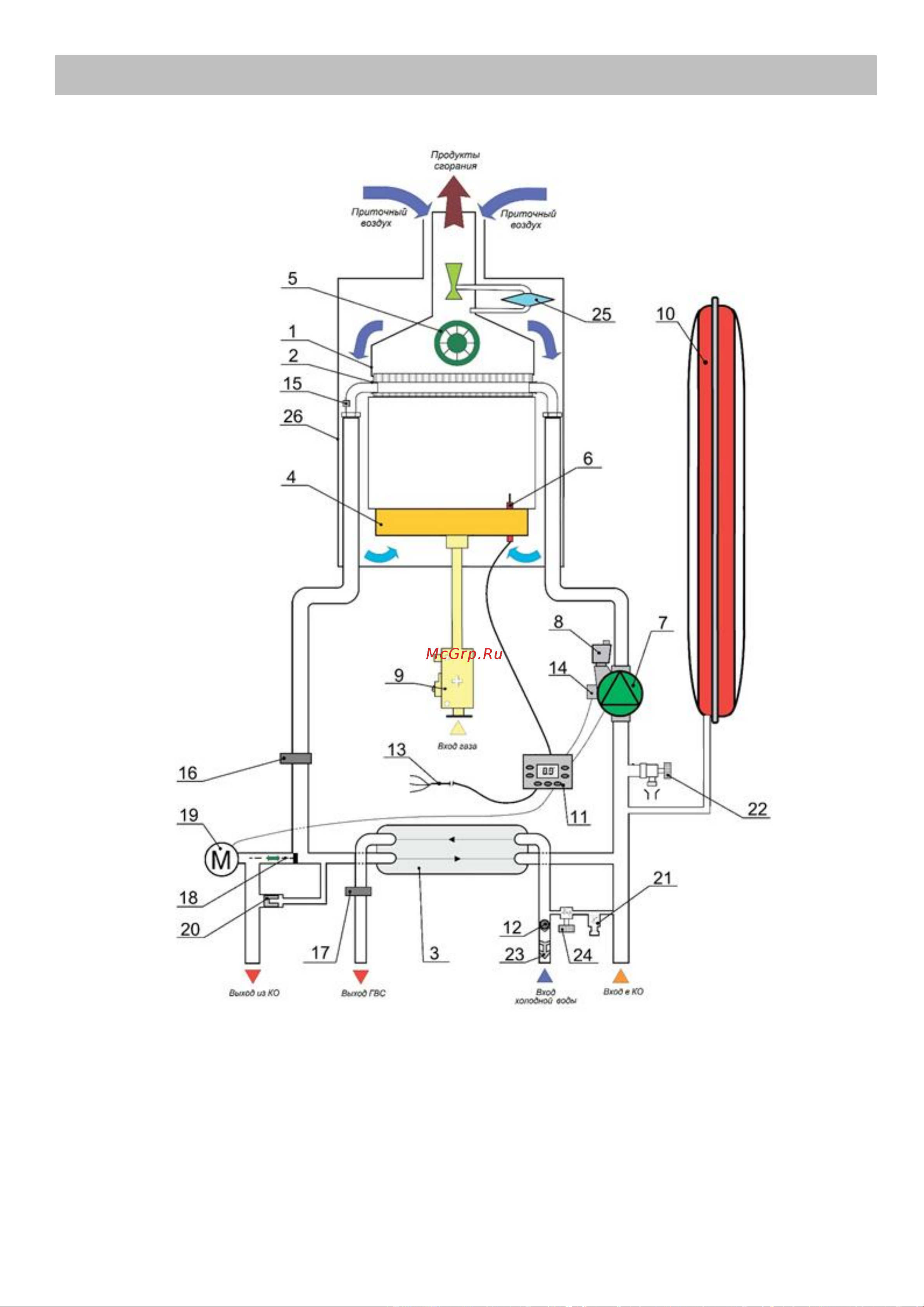

Функциональная схема котла приведена на рисунке 7.

1 - газоотводящее устройство;

2 - теплообменник;

3 - теплообменник вторичный;

4 - блок горелочный (горелка);

5 - вентилятор;

6 - свеча;

7 - насос;

8 - клапан отвода воздуха

(автоматический);

9 - регулятор подачи газа;

10 - бак расширительный;

11 - плата электронная;

12 - клапан обратный;

13 - кабель питания;

14 - датчик давления;

15 - термореле (датчик перегрева);

16 - датчик температуры контура отопления;

17 - датчик температуры контура ГВС;

18 - клапан трехходовой;

19 - электродвигатель трехходового клапана;

20 - клапан байпаса;

21 - клапан дренажный;

22 - клапан

предохранительный

(контура отопления);

23 - датчик протока

контура ГВС;

24 - кран подпитки

контура отопления;

25 - прессостат

воздушный;

26 - камера герметичная;

Рис. 7 Функциональная схема котла
