6
Устройство горелки
Выносной приемник сигналов
Прибор оснащен датчиком, принимающим коман-
ды от дистанционного пульта управления.
ВАЖНО!
• Для корректной и надежной работы не допу-
скайте загрязнения датчика, не перекрывайте и
не загораживайте датчик посторонними предме-
тами.
Замена батарейки
Для работы электророзжига используется бата-
рейка типа АА. Для замены батарейки открутите
крышку электророзжига против часовой стрелки.
Извлеките старую батарейку и вставьте новую.
ВАЖНО!
• При установке батареек соблюдайте полярность
(контакты +/-). В противном случае батареи мо-
гут протечь, взорваться или загореться.
• Если прибор не эксплуатируется на протяжении
длительного времени, вынимайте батареи. В
противном случае батареи могут выйти из строя
(протечь или разрядиться)
• Если батарея протекла, прежде чем вставить но-
вую, вытрите насухо отсек для батарей. Если вы-
текший электролит попал в глаза, промойте их
тщательно проточной водой. Не трите при этом
глаза. Попадание электролита на одежду или
кожу чревато получением ожогов. Если это про-
изошло, смойте электролит водой и обратитесь
за помощью к врачу.
• Использованные элементы питания подлежат
утилизации.
• При утилизации использованных батарей сле-
дуйте инструкции, обозначенной на их корпусе,
а также придерживайтесь норм, установленных
в вашей стране.

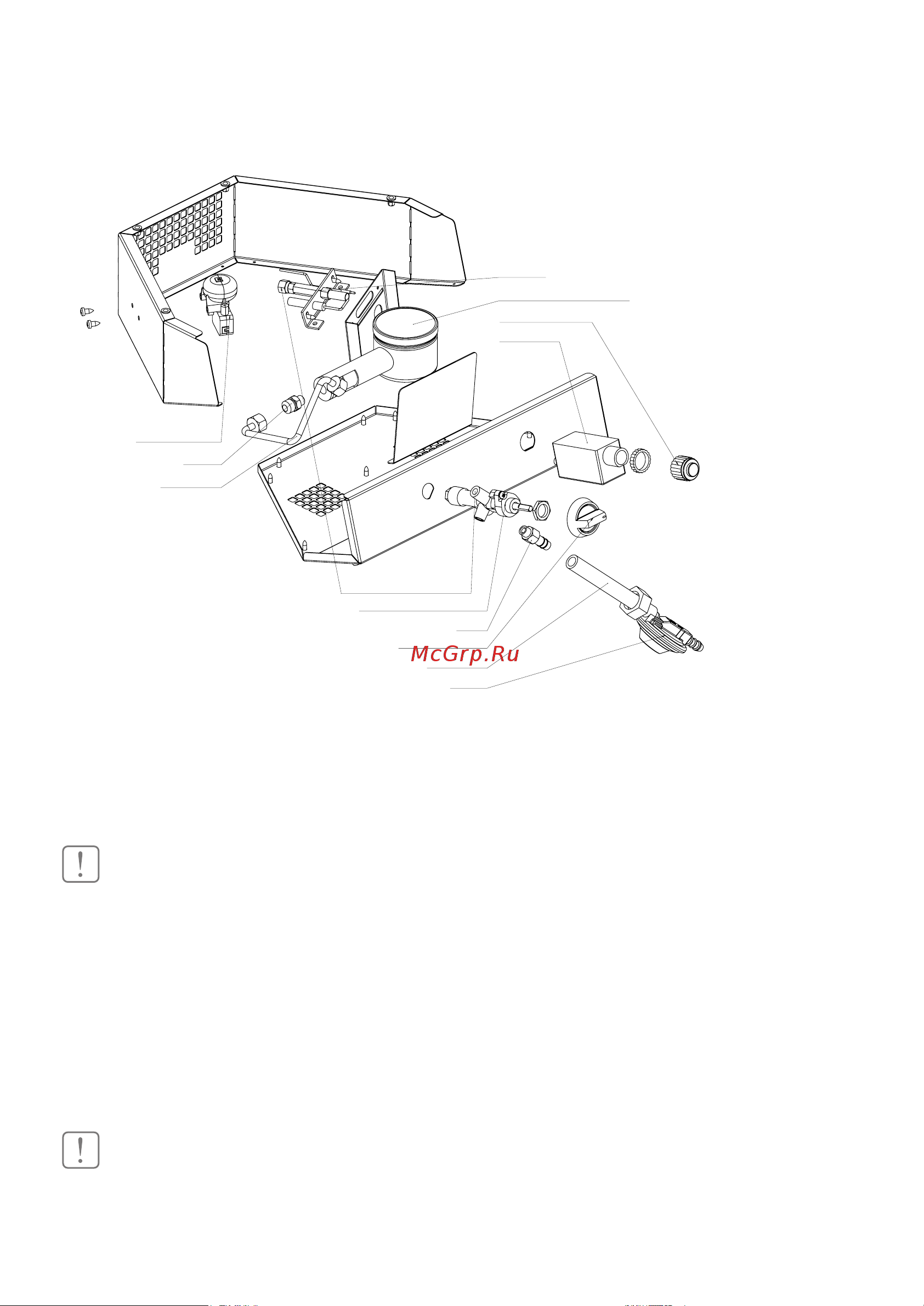

Рис. 3 Устройство блока управления (приборного отсека) модели BOGH-15
Устройство прибора
Камера смешения газовой смеси
Электророзжиг
Кнопка электророзжига
Регулировочная ручка
Газораспределительный клапан
Штуцер
Газовый шланг
Редуктор
Трубка горелки
Датчик опрокидвания
ODS датчик
Трубка соединяющая
Газораспределительный клапан
с ODS датчиком
Форсунка
№ докум.
Подп.
Дата
3
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Копировал
Лист
Формат А1
Изм.
Лист
рисунок 3
BOGH_E-15.501.000
PDM: чертеж Редакция: [], Файл: BOGH-151.500.000 Газовый ИК обогреватель - Пирамида / модель Редакция: [], Файл: BOGH-151.500.000 Газовый ИК обогреватель - Пирамида
12
A
B
9
10
11
