7
Модель BOGH-15Е
1
2
3
4
5
7
6
8
9
12
13
11
10
14
15
№ докум.
Подп.
Дата
2
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Копировал
Лист
Формат А1
Изм.
Лист
рисунок 4
BOGH_E-15.501.000
PDM: чертеж Редакция: [], Файл: BOGH-151.500.000 Газовый ИК обогреватель - Пирамида / модель Редакция: [], Файл: BOGH-151.500.000 Газовый ИК обогреватель - Пирамида
8
A
B
5
6
7

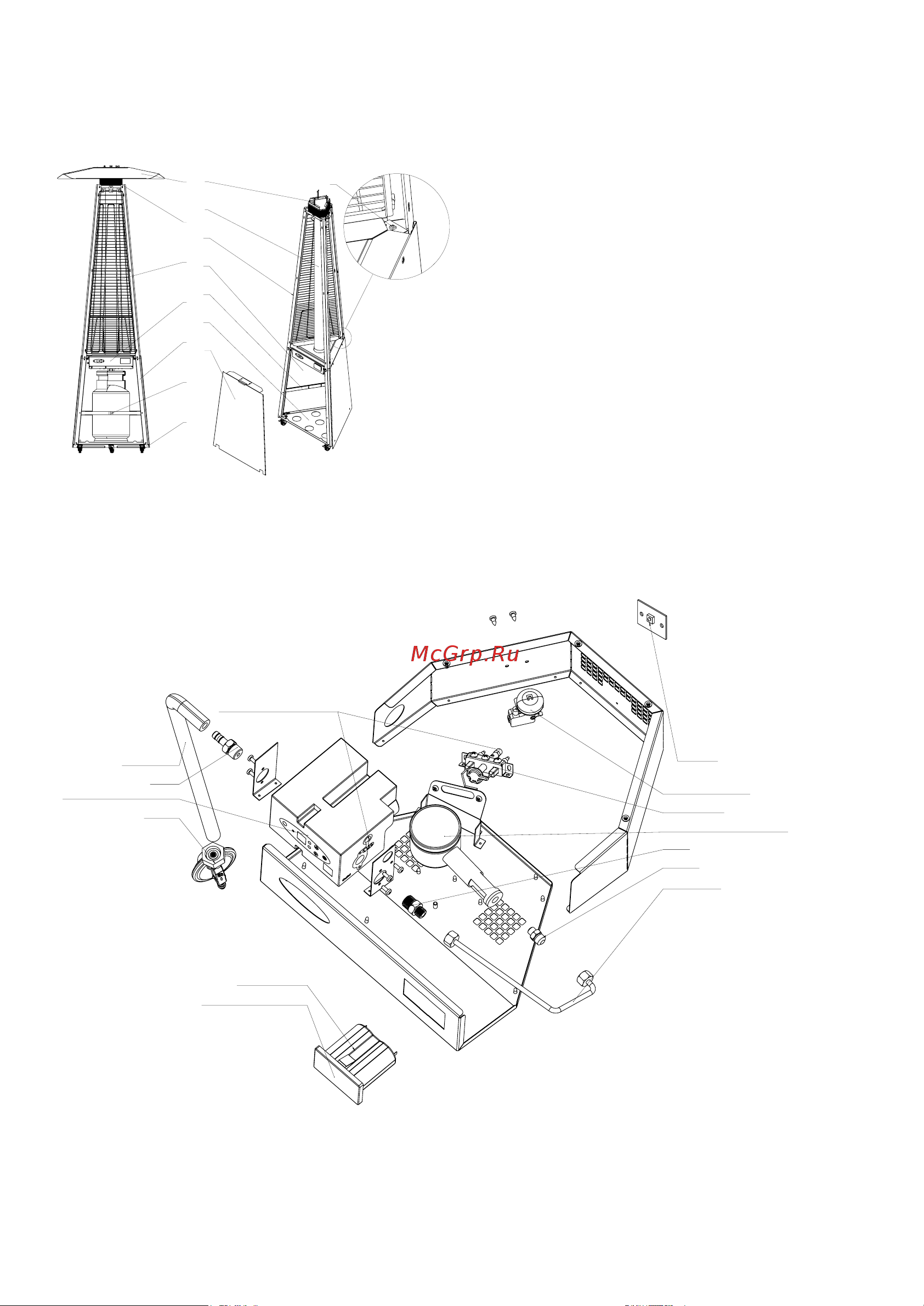

Рис. 4 Устройство модели BOGH-15Е
Устройство прибора
Устройство горелки
1. Козырёк в сборе
2. Дожигатель
3. Защитная решётка (3 шт.)
4. Блок управления
5. Профиль нижний (3 шт.)
6. Стяжной ремень
7. Колесо (3 шт.)
8. Стойка козырька (3 шт.)
9. Колба боросиликатная
10. Профиль верхний (3 шт.)
11. Боковая крышка (2 шт.)
12. Ребро жесткости (2 шт.)
13. Нижнее основание
14. Лицевая крышка
15. Выносной приёмник сигналов
16. Пульт
Датчик опрокидывания
Датчик пламени
Камера смешения газовой смеси
Форсунка
Трубка горелки
Газовый шланг
Редуктор
Штуцер
Электронный блок управления
Фитинг
Бокс для батареек
Трубка соединяющая
Электронный блок управления
с Датчиком пламени
Крышка бокса для батареек
Выносной
приёмник
сигналов
№ докум.
Подп.
Дата
4
Инв. № подл.
Подп. и дата
Взам. инв. №
Инв. № дубл.
Подп. и дата
Копировал
Лист
Формат А1
Изм.
Лист
рисунок 5
BOGH_E-15.501.000
PDM: чертеж Редакция: [], Файл: BOGH-151.500.000 Газовый ИК обогреватель - Пирамида / модель Редакция: [], Файл: BOGH-151.500.000 Газовый ИК обогреватель - Пирамида
16
A
B
13
14
15
Рис. 5 Устройство блока управления (приборного отсека) модели BOGH-15Е
