Аридея парапетный В.1.01

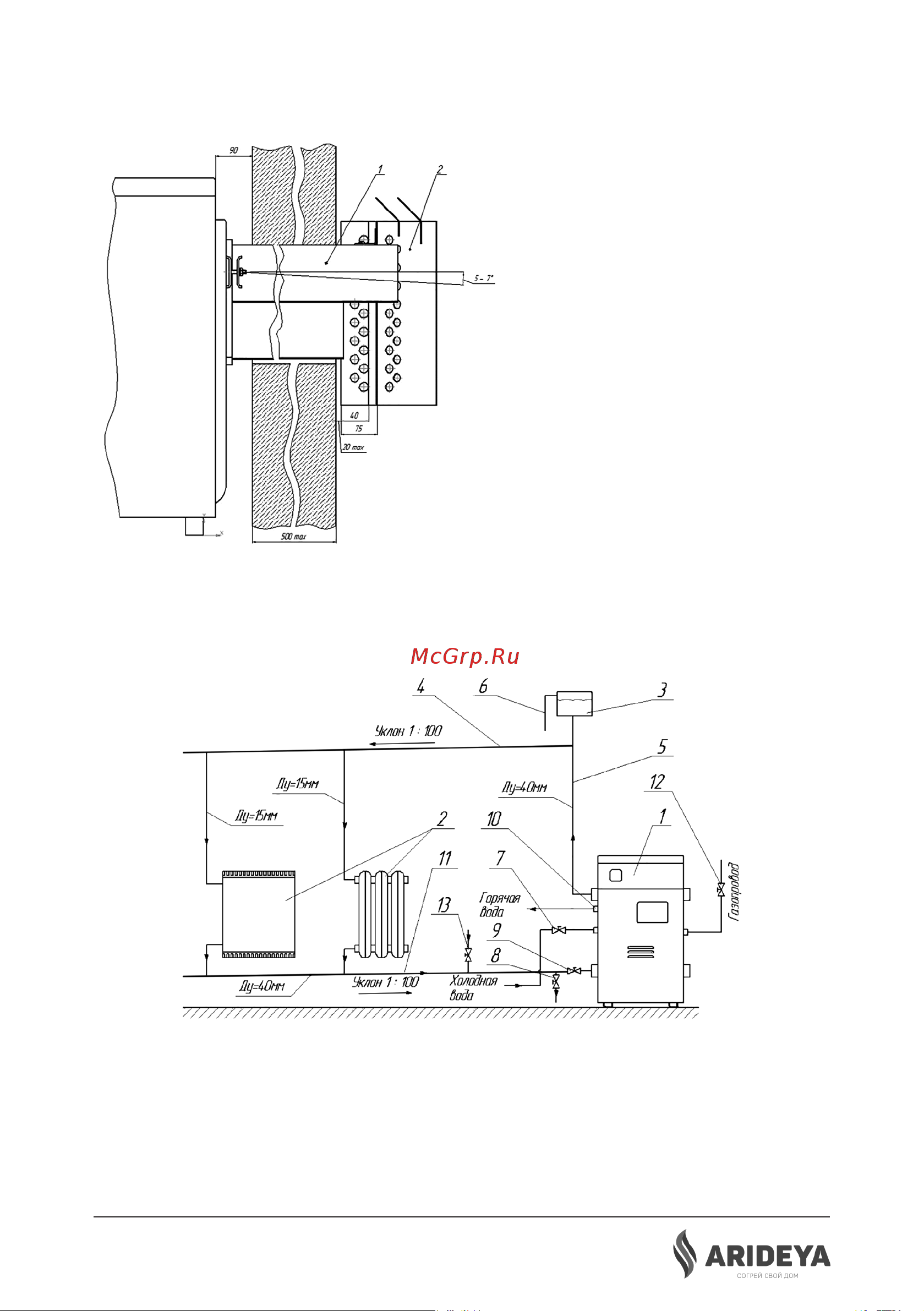

Рис. 4. Схема установки газовоздушного блока КС-ГС ARIDEYA

Рис.5. Подключение котла к системе с естественной циркуляцией теплоносителя

1– патрубок;

2– колпак.

1– котел;

2– отопительныйприбор;

3– расширительныйбак;

4– подающийтрубопровод;

5– главныйстояк;

6– переливнаялиния;

7– водопровод;

8– сливнойвентиль;

9– вентильдлярегулировкиотопленияи

нагреваводы;

10– патрубоквыходагорячейводы;

11– обратныйтрубопровод;

12– газовыйкран;

13– запорныйклапан;
