Аридея парапетный В.1.01

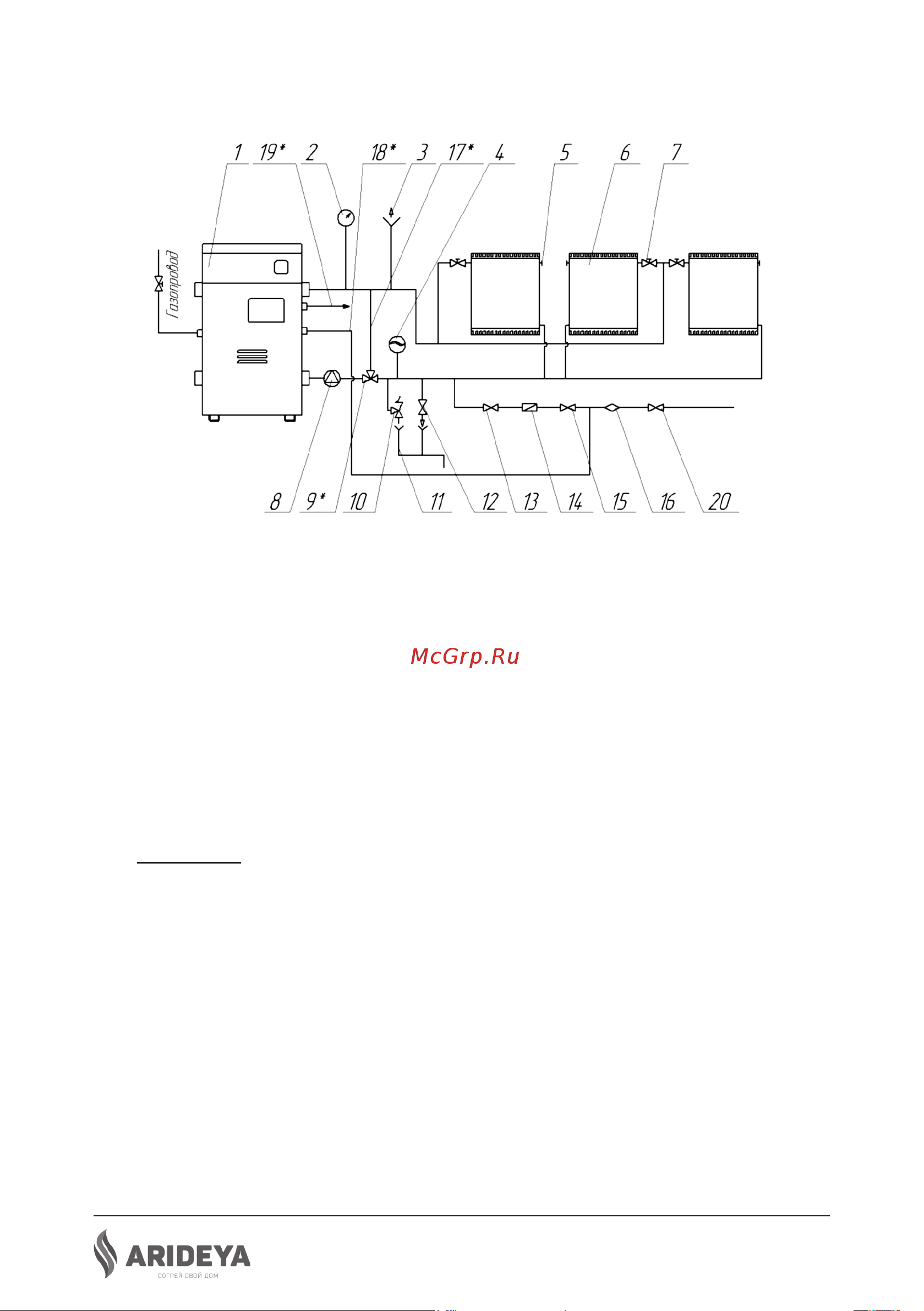

Рис.6. Подключение котла к системе с принудительной циркуляцией теплоносителя

1– котел;

2– манометр;

3– клапанавтоматическогосбросавоз-

духа;

4– расширительныйбак;

5– кранМаевского;

6– отопительныйприбор;

7– терморегулировочныевентиля;

8– циркуляционныйнасос;

9– трехходовойкран;

10– предохранительныйклапан;

11– сливнаямагистраль;

12– сливнойвентиль;

13– редуктор;

14– обратныйклапан;

15– запорныйклапан;

16– фильтр;

17– байпас;

18– водопровод;

19– выходгорячейводынахозяйственные

нужды;

20– вентильводопровода;

8. ПОРЯДОК РАБОТЫ

ВНИМАНИЕ! ДО ПОЛНОГО НАГРЕВА ВСЕЙ СИСТЕМЫ ОТОПЛЕНИЯ НА КОТЛЕ И

НА ПОЛУ ПОМЕЩЕНИЯ МОЖЕТ НАБЛЮДАТЬСЯ ВРЕМЕННОЕ НЕЗНАЧИТЕЛЬНОЕ

ПОЯВЛЕНИЕ ВОДЫ – ОБРАЗОВАНИЕ КОНДЕНСАТА НА СТЕНКАХ

ТЕПЛООБМЕННИКА.

Введение в эксплуатацию котла с наладкой горелок, элементов автоматики и про-

веркой герметичности газовых линий выполняется местными службами газового хо-

зяйства в соответствии с требованиями мер безопасности, изложенными в п.5. данного

руководства с обязательным заполнением контрольного талона на установку.

8.1. Длявключениякотланеобходимо:

– ознакомитьсяспаспортомнаустройствогазогорелочноеипаспортомнакотел;

– заполнитькотелисистемуотопленияводойприпомощивентиляпоз.13.рис.5или

поз.15.рис.6,проверитьуровеньводыврасширительномбачке;(Сливводыизси-

стемывыполняетсячерезсливнойвентиль,установленныйвнижнейточкесистемы

отопленияп.8.рис.5илип.12.рис.6.).

– проверить герметичность всех соединений газовых коммуникаций, устранить при
