World Alpha

7. Устройство и принцип работы.

7.1. Устройство и основные узлы котла.

Расширительный бак

Электроды розжига

Датчик температуры

теплоносителя

Трансформатор розжига

Двигатель

трехходового клапана

Датчик давления

Датчик перегрева

Вентилятор

Блок управления

Циркуляционный насос

Датчик протока ГВС

Газовый клапан

Датчик температуры ХВС

Первичный теплообменник

Фланец дымохода

Горелка

Теплообменник ГВС

Адаптер дымохода

Манометр

Выход теплоносителя (подача)

Выход ГВС (горячей воды) Вход ХВС (холодной воды)

Вход теплоносителя (обратка)

Датчик температуры ГВС

Кран подпитки

Трубка клапана безопасности

Вход газа

Датчик

пламени (фотоэлемент)

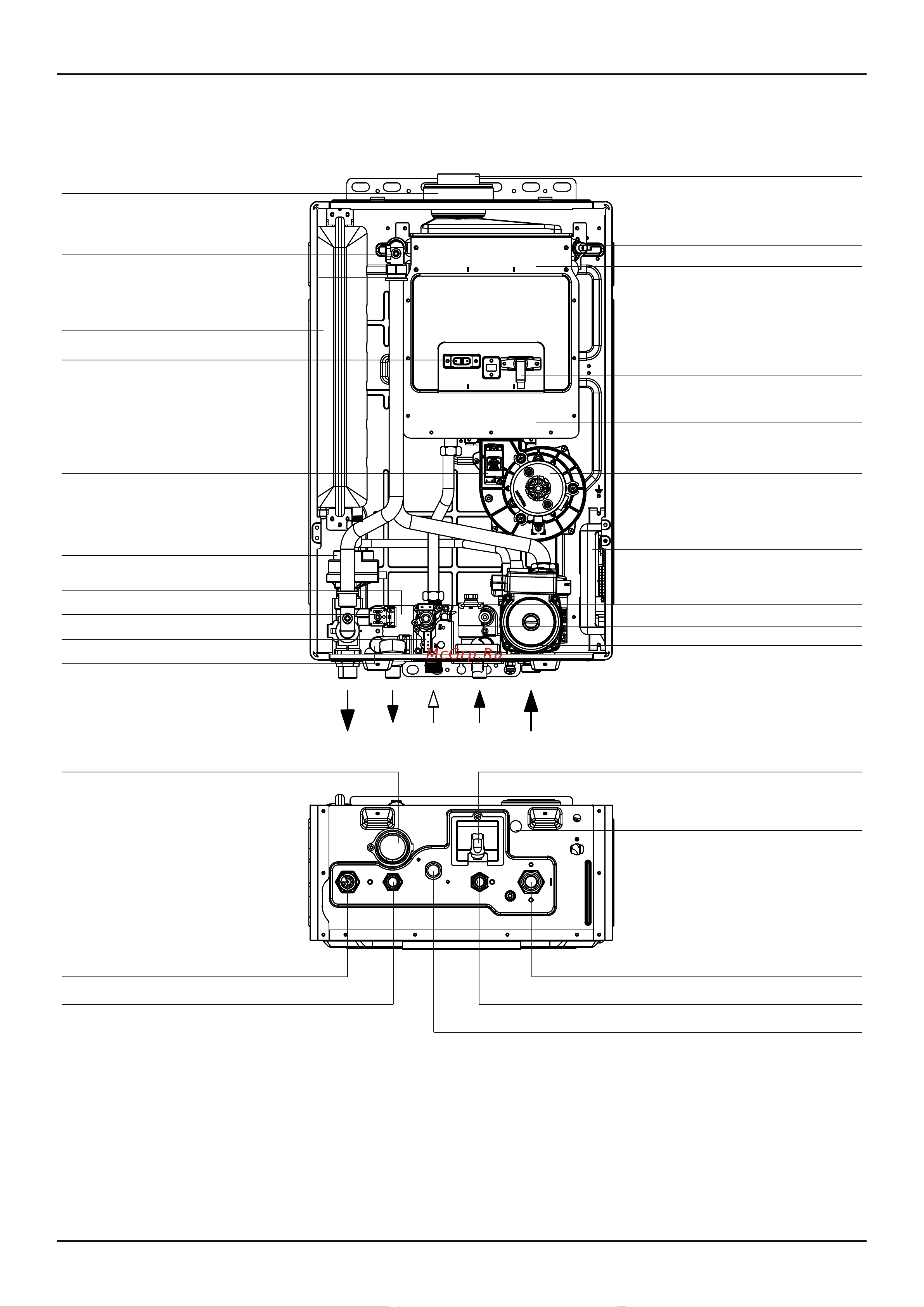

Рисунок 2. Основные узлы котла.
