7.2. Принцип работы котла.

7.2.1. Функциональная схема котла.

1 2 3 4 5

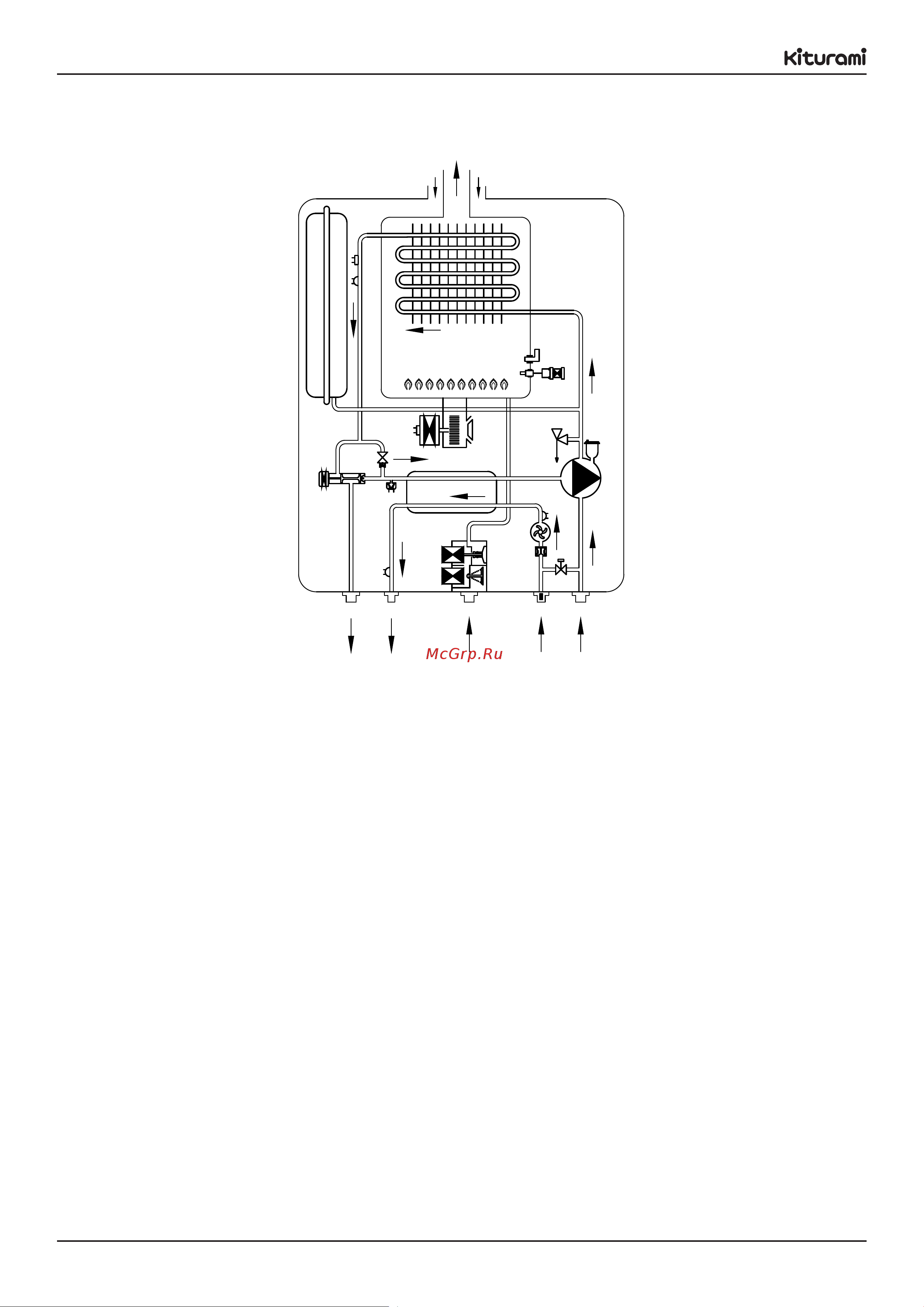

Рисунок 3. Функциональная схема котла.

1. Выход теплоносителя («подача»)

2. Выход ГВС (горячей воды)

3. Вход газа

4. Вход ХВС (холодной воды)

5. Вход теплоносителя («обратка»)

6. Клапан газовый

7. Горелк а

8. Электроды розжига

9. Датчик пламени (фотоэлемент)

10. Вентилятор

11. Выход продуктов сгорания/забор воздуха

12. Насос циркуляционный

13. Воздухоотводчик

14. Клапан предохранительный

15. Расширительный бак

16. Теплообменник первичный

17. Датчик перегрева теплообменника

18. Датчик температуры теплоносителя

19. Трехходовой клапан

20. Датчик давления теплоносителя

21. Ограничитель протока

22. Датчик протока ГВС

23. Датчик температуры ХВС вход

24. Теплообменник ГВС

25. Датчик температуры ГВС выход

26. Кран подпитки

7.2.2. Описание работы контура отопления.

Котел автоматически запустится если с датчика температуры теплоносителя (18) или с датчика темпе-

ратуры воздуха, встроенного в пульт управления, на блок управления поступает сигнал о падении темпе-

ратуры ниже заданной.

Далее запускается циркуляционный насос (12) и теплоноситель начинает циркулировать в контуре

отопления со следующей очередностью прохождения узлов: циркуляционный насос (12), первичный те-

плообменник (16), трехходовой клапан (19), система отопления, циркуляционный насос.

После запускается вентилятор (10), создающий избыточное давление в камере сгорания и обеспечи-
