Вентиляционная система

Для вывода отработанных газов, образующихся при

сжигании ископаемого топлива в данном водонагревателе,

используется непрямоточная вентиляционная система с

одной трубой. Воздух для горения забирается из окружающего

пространства водонагревателя или подается снаружи (см.

раздел «Подача воздуха для горения и вентиляции»).

Данный водонагреватель нуждается в должной вентиляции

для выброса отработавших газов в окружающую атмосферу

Для надлежащей и эффективной работы данного

водонагревателя необходимо правильно установить

вентиляционную систему.

Вентиляционная система должна быть установлена

в соответствии со всеми местными требованиями.

Вентиляционная система должна быть установлена

таким образом, чтобы ничто не препятствовало выбросу

отработавших газов в окружающую атмосферу.

ВАЖНО: Производитель данного водонагревателя не

рекомендует использовать заслонки вентиляции. Хотя

некоторые заслонки вентиляции сертифицированы

организацией CSA International, это сертификат

относится только к самой заслонке и не означает, что

заслонка сертифицирована на использование с данным

водонагревателем.

Рекомендуется установить датчики топливного газа и

угарного газа, руководствуясь инструкциями производителя и

местными нормами, нормативами или правилами.

ВАЖНО: Если у вас нет необходимых навыков для

надлежащей установки

вентиляционной системы, вам следует

обратиться за помощью к квалифицированному специалисту.

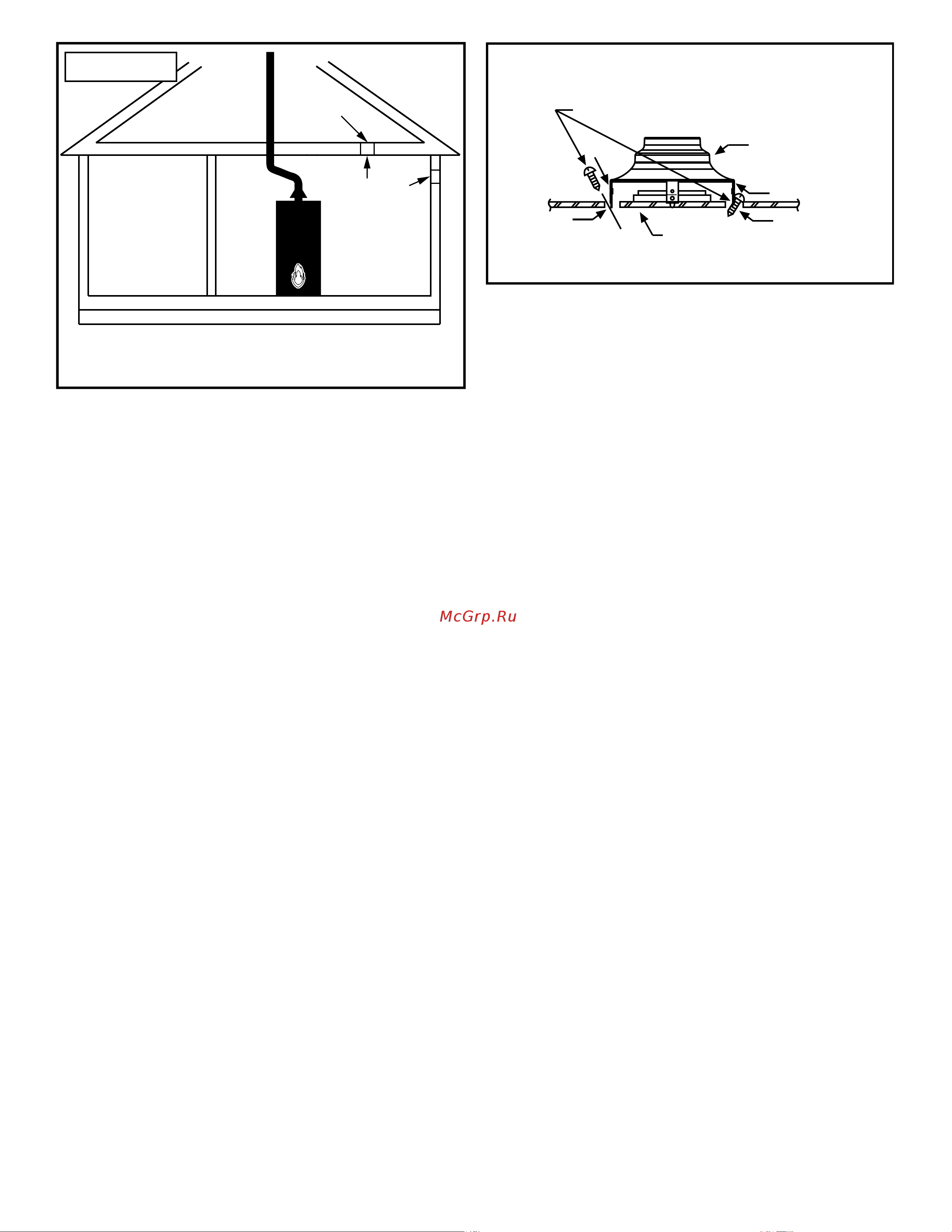

Установка вытяжного колпака

Выровняйте ножки вытяжного колпака с предназначенными

для них прорезями. Вставьте ножки и прикрутите их к

верхней части водонагревателя с помощью четырех

винтов, как показано на рис. 9. Никоим образом не меняйте

вытяжной колпак. Если вы ставите новый водонагреватель

на место старого, замените и вытяжной колпак на новый,

поставляемый с новым водонагревателем.

Размеры вытяжной трубы

Для определения размеров вытяжной трубы важно следовать

инструкциям данного руководства. Если требуется перейти

к более крупной вытяжной трубе, необходимо переходное

соединение на отдушине вытяжного колпака.

Вытяжные патрубки

1. Типа В, двойная стенка, каталогизированная

лабораторией по технике безопасности США (U.L.)

2. Труба с одинарной стенкой.

При использовании вытяжной трубы типа В с двойной стенкой

выдерживайте расстояние (зазор) до горючих материалов,

определенное производителем.

Вытяжные патрубки из трубы типа В с двойной стенкой могут

проходить сквозь стены и перегородки, сделанные из горючих

материалов, если выдерживается минимальный зазор.

При использовании вытяжной трубы с одинарной стенкой

выдерживайте расстояние до горючих материалов не менее

152,4 мм (6 дюймов).

ВАЖНО: Трубы с одинарной стенкой нельзя использовать

с водонагревателями, находящимися в чердачных

помещениях; такие трубы нельзя пропускать через чердачные

помещения, подпол и любые ограниченные пространства или

пространства без доступа к трубе. Металлический вытяжной

патрубок с одинарной стенкой нельзя пропускать через любую

внутреннюю стену.

При установке вытяжного патрубка придерживайтесь

следующих рекомендаций:

• Избегайте ненужных изгибов, препятствующих течению

отработавших газов.

• Устанавливайте без откосов и прогибов с уклоном вверх

не менее 21 мм на метр (1/4 дюйма на фут).

• Стыки должны быть скреплены винтами для листового

металла или другими подходящими средствами. Они

должны быть поддержаны, чтобы выдерживать зазоры и

препятствовать разделению и повреждению стыков.

• Длина вытяжного патрубка не должна превосходить 75%

высоты вытяжки.

• Вытяжной патрубок должен быть доступен для чистки,

осмотра и замены.

• Вытяжные патрубки не могут проходить через потолки,

полы и противопожарные стены и перегородки.

• Рекомендуется (но не обязательно) установить

вертикальную вытяжную трубу длиной не менее

304,8 мм (12 дюймов) на вытяжной колпак до любого

колена в вентиляционной системе, чтобы улучшить

принудительное течение выходящих газов.

ВАЖНО: Имеющиеся вентиляционные системы должны быть

осмотрены на предмет заграждений, коррозии и надлежащей

установки.

Ɋɢɫɭɧɨɤ

ɍɫɬɚɧɨɜɤɚɜɵɬɹɠɧɨɝɨɤɨɥɩɚɤɚ

ȼɢɧɬɵɞɥɹɥɢɫɬɨɜɨɝɨɦɟɬɚɥɥɚ

ɱɟɬɵɪɟɜɤɨɦɩɥɟɤɬɟ

ȼɵɬɹɠɧɨɣɤɨɥɩɚɤ

ȼɟɪɯɤɨɠɭɯɚ

ɍɫɬɚɧɨɜɢɬɟɜɵɬɹɠɧɨɣɤɨɥɩɚɤɫ

ɩɨɦɨɳɶɸɱɟɬɵɪɟɯɤɨɦɩɥɟɤɬɧɵɯɜɢɧɬɨɜ

ɓɟɥɶ

ɇɨɠɤɢ

Ɉɬɜɟɪɫɬɢɟ

ɦɨɠɟɬɛɵɬɶ

ɢɡɞɟɫɶ

ɤɜɞɸɣɦ

ɧɚȻɌȿɱ

ɊɢɫɭɧɨɤȻ

ɇɚɪɭɠɧɵɣɜɨɡɞɭɯɩɨɫɬɭɩɚɟɬɱɟɪɟɡɨɞɧɨɩɨɫɬɨɹɧɧɨɨɬɤɪɵɬɨɟɨɬɜɟɪɫɬɢɟ

Ɉɝɪɚɧɢɱɟɧɧɨɝɨ

ɩɪɨɫɬɪɚɧɫɬɜɨ

Ɇɟɬɪɢɱɟɫɤɢɟɜɟɥɢɱɢɧɵ

ɭɤɚɡɚɧɵɜɬɚɛɥ
