Соединение с дымоходом

ВАЖНО: Переход соединением вытяжки с дымоходом

убедитесь, что проход дымохода чист и свободен.

Необходимо прочистить дымоход, если он ранее

использовался для вытяжки продуктов сгорания твердого

топлива или каминов. Также проконсультируйтесь с местными

коммунальными службами по вопросу надлежащих размеров

дымохода.

• Соединение должно быть сделано выше нижней точки

дымохода, чтобы предупредить возможную блокировку

отработавших газов.

• Патрубок должен быть надежно прикреплен и

герметизирован.

• Можно использовать муфту или телескопическое

соединение, чтобы затем можно было легко снимать

патрубок.

• Патрубок не должен выступать в проход дымохода, чтобы

не ограничивать проход для отработавших газов.

Не подсоединяйте к дымоходу патрубок, который не был

сертифицирован для этой цели. В некоторых местных

правилах может запрещаться подсоединение вытяжного

патрубка к каменному дымоходу.

Вертикальная вытяжка

Вертикальная вытяжка должна быть установлена с

помощью вытяжной трубы типа В с двойной стенкой,

каталогизированной лабораторией по технике безопасности

США (U.L.), согласно инструкциям производителя трубы и

условиям ее внесения в каталог.

Вертикальная вытяжная труба должна быть подсоединена

к вытяжному колпаку водонагревателя с помощью

каталогизированного вытяжного патрубка или

непосредственно к отверстию вытяжного колпака.

Вертикальная вытяжная труба должна заканчиваться

каталогизорванным колпаком или другим подходящим

устройством, установленным согласно инструкциям

производителя.

Вытяжные трубы необходимо поддержать, чтобы

воспрепятствовать повреждению и разделению стыков, а

также выдержать расстояния до горючих материалов (рис. 11

и 12).

ВАЖНО: Газовая вытяжка должна заканчиваться в

вертикальном положении, что облегчает выход отработанных

газов.

Неиспользующийся дымоход или кирпичная кладка может

использоваться как канал для установки вытяжной трубы

(рис. 12).

Допустима общая (комбинированная) вытяжка с вертикальной

трубой типа В и футерованными кирпичными дымоходами

ВАЖНО: Не объединяйте вентиляционную систему

данного водонагревателя с вытяжкой любого устройства с

принудительной вентиляцией.

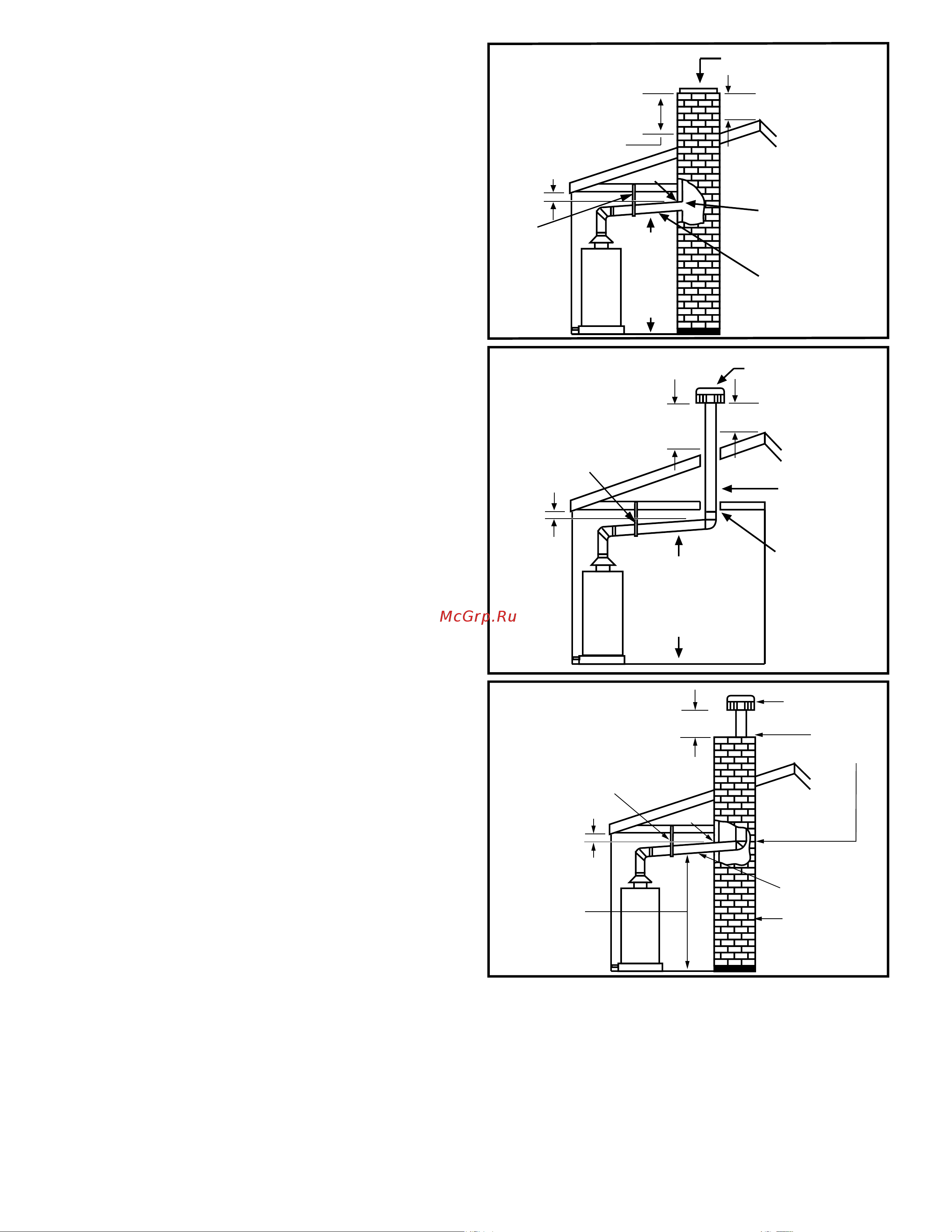

На рис. 10-12 приведены примеры вытяжных установок, но

они могут не быть типичными для ваших условий применения.

Проконсультируйтесь с местными коммунальными службами

по вопросу допустимых схем вытяжных установок и получите

соответствующее разрешение.

6ɇɚɤɥɨɧ

ɧɟɦɟɧɟɟ

ɦɦɧɚ

ɦɟɬɪ

ɞɸɣɦɚ

ɧɚɮɭɬ

ɇɟɦɟɧɟɟ

ɦɮɭɬɚ

ɇɟɦɟɧɟɟɦɮɭɬɚɧɚɞ

ɥɸɛɵɦɨɛɴɟɤɬɨɦ

ɜɪɚɞɢɭɫɟ

ɦɮɭɬɨɜ

ɇɟɦɟɧɟɟ

ɦɮɭɬɚ

ɇɚɤɥɨɧɜɵɬɹɠɧɨɝɨ

ɩɚɬɪɭɛɤɚ

ɧɟɦɟɧɟɟ

ɦɦɧɚɦɟɬɪ

ɞɸɣɦɚɧɚɮɭɬ

Ɏɭɬɟɪɨɜɚɧɧɵɣ

ɞɵɦɨɯɨɞ

ɉɨɞɞɟɪɠɢɜɚɸɳɚɹ

ɫɤɨɛɚ

ɉɨɞɞɟɪɠɢɜɚɸɳɚɹ

ɫɤɨɛɚ

ɇɟɦɟɧɟɟɦɮɭɬɚɧɚɞ

ɥɸɛɵɦɨɛɴɟɤɬɨɦ

ɜɪɚɞɢɭɫɟ

ɦɮɭɬɨɜ

Ɉɛɟɫɩɟɱɶɬɟ

ɡɚɡɨɪ

Ɋɢɫɭɧɨɤ

ȼɵɬɹɠɤɚɱɟɪɟɡɞɵɦɨɯɨɞ

Ɋɢɫɭɧɨɤ

ȼɟɪɬɢɤɚɥɶɧɚɹɜɵɬɹɠɤɚ

ɫɬɪɭɛɨɣɬɢɩɚȼ

ɫɞɜɨɣɧɨɣɫɬɟɧɤɨɣ

ɉɚɬɪɭɛɨɤɧɟɞɨɥɠɟɧ

ɜɵɫɬɭɩɚɬɶɜɩɪɨɯɨɞ

ɞɵɦɨɯɨɞɚ

ȼɵɬɹɠɧɨɣɩɚɬɪɭɛɨɤ

Ƚɟɪɦɟɬɢɤɚ

Ʉɚɬɚɥɨɝɢɡɢɪɨɜɚɧɧɵɣ

ɜɟɧɬɢɥɹɰɢɨɧɧɵɣɤɨɥɩɚɤ

Ɉɛɟɫɩɟɱɶɬɟ

ɭɤɚɡɚɧɧɵɣɡɚɡɨɪ

ȼɵɬɹɠɧɚɹɬɪɭɛɚ

ɬɢɩɚ%ɫɞɜɨɣɧɨɣ

ɫɬɟɧɤɨɣ

Ɉɛɟɫɩɟɱɶɬɟ

ɡɚɡɨɪ

Ɋɢɫɭɧɨɤ

ȼɵɬɹɠɤɚɱɟɪɟɡ

ɬɪɭɛɨɩɪɨɜɨɞ

ɫɬɪɭɛɨɣɬɢɩɚ

%ɫɞɜɨɣɧɨɣ

ɫɬɟɧɤɨɣ

ɋɨɛɥɸɞɚɣɬɟɦɢɧɢɦɚɥɶɧɨɟ

ɪɚɫɫɬɨɹɧɢɟɭɤɚɡɚɧɧɨɟ

ɩɪɨɢɡɜɨɞɢɬɟɥɟɦ

Ʉɚɬɚɥɨɝɢɡɢɪɨɜɚɧɧɵɣ

ɜɟɧɬɢɥɹɰɢɨɧɧɵɣ

ɤɨɥɩɚɤ

ȼɵɬɹɠɧɨɣɩɚɬɪɭɛɨɤ

ɇɟɢɫɩɨɥɶɡɨɜɚɧɧɵɣ

ɞɵɦɨɯɨɞɢɥɢ

ɤɢɪɩɢɱɧɚɹɤɥɚɞɤɚ

Ɉɛɟɫɩɟɱɶɬɟ

ɡɚɡɨɪ

ɇɚɤɥɨɧɜɵɬɹɠɧɨɝɨ

ɩɚɬɪɭɛɤɚ

ɧɟɦɟɧɟɟ

ɦɦɧɚɦɟɬɪ

ɞɸɣɦɚɧɚɮɭɬ

Ɉɛɟɫɩɟɱɶɬɟ

ɭɤɚɡɚɧɧɵɣɡɚɡɨɪ

ɉɨɞɞɟɪɠɢɜɚɸɳɚɹ

ɫɤɨɛɚ

Ƚɟɪɦɟɬɢɤɚ
