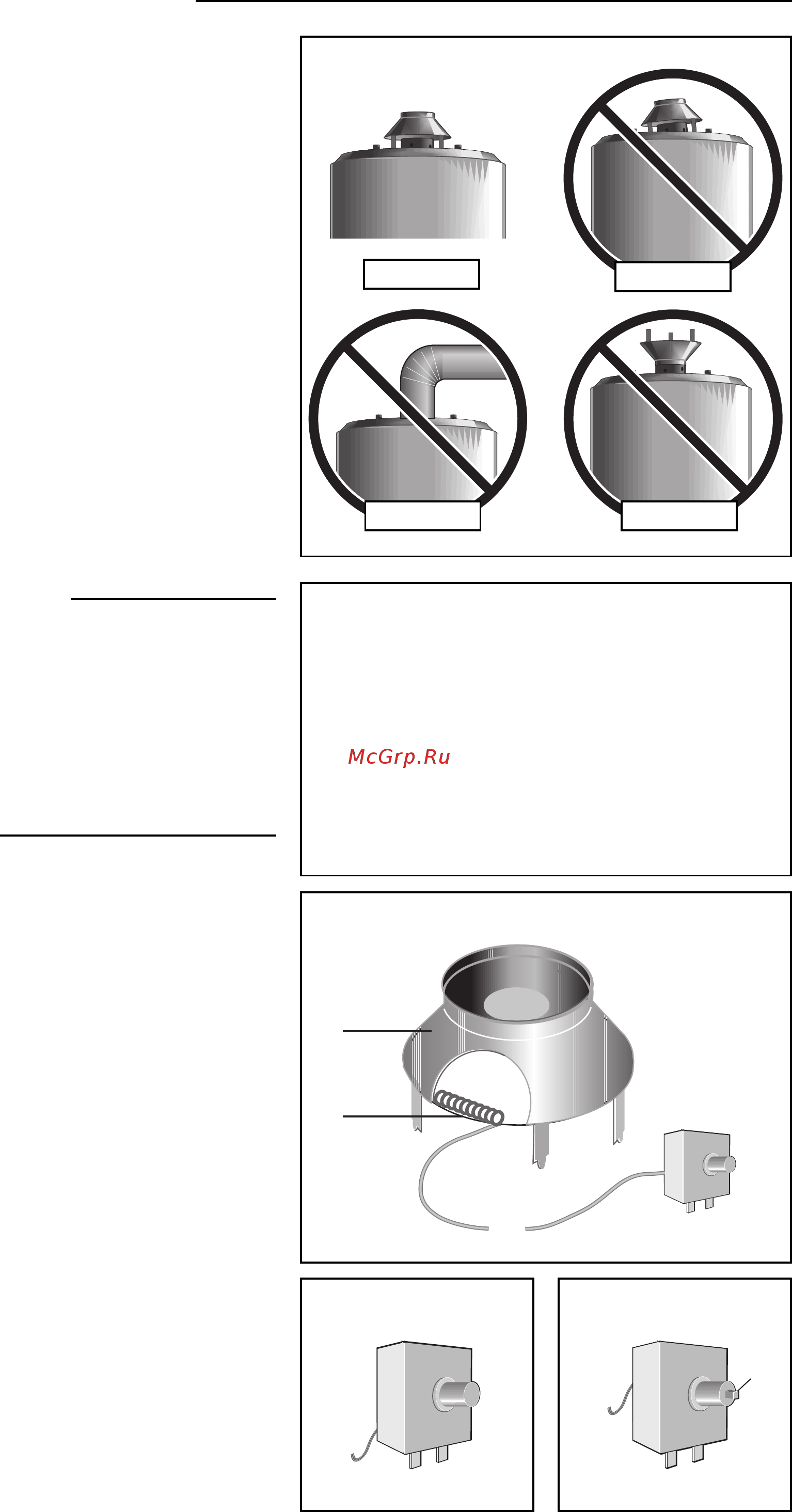

3 4 ПОДСОЕДИНЕНИЕ К ДЫМОХОДУ_______________________________________________________ 3 4 1 Необходимо чтобы отходящие газы удалялись че рез трубу соответствующего диаметра L int таб лица габаритных размеров рис 1 установленную на вытяжном колпаке аппарата 5 3 4 2 Важно чтобы дымоход имел хорошую тягу 3 4 3 Избегайте наличия в газоходном канале длинных горизонтальных участков обратных уклонов и пазы так как это может вызвать плохое сгорание 3 4 4 В случае если газоход проходит через холодные не обогреваемые участки необходимо установить теплоизоляцию чтобы избежать образование кон денсата 3 4 5 Категорически запрещено снимать модифициро вать или же менять вытяжной колпак так как он яв ляется неотъемлемой частью общей системы сго рания газового водонагревателя 3 4 6 Вся ответственность за правильную установку трубы удаления отходящих газов лежит на установщике ВНИМАНИЕ Для надежной работы аппаратов работающих на газе необходимо правильно установить вытяжной колпак Пра вильная установка вытяжного колпака изображена на рис 5 3 5 ПОДКЛЮЧЕНИЕ ГАЗА Устройство не должно сниматься с аппарата ни при каких условиях в случае плохой работы дымохода продукты сгорания и угарный газ мо гут проникать в помещение и представлять опас ность для находящихся в нем людей 3 5 1 Подсоединение газопровода к клапану должно производиться с помощью трубы диаметром 1 2 3 5 2 Рекомендуется установить перед газовой группой запорный кран Внимание при установке следуйте действующим нормативам СНиП РФ 2 04 08 87 По этой же причине в случае какого либо де фекта устройства датчика тяги замена должна производиться только на фирменные запчасти и исключительно квалифицированным персона лом 3 6 МОНТАЖ И ФУНКЦИОНИРОВАНИЕ ДАТЧИКА ТЯГИ________________________ Водонагреватели имеют устройство блокирующее по ступление газа в горелку и отключающее аппарат в случае частичного или полного засорения дымохода Такое устройство состоит из термостата А рис 6 ка либрованного на 85 С 3 и установленного на кромке вы тяжного колпака С Оно соединено с термопарой и предох ранительным термостатом предельной температуры газо вого клапана Этот устройство входит в комплект вытяжного колпака который поставляется вместе с водонагревателем и долж но быть установлено с соблюдением следующих инструк ций Термостат датчика тяги А может быть с автоматическим рис 6 1 или ручным рис 6 2 перезапуском При блоки ровке аппарата он должен быть вновь включен следующим образом Термостат с автоматическим перезапуском рис 6 1 подождите 10 минут после блокировки аппарата включите водонагреватель следуя инструкциям обычного включения Термостат с ручным перезапуском рис 6 2 подождите 10 минут после блокировки аппарата нажмите до конца кнопку обнуления Р на термостате включите водонагреватель следуя инструкциям обычного включения При повторных срабатываниях предохранительного уст ройства не следует снова пытаться включать водонагрева тель Необходимо вызвать квалифицированного техника для выяснения и устранения причины неисправности 5
