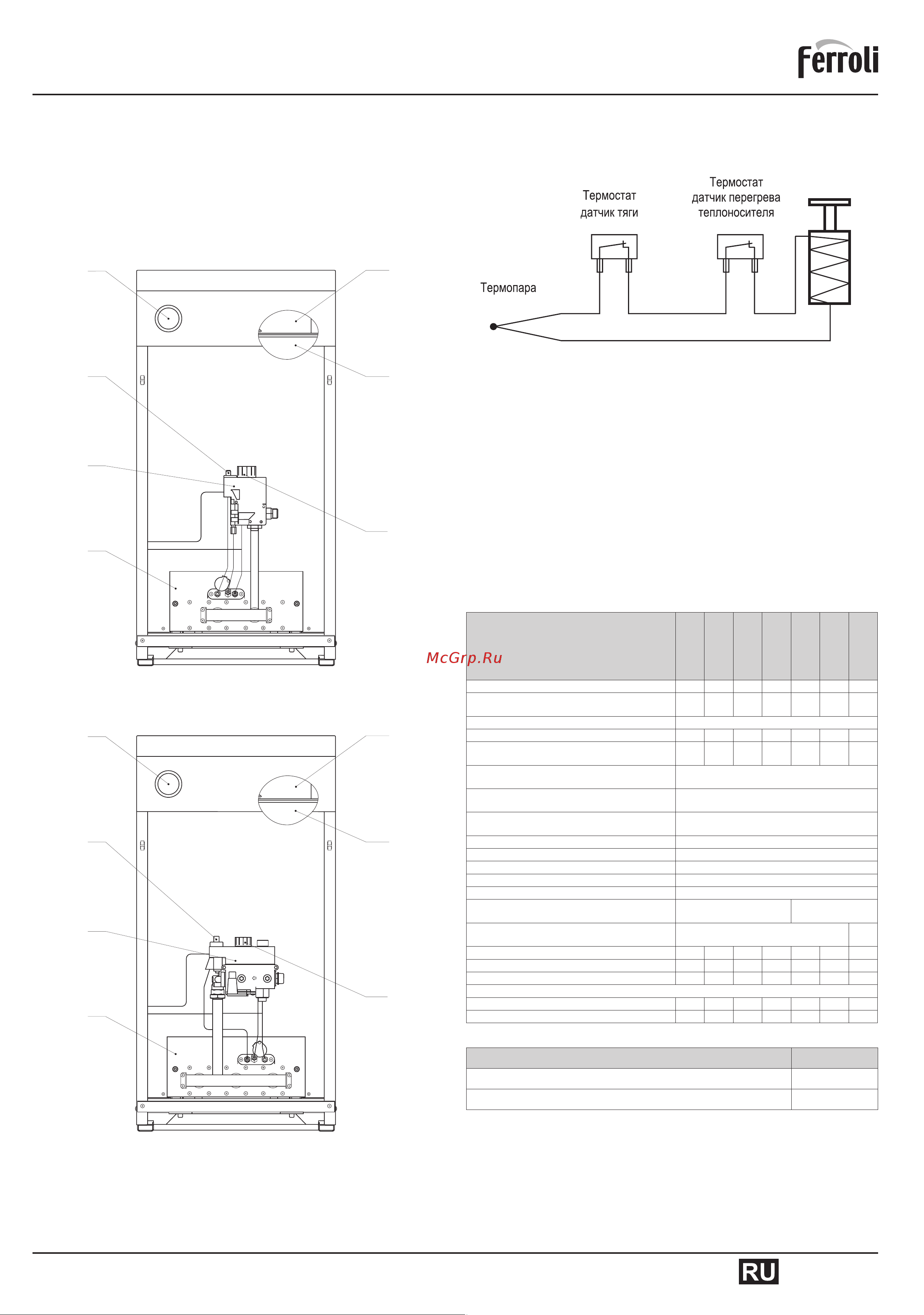

Ferroli TORINO 20 0QN008YA Инструкция к товару онлайн [5/16] 868332

TORINO

4.3 Топка с боков и сзади ограничена водоохлаждаемыми секциями теплообменни-

ка, спереди закрыта фронтальным листом газогорелочного устройства (ГГУ).

4.4 На фронтальном листе ГГУ закреплена газовая рампа с соплами, установлена

запальная горелка и закреплены основные горелки.

На фронтальном листе ГГУ имеется смотровое окно для наблюдения за работой за-

пальной и основными горелками. Сверху на газовой рампе размещен газовый блок.

Рис. 2. TORINO 7,5; 10; 12,5; 16; 20

Рис. 3. TORINO 25; 30

1. Теплообменник. 2. Газогорелочное устройство. 3. Стабилизатор тяги.

4. Газовый клапан. 5. Ручка задания температуры.

6. Кнопка пьезорозжига. 7. Термометр котла

4.5 Теплообменник сварной, жаротрубный стальной. Теплообменная часть состоит

из жаровых труб с турбулизаторами. Основные горелки из жаростойкой нержавею-

щей стали выполнены с щелевыми пазами и обеспечивают низкофакельное равно-

мерное тепловое поле. В зависимости от модели котла применяется различное коли-

чество труб. В нижней части на задней стенке теплообменника расположен штуцер

для присоединения обратной линии системы отопления. В задней стенке верхней

части теплообменника расположен патрубок для присоединения подающей линии

системы отопления. На передней стенке расположена герметичная гильза для уста-

новки термобаллона датчика температуры газового блока и термобаллона указателя

температуры котла и букса подсоединения штуцера указателя давления.

4.6 Конструкция стабилизатора тяги обеспечивает стабильное разрежение в топке

котла без дополнительной регулировки и устойчивое горение пламени на основной

и запальной горелке при изменении погодных условий.

Таблица. 1. Технические характеристики котлов

Параметр

TORINO 7,5

TORINO 10

TORINO 12,5

TORINO 16

TORINO 20

TORINO 25

TORINO 30

Номинальная теплопроизводительность, кВт 7,5 10 12,5 16 20 25 30

Ориентировочная площадь отапливаемого

помещения, при высоте 2,7 м, м

<70 <100 <120 <160 <200 <250 <300

КПД**, не менее, % 90

Максимальный расход природного газа, м

/час 0,81 1,16 1,44 1,78 2,3 2,8 3,4

Максимальная тепловая мощность газогорелочного

устройства, кВт

8 11,4 14,2 17,6 22,7 27,7 33,6

Диапазон регулирования температуры

теплоносителя, °С

40...90

Максимальная температура теплоносителя

на выходе из котла °С, не более

Максимальное рабочее давление теплоносителя

в системе отопления, не более, МПа (кГс/см

)

0,3(3)

Категория котла по используемому газу II

2H3+

Номинальное давление природного газа, Па 1300

Максимальное давление природного газа, Па 3000

Минимальное давление природного газа, Па 600

Разряжение за котлом, Па 5-40

Присоединительная резьба патрубков подсоеди-

нения теплоносителя, дюймы

G 1% G 2

Присоединительная резьба штуцеров подвода

газа, дюймы

G 1/2 G 3/4

Диаметр выходного патрубка дымосборника, мм 95 95 11 5 115 135 135 155

Объем теплоносителя в корпусе котла, л 28 27 30 28 41 39 37

Масса, кг 45 46 55 57 74 79 81

Рекомендуемые параметры дымовой трубы:

высота, м 5 5 5 5 5 5 5

диаметр, мм 100 100 120 120 140 140 160

4.7 Комплект поставки котла

Наименование Количество

1. Котел 1

2. Руководство по эксплуатации 1

5. УКАЗАНИЯ ПО МОНТАЖУ

5.1 В помещении котельной должна быть температура не ниже +5°С. Объем помеще-

ния котельной должен быть больше или равен 8 м

. Между облицовкой котла и стенка-

ми из горючих материалов необходимо выдерживать размеры не менее указанных:

• от боковых стенок – 150 мм;

• от дымохода – 150 мм;

• сверху – 700 мм;

• спереди – 1 000 мм.

Рис. 4. Электрическая схема котла

Электромагнит

газового

клапана

Соединительные элементы термопары не предусматривают

дополнительных подключений.
