РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

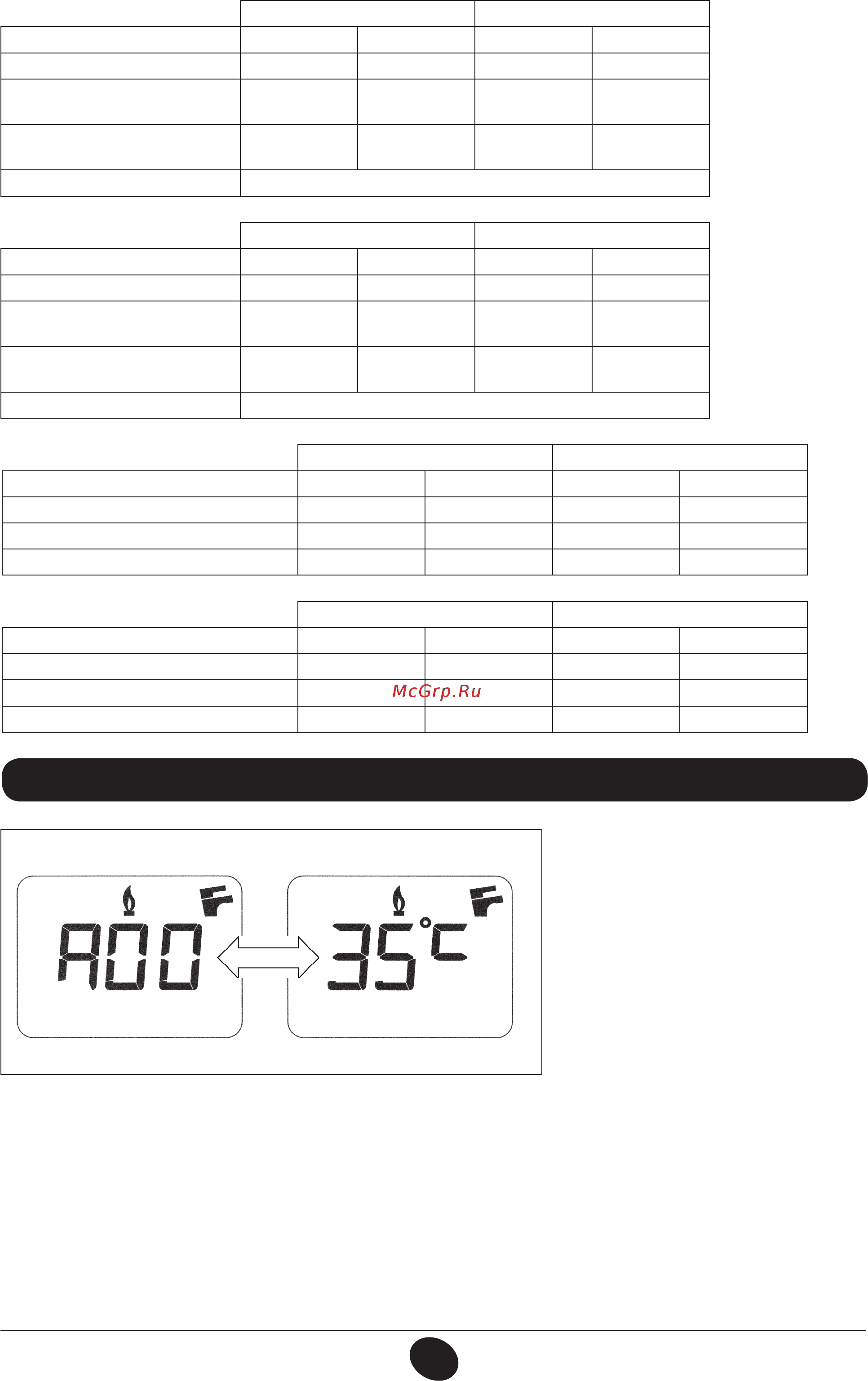

20. ВЫВОД ИНФОРМАЦИИ НА ДИСПЛЕЙ КОТЛА
Для вывода информации о работе котла на
дисплей, расположенный на передней панели
котла, нажимать не менее 5 сек кнопку «i».
ВНИМАНИЕ: когда активна функция
«INFO» на дисплее (рис.11) появляется
надпись «А00», которая сменяется
значением температуры на подаче котла:
0605_2204 / CG_1808
Рис.11
1.14 1.14 F
Тип газа G20 G31 G20 G31
При макс. давлении 1,63 м3/ч 1,20 кг/ч 1,60 м3/ч 1,17 кг/ч
При мин. давлении 0,75 м3/ч 0,55 кг/ч 0,75 м3/ч 0,55 кг/ч
Теплотворная способность 34,02 МДж/м3 46,34 МДж/кг 34,02 МДж/м3 46,34 МДж/кг
Таблица 1. Параметры форсунок
24 -1.24 24 F - 1.24 F
Тип газа G20 G31 G20 G31
Диаметр форсунок (мм) 1,18 0,77 1,28 0,77
Давление на горелке (мбар*)
минимальная мощность
2.5 5,4 2,0 5,7
Давление на горелке (мбар*)
минимальная мощность
13,1 29,3 11,2 32,6
Число форсунок 13
1.14 1.14 F
Тип газа G20 G31 G20 G31
Диаметр форсунок (мм) 1,18 0,77 1,18 0,77
Давление на горелке (мбар*)
минимальная мощность
1,18 4,0 2,0 4,2
Давление на горелке (мбар*)
минимальная мощность
8,0 17,7 8,5 19,1
Число форсунок 10
24 -1.24 24 F - 1.24 F
Тип газа G20 G31 G20 G31
При макс. давлении 2,78 м3/ч 2,04 кг/ч 2,73 м3/ч 2,00 кг/ч
При мин. давлении 1,12 м3/ч 0,82 кг/ч 1,12 м3/ч 0,82 кг/ч
Теплотворная способность 34,02 МДж/м3 46,34 МДж/кг 34,02 МДж/м3 46,34 МДж/кг
