ПОДКЛЮЧЕНИЕ 9

Подключите громкоговорители к основному блоку

при помощи кабелей, идущих в комплекте, в соответствии

с цветовой маркировкой*.

Вы можете подключить к DVD-микросистеме внешние

устройства с помощью линейного входа AUX IN.

Для подключения используйте кабель с разъемом

2хRCA-mini-Jack (не входит в комплектацию).

Для воспроизведения с подключенного внешнего устройства

выберите режим AUX IN, нажав на клавишу SOURCE

на пульте дистанционного управления.

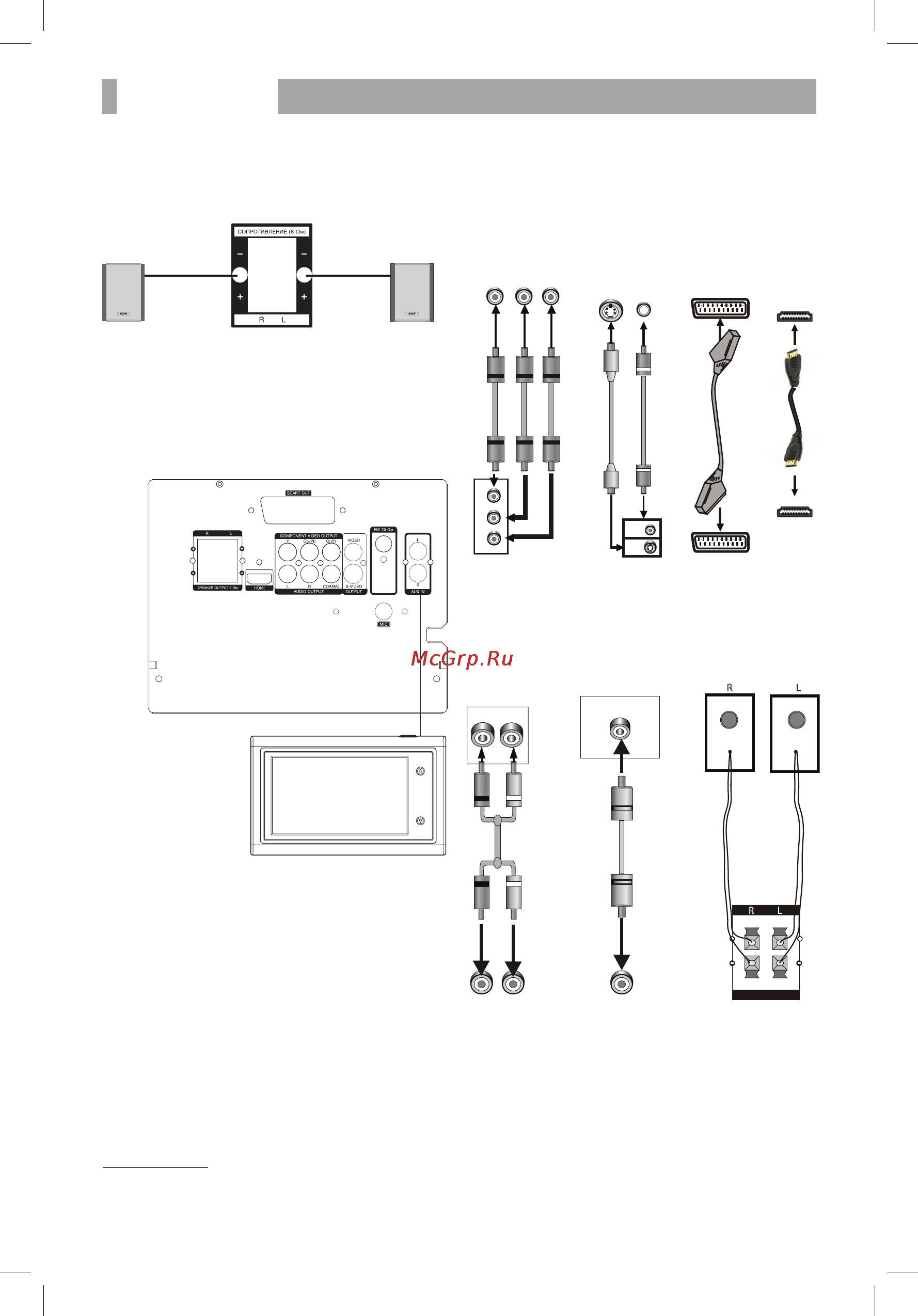

Перед началом подключения DVD-микросистемы к другому

оборудованию убедитесь, что электропитание отключено.

В зависимости от модели для подключения используйте

разъемы VIDEO, SCART, YPbPr, HDMI, как показано

на рисунке.

ПОДКЛЮЧЕНИЕ ГРОМКОГОВОРИТЕЛЕЙ

ПОДКЛЮЧЕНИЕ ВНЕШНИХ ИСТОЧНИКОВ

СИГНАЛА (КРОМЕ ABS543DU

И ABS545DU)**

ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ

* Перед подключением громкоговорителей убедитесь, что электропитание устройства отключено. Проверьте надежность фиксации

проводов, иначе могут наблюдаться значительные шумы при воспроизведении.

** На рисунке схематично изображена модель ABS547DU.

*** Наушники не входят в комплектацию устройства.

Разъемы на панели телевизора

Разъемы DVD-микросистемы

Cb/Pb

C r/Pr

VIDEO

S-VIDEO

Правый

громкоговоритель

Левый

громкоговоритель

ПОДКЛЮЧЕНИЕ НАУШНИКОВ***

На наушники подается стереофонический сигнал, поэтому

при их использовании установите параметр DOWNMIX

в меню аудионастроек в режим Стерео.

ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЮ

Разъемы на панели усилителя

Разъемы DVD-микросистемы

COAXIAL

Общий вид задней панели DVD-микросистемы**
