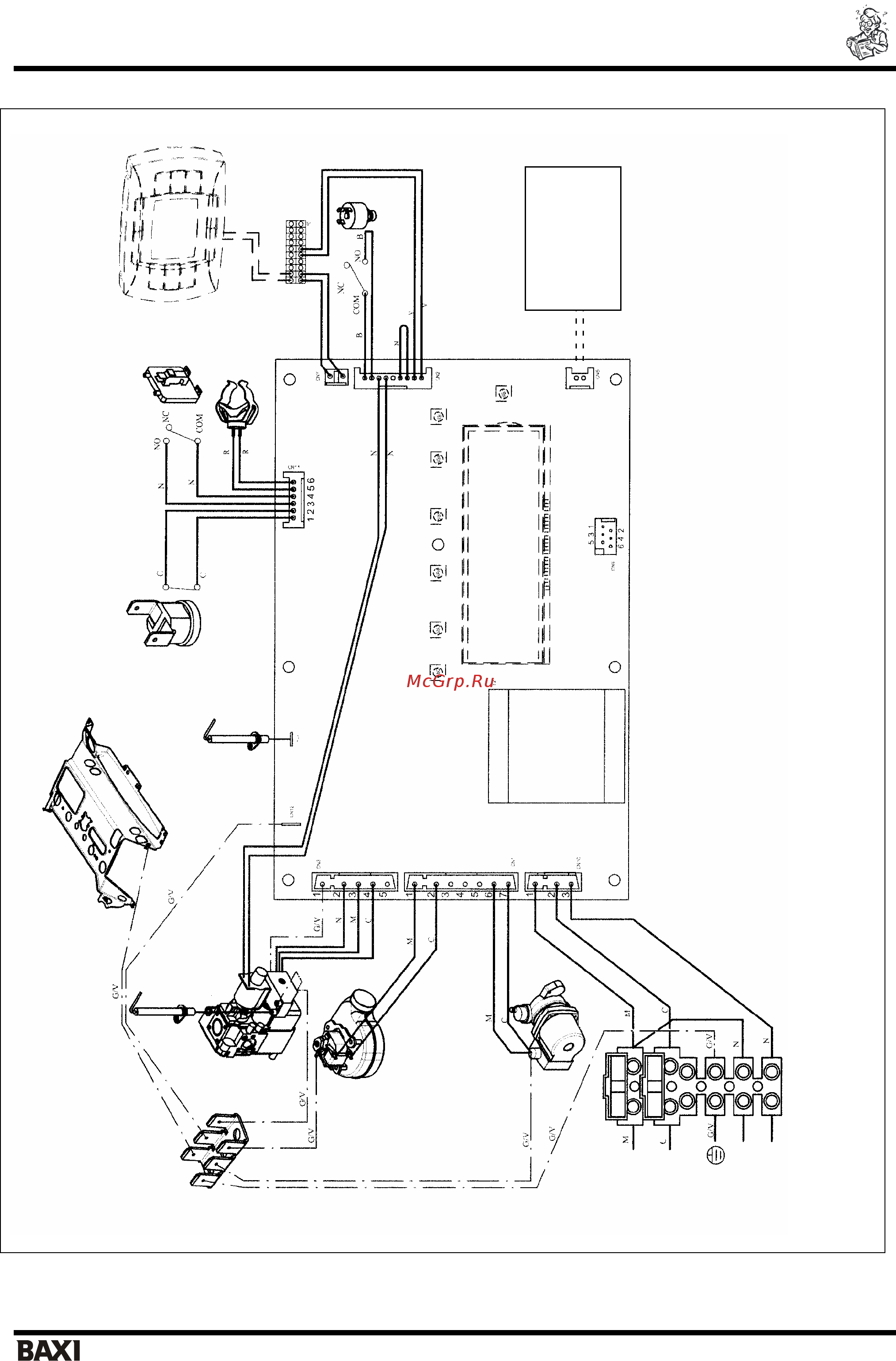

Baxi LUNA-3 310 Fi CSE45631366- [33/35] Цвет проводов с голубой м коричневый n черный r красный g v желтый зеленый b белый v зеленый

На котлах baxi нанесена маркировка се котлы соответствуют требованиям изложенным в следующих нормативах газовый норматив 90 396 eec норматив по производительности 92 42 eec норматив по электромагнитной совместимости 2004 108 eec норматив по низким напряжениям 2006 95 ec 2

Уважаемый покупатель мы убеждены что приобретенное вами изделие будет соответствовать всем вашим требованиям приобретение одного из изделий baxi отвечает вашим ожиданиям хорошая работа простота и легкость пользования сохраните это руководство и пользуйтесь им в случае возникновения какой либо проблемы в данном руководстве вы найдете полезные сведения которые помогут вам правильно и эффективно использовать ваше изделие элементы упаковки пластиковые пакеты полистирол и т д необходимо беречь от детей т к они представляют собой потенциальный источник опасности хотя это руководство мы готовили с большой тщательностью в нем могут быть некоторые неточности если вы их заметите просим вас сообщить о них чтобы в будущем мы могли бы исправить данные неточности 2

Содержание 3

Подготовка к первому пуску 4

Подготовка к установке 4

Гарантийные обязательства выполняются организацией осуществившей первый пуск котла данная организация должна иметь установленные законом лицензии начало гарантийного срока наступает с момента первого пуска для осуществления первого пуска и последующего обслуживания котла рекомендуем вам обращаться в авторизованные сервисные центры baxi бакси адреса и телефоны сервисных центров спрашивайте в торгующей организации зная местные условия параметры электро газо и водоснабжения обслуживающая организация вправе требовать установку дополнительного оборудования стабилизатор напряжения умягчитель воды и т д для правильного зажигания горелки нужно подключить котел к электросети открыть газовый кран нажать кнопку 5

Если к аппарату подключено устройство дистанционного управления опция с его помощью также можно произвести запуск котла см инструкцию прилагаемую к устройству 5

Котел работает только на производство горячей санитарной воды установить необходимые значения температуры в системах отопления и гвс действуя кнопками см раздел 4 5

Пуск котла 5

Съемной цифровой панели как минимум на 2 секунды чтобы установить режим работы котла см параграф 3 внимание при установке режима работы лето 5

З значение символа 6

Лето зима только отопление выключено 6

Описание кнопки 6

Регулирование комнатной температуры и температуры горячей санитарной воды 6

Выключение котла 7

Выключение на длительный период защита от замерзания 7

Заполнение системы 7

Перевод котла на другой тип газа 7

Антифризы на базе пропиленгликоля с антикоррозийными добавками и добавками против отложения накипи при использовании антифриза необходимо строго соблюдать рекомендации производителя рекомендуемая концентрация антифриза должна соответствовать температуре замерзания от 15 с до 20 с в котле работает функция защита от замерзания которая при температуре воды на подаче системы отопления менее 5 с включает горелку горелка работает до достижения температуры 30 с на подаче данная функция работает если котел подключен электрически в сети есть газ давление в системе отопления соответствует установленным параметрам котел не блокирован 8

Более 2 сек 8

Внимание при возникновении неисправности на дисплее высвечивается код ошибки 8

Для перезагрузки котла нажмите на кнопку 8

Неисправности которые можно устранить путем перезагрузки обозначаются символом см рис 4 8

Неисправности которые нельзя устранить путем перезагрузки обозначаются символом см рис 4 8

При возникновении неисправности на дисплее появляются код ошибки например е01 8

Сообщения о неисправностях и таблица кодов ошибок 8

Общие сведения 9

Проверки перед установкой котла 9

Указания по уходу 9

Fi 1 10 fi 240 fi 240 i 280 fi 310 fi 10

Выберите местоположение котла затем прикрепите имеющийся шаблон к стене подведите трубы к входным отверстиям воды и газа размеченным в нижней части шаблона мы советуем установить на вход в центральную систему отопления и возврат из нее два запорных крана g3 4 поставляются по требованию эти краны позволят производить работы в системе не сливая из нее воду полностью настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость грязевик на трубе возврата из системы чтобы туда собирались отложения которые могли остаться в системе после очистки присоедините дымоход и воздуховод согласно инструкции данной в последующих разделах при установке котла модели 240 i с открытой камерой сгорания соедините его с дымоходом при помощи металлической трубы устойчивой с течением времени к механической нагрузке нагреву и воздействию продуктов сгорания и конденсата 10

Пластика и резины например sentinel x300 или x400 и fernox для отопительного оборудования при использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению 2 эксплуатируемое оборудование перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений используя вещества имеющиеся в свободной продаже см пункт 2 для защиты оборудования от накипи необходимо использовать вещества ингибиторы такие как sentinel x100 и fernox protettivo для отопительного оборудования при использовании данных веществ необходимо строго следовать указаниям инструкций по их применению напоминаем вам что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла перегрев шумность горелки и т п 2 рекомендуется установить запорные краны на трубах подачи и возврата системы отопления и фильтры на трубе возврата обратки при не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания 10

Рис 5 10

Установка котла 10

I 240 fi 310 fi 1 40 fi 280 fi 1 10 fi 11

Габаритные размеры котла 11

Для моделей 240 fi 280 fi 310 fi 1 40 fi 1 10 fi 11

Ниже описываются поставляемые в качестве аксессуаров трубы и крепления для котлов с закрытой камерой сгорания и принудительной вытяжкой котел специально спроектирован для присоединения к дымоходу и воздуховоду коаксиальной трубой возможно также использование раздельных труб при помощи разделительного комплекта при использовании раздельных труб возможно также объединение их на конечном участке специальным коаксиальным наконечником терминалом предупреждение для гарантии наибольшей безопасности при работе котла необходимо чтобы дымоотводящие трубы были надежно прикреплены к стене 11

Рис 7 рис 7 11

Установка дымохода и воздуховода 11

Коаксиальный дымоход концентрический 12

Варианты вертикальной установки наконечника дымохода 15 варианты вертикальной установки наконечника дымохода 13

Варианты горизонтальной установки наконечника дымохода 13

Варианты установки при присоединении к общему дымоходу 15 варианты установки при присоединении к общему дымоходу las система 13

Такая установка может быть выполнена как на плоской так и на наклонной крыше путем закрепления наконечника с соответствующей погодной насадкой и рукавом дополнительные аксессуары поставляется по требованию подробные инструкции об установке аксессуаров см в прилагаемых к ним технических сведениях 13

Система притока воздуха и отвода продуктов сгорания по двум отдельным трубам 14

Важно при расположении труб типа с52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны находиться на противоположных сторонах здания 15

Варианты дымоотводящей системы по раздельным трубам с 15 варианты дымоотводящей системы по раздельным трубам с горизонтальными наконечниками 15

Габаритные размеры системы притока воздуха и отвода продуктов сгорания по двум отдельным трубам 15

Обратите внимание необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на каждый метр длины при установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла 15

Общая длина труб притока воздуха не должна превышать 10 метров при длине дымохода более 6м комплект для сбора конденсата поставляется дополнительно должен монтироваться в непосредственной близости от котла 15

Варианты дымоотводящей системы по раздельным трубам с вертикальными наконечниками 16

Доступ к клеммной колодке электропитания м1 16

Подключение к электропитанию 16

Настройка максимальной мощности 17

Настройка регулятора давления 17

Подсоединение комнатного термостата 17

Порядок перевода котла на другой тип газа и настройки давления 17

Информационный дисплей 18

Настройка минимальной мощности 18

Первоначальная информация отображаемая на дисплее 18

Дополнительная информация 19

Информация о работе котла 19

Ошибки при выводе информации 19

В течение более чем 6 секунд при активизации функции на дисплее будет высвечиваться f01 чередующееся со значением параметра изменение параметров 20

Внимание не изменяйте значения параметров информация производителя 20

Для оставления значения параметра без изменений дисплей покажет esc 20

Для просмотра параметров для изменения единичного параметра действовать кнопками 20

Для сохранения изменений нажать кнопку р на дисплее отобразиться mem нажать кнопку 20

Для установки параметров котла нажать одновременно кнопки 20

Нажимать кнопки 20

Установка параметров 20

Устройства регулирования и предохранительные устройства 21

Контроль отходящих газов 22

Расположение электрода зажигания и электрода датчика пламени 22

Характеристики расход напор 22

Присоединение датчика уличной температуры 23

Для моделей 1 10 fi 1 40 fi 24

Присоединение внешнего бойлера и мотора трехходового клапан 24

Подключение зонального оборудования 26

Подключение релейной платы поставляется отдельно 26

Электрическое подключение зонального оборудования 26

Электрическое подключение устройства дистанционного управления поставляется отдельно 26

Демонтаж вторичного теплообменника 27

Очистка от известкового налета в системе гвс 27

Очистка фильтра на входе холодной воды 27

Винты крепления вторичного теплообменника 28

Выньте блок датчика потока воды вместе с фильтром удалите загрязнения внимание при замене или чистке кольцевых прокладок о типа в гидравлическом блоке не смазывайте их маслом смазывайте их только специальными средствами типа molykote 111 28

Гайка крепления датчика потока 28

Рис 23 рис 23 28

240 fi 280 fi 310 fi 29

Fi 310 fi 29

Функциональные схемы 29

1 40 fi 1 10 fi 30

240 fi 280 fi 310 fi 32

Схемы электрических соединений 32

Цвет проводов с голубой м коричневый n черный r красный g v желтый зеленый b белый v зеленый 32

1 40 fi 1 10 fi 33

Luna 3 comfort руководство для технического персонала 33

Газовые настенные котлы 33

Цвет проводов с голубой м коричневый n черный r красный g v желтый зеленый b белый v зеленый 33

Luna 3 comfort руководство для технического персонала 34

Газовые настенные котлы 34

Цвет проводов с голубой м коричневый n черный r красный g v желтый зеленый b белый v зеленый 34

Baxi s p a 36061 bassano del grappa vi italia via trozzetti 20 tel 0424 517111 telefax 0424 38089 35

Категория 35

Компания бакси представительство в россии тел факс 7 095 101 39 14 e mail service baxi ru сайт www baxi ru 35

Модель luna 3 240 i 240 fi 280 fi 310 fi 1 40 fi 1 10 fi 35

Технические данные 35
