16 | Установка котла
Gaz 6000 W6 720 805 134 (2013/04)
▶ Снять упаковку, соблюдая при этом приведенные на упаковке
указания.
▶ Проверить указанную на заводской табличке страну назначения и
соответствие вида газа, поступающего от газоснабжающего
предприятия ( стр. 6).

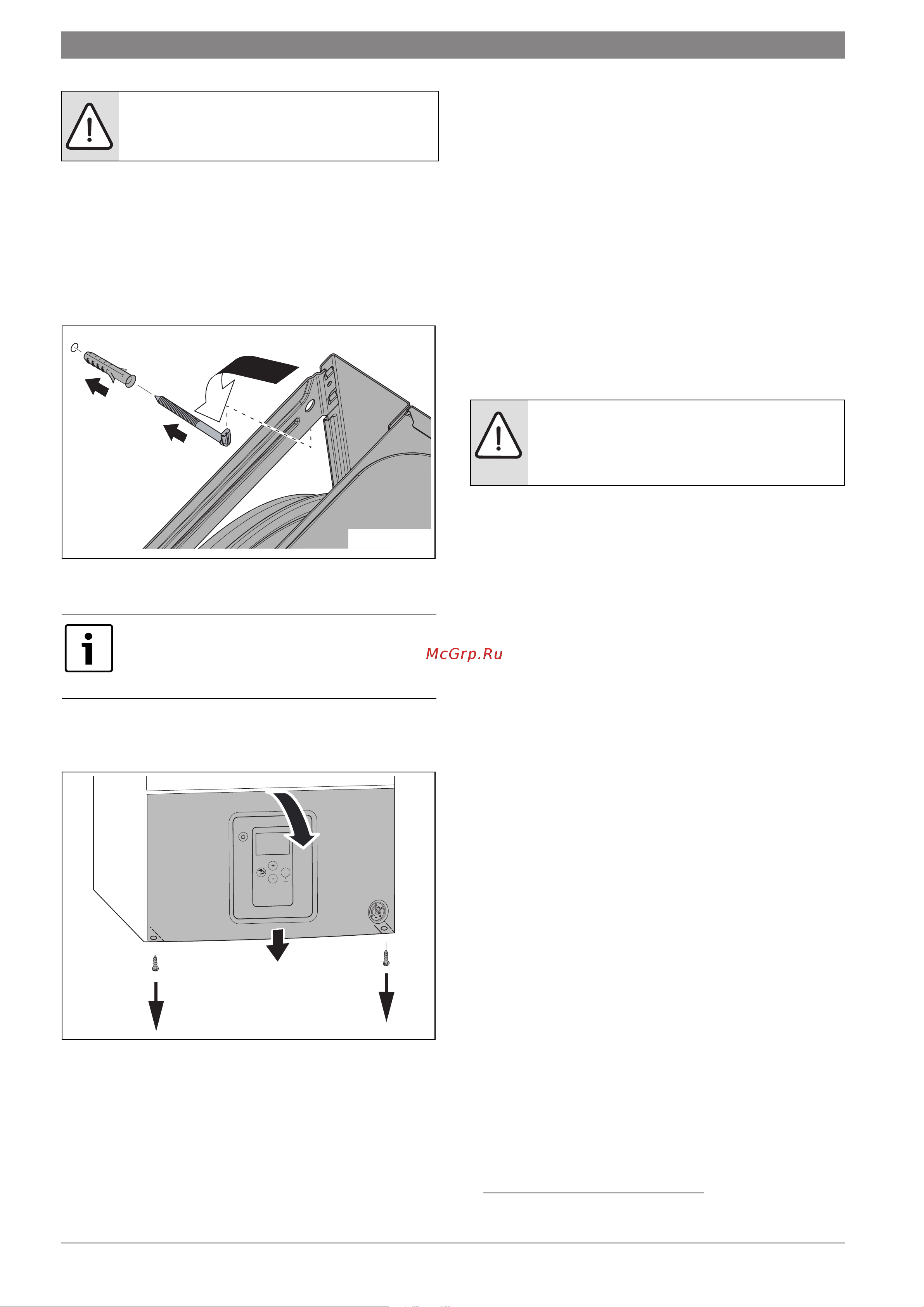

1. Вставьте дюбели.
2. Вверните крюки.
3. Приставьте котёл к стене и повесьте на крюки.
Рис. 15 Подвешивание котла на крюки
Откиньте блок управления вниз
1. Отверните винты.
2. Потяните блок управления вниз.
3. Откиньте блок управления вниз.
Рис. 16
5.5 Монтаж трубопроводов
▶ Подвести трубу подачи газа.
▶ Все соединения труб должны быть рассчитаны на давление 3 бар,
а в контуре горячей воды - на 10 бар.
▶ Установите сервисные краны
1)
и газовый кран
1)
или мембранный
клапан
1)
.
▶ Для заполнения и слива воды установите отдельный кран в самой
нижней точке отопительной системы.
▶ Проложите сливную линию предохранительного клапана из
коррозионностойких материалов
(ATV-A 251).
К ним относятся: керамические трубы, PVC трубы из ПВХ и
твёрдого ПВХ PVC, PE-HD трубы из полиэтилена высокой
плотности и полипропилена, ABS/ASA трубы из АБС/AСА,
чугунные трубы, эмалированные внутри или с покрытием,
стальные трубы с полимерным покрытием, трубы из
нержавеющей стали, трубы из боросиликатного стекла.
5.6 Проверка подключений
Подача воды
▶ Откройте краны на подающей и обратной линиях и заполните
систему отопления.
▶ Проверьте отсутствие протечек в местах соединений
(максимальное испытательное давление 2,5 бар по манометру).
▶ Откройте кран холодной воды на котле и кран горячей воды в
одном из мест водоразбора и дождитесь, когда начнёт выходить
вода (испытательное давление максимум 10 бар).
Газопровод
▶ Закройте газовый кран для защиты газовой арматуры от
повреждения высоким давленим.
▶ Проверьте герметичность в местах соединений (максимальное
контрольное давление 150 мбар).
▶ Понизить давление в газопроводе до рабочего.
УBEДOMДEHИE: Грязь в трубах может повредить
котёл.
▶ Промыть трубопроводную сеть.
Облицовка закреплена двумя винтами для
предотвращения несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.
1.
2.
6 720 806 640-07.1O
3.
6 720 806 640-08.1O
ok
reset
press 5s
mode
1.
1.
2.
2
.
3.
3
.
2.
3.
1) Дополнительная комплектация
УBEДOMДEHИE:
▶ Не допускается изменять или перекрывать
отводящий трубопровод.
▶ Шланги следует прокладывать всегда с уклоном.
