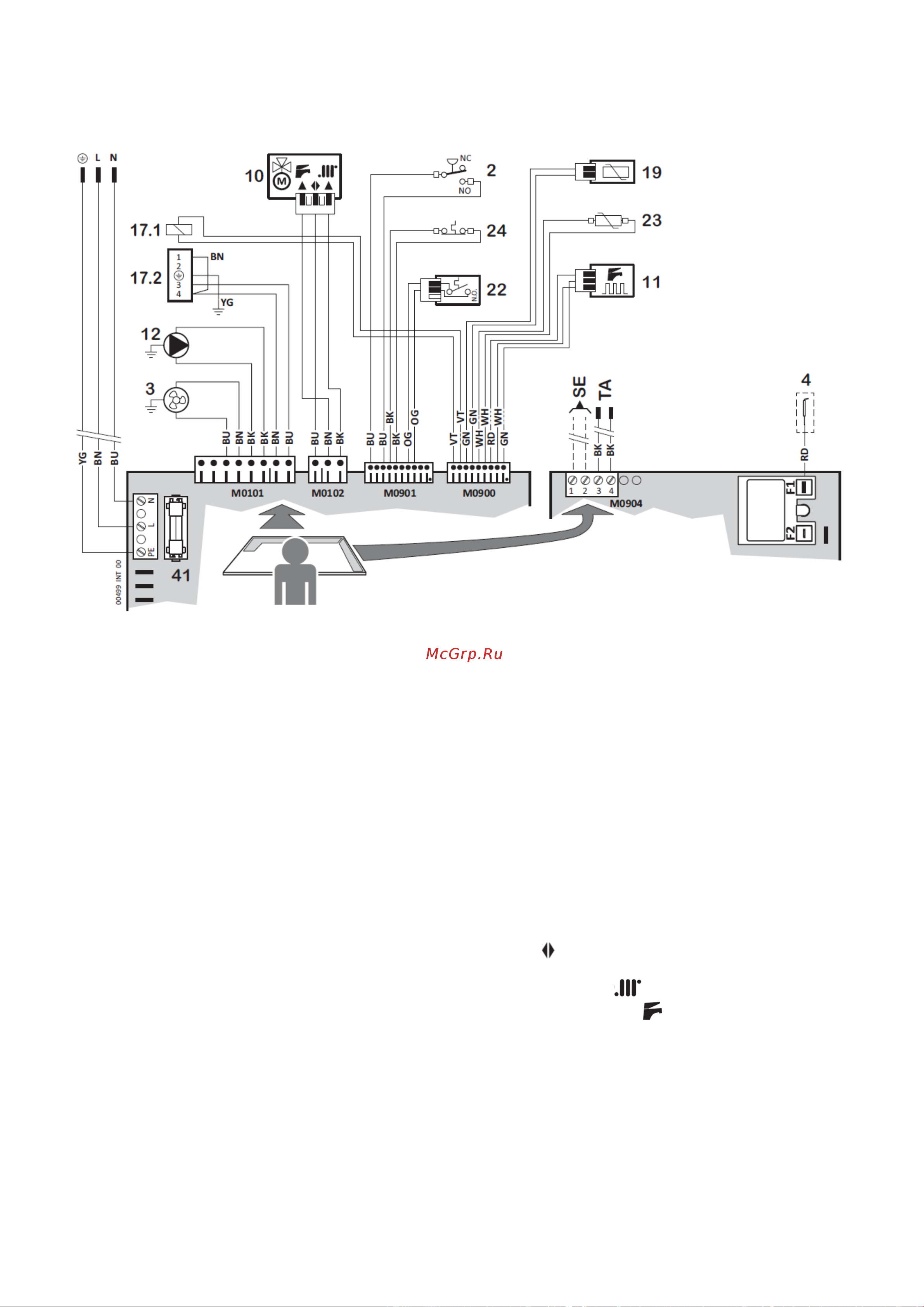

Схема электрических соединений

2 Реле дымовых газов (пресcостат) (*)

3 Вентилятор

4 Электрод розжига-обнаружения пламени

10 Мотор 3-х ходового клапана

11 Реле протока воды (с фильтром) (*)

12 Циркуляционный насос

17.1 Газовый клапан - команда модуляции

17.2 Газовый клапан - команда открытие

19 Датчик температуры контура ГВС

22 Реле минимального давления воды (*)

23 Датчик температуры контура отопления

24 Предохранительный термостат котла

41 Предохранитель F2А

Дополнительные внешние

компоненты:

TA Термостат помещения:

(также Хроно - термостат) Простой

контакт SELV. Закрыт-запрос активен.

SE Датчик внешней температуры

Сокращения:

COM/ Общий ● NC Нормально замкнутый

(контакт) ● NO Нормально разомкнутый

(контакт) ● HEA/ Отопление (запрос на

отклонение) ● DHW/ ГВС (запрос на

отклонение)

Цвета: BK Черный ● BN Коричневый ● BU

Синий ● GN Зеленый ● RD Красный ● OG

Оранжевый● VT Фиолетовый ● WH Белый ● YE

Желтый ● YG Желто-зеленый
