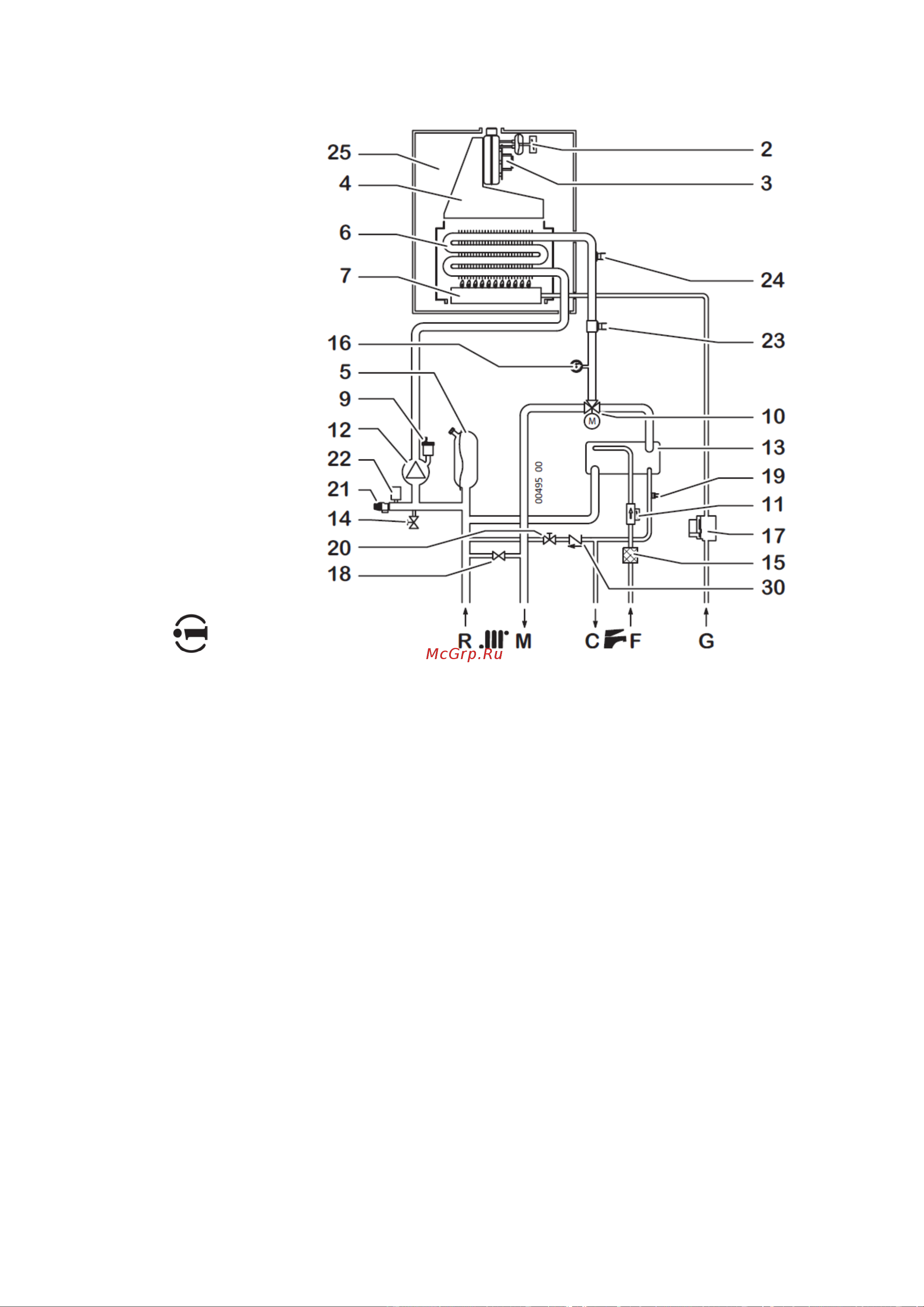

Гидравлическая схема

Эта диаграмма предназначена только для информации. Чтобы

выполнить гидравлическое соединение котла, см. раздел

"Размеры и соединения" и "Позиционирование и крепление".

2. Реле дымовых газов (пресcостат);

3. Вентилятор;

4. Дымосборная камера;

5. Расширительный бак;

6. Первичный теплообменник;

7. Горелка;

9. Автоматический воздушный клапан

(отопление, встроен в насос);

10. Мотор 3-х ходового клапана;

11. Реле протока ГВС;

12. Циркуляционный насос;

13. Теплообменник ГВС;

14. Сливной кран;

15. Фильтр на входе ХВС;

16. Манометр СО;

17. Газовый клапан;

18. By-pass СО (встроен в

гидравлическую группу 3-х ходового

клапана);

19. Датчик температуры ГВС;

20. Кран наполнения СО;

21. Предохранительный клапан 3 Бар;

22. Реле минимального давления воды;

23. Датчик температуры контура

отопления;

24. Предохранительный термостат котла

(подача);

25. Закрытая камера сгорания.

30. Обратный клапан

R Возврат системы

M Подача системы

C Выход горячей воды

F Вход холодной воды

G Вход газа
