Перед тем как приступать к выполнению монтажа, проверьте пра-

вильность используемой диафрагмы и то, что воздуховод и дымо-

ход не превышают максимально допустимой длины, используя для

этого простой расчет:

• окончательно определите схему прокладки раздельных воз-

духоводов, включая аксессуары и выходные оголовки;

• определите потери в мэкв (эквивалентных метрах) на каждом

компоненте в зависимости от его расположения;

• проверьте, чтобы общая величина сопротивления была

меньше или равной максимально допустимой величине, указанной

в таблице 2.

Таблица 2. Диафрагмы для раздельных дымоходов.

Раздельные трубы

Максимально допусти-

мая длина

16 мэкв

Используемая диафраг-

ма

0 - 8 мэкв Ø 48

8 - 16 мэкв без диафрагмы

4.4 Подсоединения к коллективным дымоходам

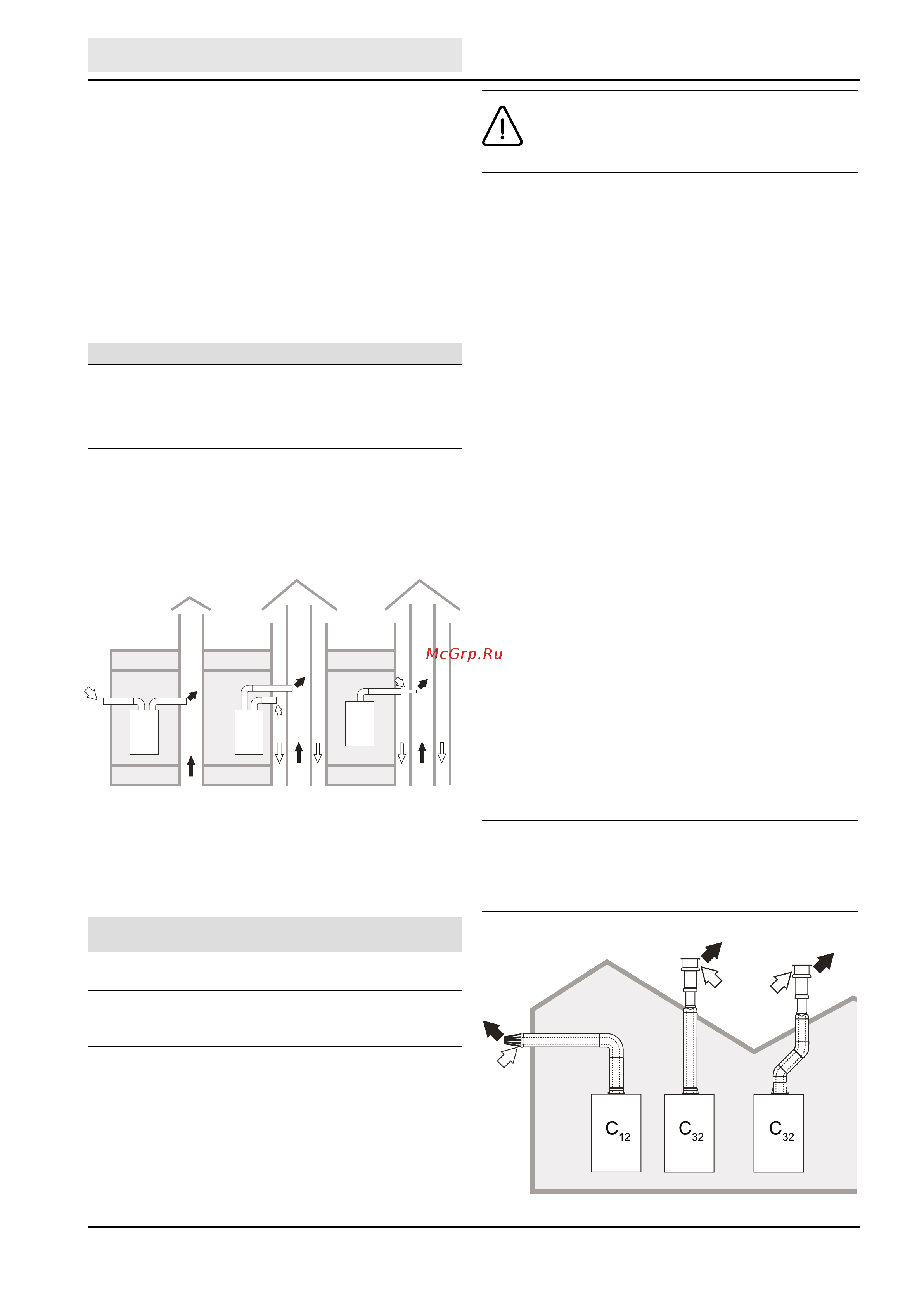

Рис. 15. Примеры систем дымоудаления собранных с помощью раз-

дельных труб. Белой стрелкой обозначен приток воздуха, чёрной

стрелкой поток продуктов сгорания.

Таблица 3. Варианты исполнения.

Тип Наименование

C2X

Забор приточного воздуха и удаление дымовых газов

через общий дымоход.

C4X

Забор приточного воздуха и удаление дымовых газов

через отдельные общие дымоходы, но подвергающиеся

одинаковым ветровым воздействиям.

C8X

Удаление дымовых газов через отдельный или общий

дымоход, забор приточного воздуха через отверстие в

стене.

B3X

Забор приточного воздуха из помещения установки ап-

парата через коаксиальный трубопровод (включающий

дымоотводящую трубу) и удаление дымовых газов че-

рез общий дымоход с естественной тягой.

В помещении установки котла должна быть

предусмотрена эффективная система вентиля-

ции.

Если требуется подключить котел WERT RUS к коллективному ды-

моходу или к отдельному дымоходу с естественной тягой, такие

дымоходы должны быть спроектированы квалифицированными

специалистами с соблюдением требований действующего законо-

дательства и должны быть предназначены для работы с котлами с

закрытой камерой сгорания и вентилятором.

В частности, такие дымоходы должны иметь следующие характе-

ристики:

• иметь размеры, рассчитанные в соответствии с действующи-

ми нормами;

• обеспечивать герметичность и о

тсутствие утечек продуктов

сгорания, быть устойчивыми к воздействию продуктов сгорания и

температуры, быть непроницаемыми для конденсата;

• иметь круглое или квадратное сечение, быть проложенными

вертикально и без заужений;

• иметь дымоходы, обеспечивающие удаление горячих про-

дуктов сгорания на необходимое расстояние от огнеопасных мате-

риалов или их изоляцию от них;

• быть подсоединенными не более, чем к одному котлу на каж-

дом этаже;

• быть подсоединенными к котлам только одного типа (все они

должны быть либо с принудительной тягой, либо с естественной тягой);

• не иметь механических средст

в всасывания в основных воз-

духоводах;

• иметь разрежение давления по всей длине в условиях стаци-

онарной работы;

• иметь в своем основании камеру для сбора твердых остатков

или конденсата, снабженную герметично закрывающимся метал-

лическим смотровым люком.

4.5 Подсоединение с помощью

коаксиальных труб

Воздуховоды для притока воздуха/удаления продуктов сгорания
