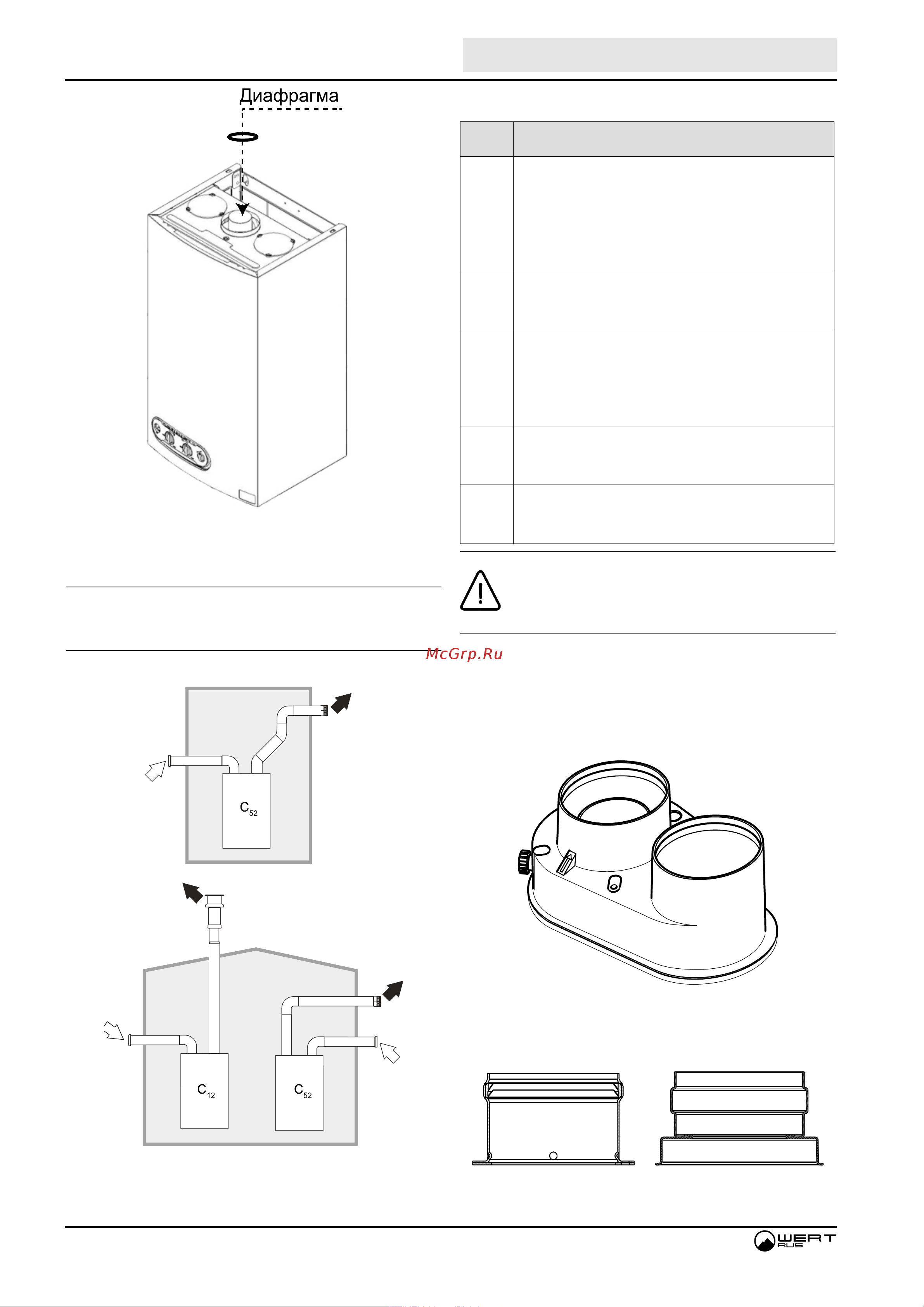

Рис. 11. Место установки диафрагмы.

4.3 Подсоединение с помощью раздельных труб

Рис. 12. Пример систем дымоудаления собранных с помощью раз-

дельных труб. Белой стрелкой обозначен приток воздуха, чёрной

стрелкой отвод продуктов сгорания

Таблица. 1. Варианты исполнения.

Тип Наименование

C1X Горизонтальные трубы для притока воздуха и удаления

дымовых газов через стену. Оголовки для удаления ды-

мовых газов и притока воздуха должны быть коаксиаль-

ного типа или установлены на небольшом расстоянии

друг от друга (не более 50 см), чтобы они подвергались

одинаковым ветровым воздействиям.

C3X Вертикальные трубы для притока воздуха и удаления

дымовых газов через крышу. Оголовки для удаления

дымовых газов и притока воздуха как для типа C12.

C5X Горизонтальные или вертикальные трубы для удаления

дымовых газов и притока воздуха с оголовками, распо-

ложенными в местах с разным давлением. Отверстия

для удаления дымовых газов и при

тока воздуха не

должны находиться на противоположных стенах.

C6X Отдельные системы притока воздуха и удаления дымо-

вых газов, выполненные из труб одобренного типа (со-

гласно стандарту EN 1856/1).

B2X Забор приточного воздуха из помещения, где установ-

лен аппарат, и удаление дымовых газов через стену или

крышу.

В помещении установки котла должна быть

предусмотрена эффективная система вентиля-

ции.

Для подсоединения с помощью раздельных труб на ко-

тел необходимо установить переходник с коаксиальной

системой дымоудаления Ø 60/100 мм на раздельную –

Ø 80/80 мм (см. рис.13) или раздельные переходники

Ø 80х80 мм (см. рис. 14).

Рис. 13. Переходник с коаксиальной системы дымоудаления Ø 60/100

мм на раздельную Ø 80/80 мм.

Рис. 14. Переходники раздельной системыдымоудаления Ø 80/80 мм.

Воздуховоды для притока воздуха/удаления продуктов сгорания
