3.8 Доступ к электрической клеммной панели

Сняв обшивку котла, можно получить доступ к клеммной панели

платы управления.

Расположение клемм для различных подключений приводится на

принципиальной электрической схеме на рис. 24.

Для подключения контактного термостата:

1. Снимите перемычку «S»;

2. Подсоедините контакты комнатного термостата «RT».

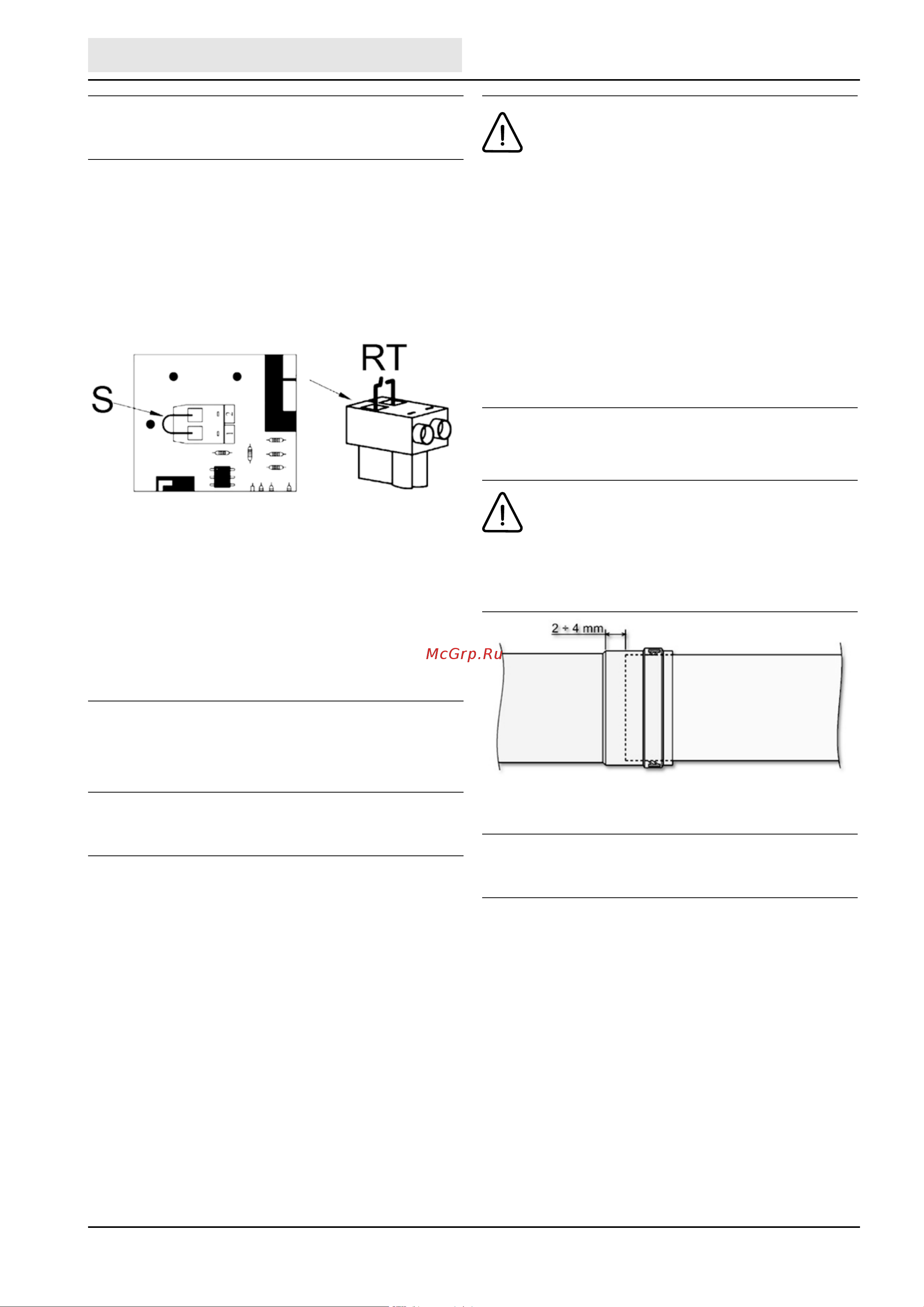

Рис. 9. Расположение контактов для подключения термостата

комнатной температуры.

При подключении регуляторов комнатной температуры с повремен-

ной программой управления или таймера, не следует запитывать их

через размыкающие контакты. В зависимости от типа устройства пи-

тание должно подводиться напрямую от сети или от батареек (контакт

RT служит лишь для передачи управляющего сигнала).

4 Воздуховоды для притока

воздуха/удаления продуктов сгорания

Предупреждения

Настоящий котел относится к типу С и имеет закрытую камеру сго-

рания

и систему принудительного дымоудаления. Патрубки для

подачи воздуха и удаления продуктов сгорания должны быть под-

ключены к одной из приточно-вытяжных систем, указанных ниже.

Данный котел сертифицирован для применения с системами отво-

да продуктов сгорания тип С, указанными в табличке технических

данных (некоторые конфигурации приведены в настоящей главе

в качестве примеров). Тем не менее, возможно, что применение

некоторых конфигураций ограничено или запрещено местным за-

конодательством или/и региональными нормами.

Горизонтальные участки труб для притока воздуха/удаления дымо-

вых газов должны иметь уклон от котла наружу не менее 3% (3 мм

на 1000 мм длины) во избежание попадания образующегося в воз-

духоводе/дымоходе конденсата в котел.

Прежде чем приступать к монтажу, внимательно ознакомьтесь с

соответствующими предписаниями и обеспечьте их строгое соблю-

дение. Кроме того,

необходимо соблюдать правила, касающиеся

вывода дымоходов через стену и/или крышу и минимальные рас-

стояния от окон, стен, потолка, вентиляционных отверстий и т.д.

4.1 Расширение материалов

На этапе установки дымоходов длиной более

метра следует учитывать естественное рас-

ширение материалов в процессе работы. Для

предупреждения деформации на каждый метр

трубы следует оставлять на расширение люфт

2-4 мм.

Рис. 10. Тепловой зазор присоединении труб.

4.2 Диафрагмы

Для обеспечения правильной работы котла необходимо установить

диафрагму, входящую в комплект поставку агрегата, согласно ука-

заниям, приведенным далее в таблицах.

Проверить, что в котле находится диафрагма (в случае необходимо-

сти ее использования) и что она правильно установлена.

Монтаж

При монтаже систем индивидуального дымоу-

даления рекомендует руководствоваться евро-

пейскими требованиями, сформулироваными в

Нормах и Правилах EC UNI 7129/92. При монтаже

настенного газового котла типа С рекомендует-

ся использовать воздуховоды для притока воз-

духа и дымоходы для удаления продуктов сго-

рания, поставляемые производителем котлов.

При использовании систем дымоудаления сторон-

них производителей, компания WERT RUS не несет

ответственности за неустойчивую, нестабильную

и некорректную работу котла.
