Раздел для сервисных специалистов

6.2 Настройка котла по давлению газа

• Отключите электропитание котла.

• Открутите два винта в нижней части корпуса котла и снимите

переднюю крышку, затем открутите два винта, которые расположе-

ны на углах панели управления и поверните ее на петлях, для полу-

чения доступа к газовому клапану.

• Подключите газовый манометр к штуцеру замера давления

газа «6» на выходе из газового клапана (см. рис. 18).

• Снимите защитный колпачок «1».

• Возобновите электропитание котла.

6.2.1 Регулировка максимальной мощности

котла

• Запустите котел на максимальной мощности, открыв кран с

горячей водой (ГВС).

• Отрегулируйте максимальное давление газа гайкой «2», по-

ворачивая ее по часовой стрелке для увеличения и против часовой

для уменьшения давления, необходимые значения приведены в

таблице 7.

6.2.2 Регулировка минимальной мощности

котла

• Отсоедините один из проводов с клеммы модулирующей ка-

тушки газового клапана (поз. 4 – рис. 18).

• Отрегулируйте минимальное давление газа винтом «3», по-

ворачивая его по часовой стрелке для увеличения и против часовой

для уменьшения давления, придерживая гай

ку «2», необходимые

значения приведены в таблице 7.

• Подсоедините провод, снятый ранее с клеммы модулирую-

щей катушки газового клапана.

• Убедитесь, что максимальное давление газа не изменилось.

• Установите защитный колпачок «1».

6.2.3 Регулировка максимальной мощности

котла в режиме отопления

Данная настройка возможна только после вы-

полнения регулировок п. 6.2.1 и п. 6.2.2

Запрещается подвергать газовый клапан

давлению более 150 мбар. При более высоком

испытательном давлении возможно поврежде-

ние газового клапана, что может привести к

опасности взрыва, удушения и отравления. При

испытании давлением газовой линии должен

быть закрыт газовый шаровой клапан на

газовом котле.

3 6

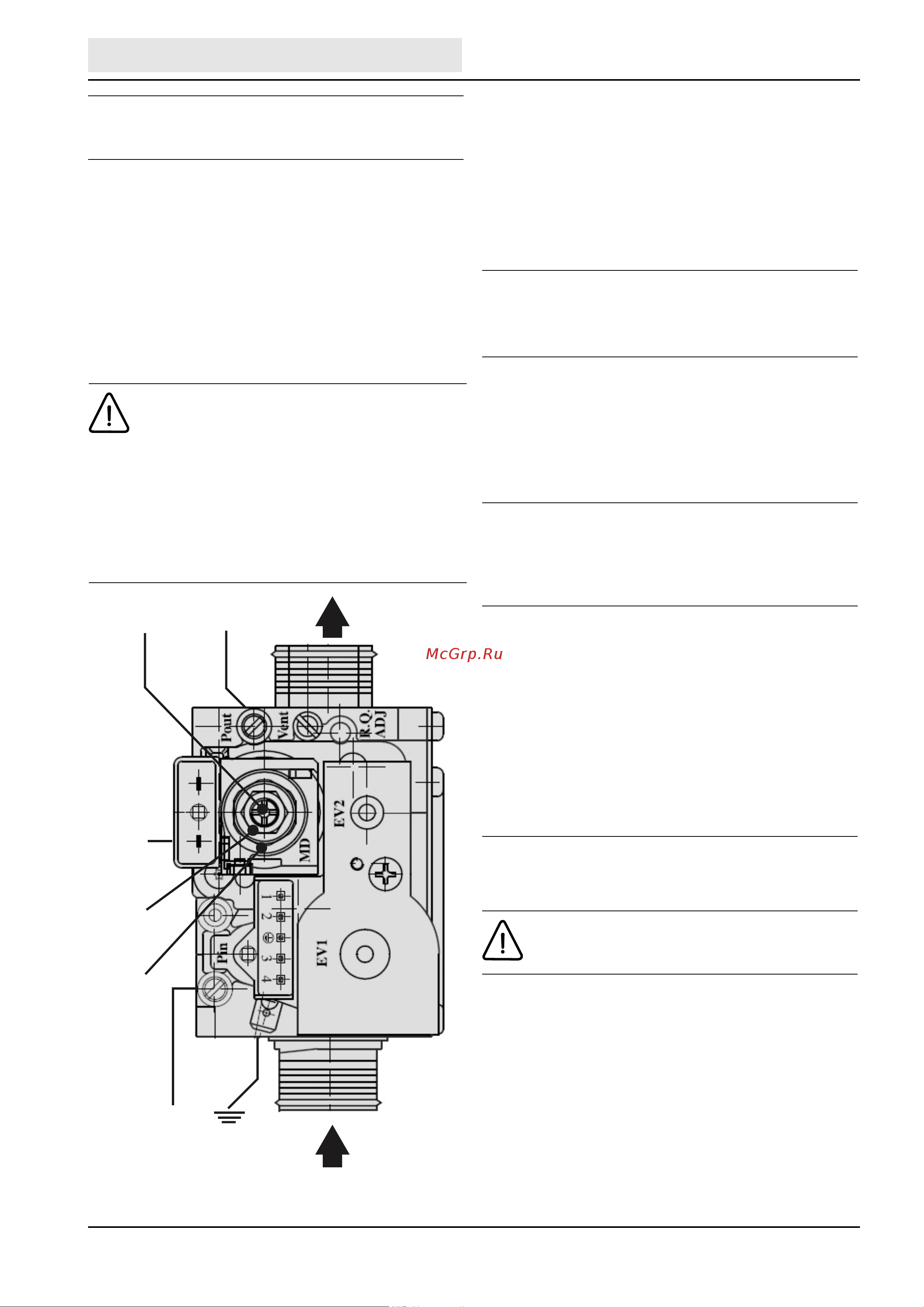

Рис. 18. Газовый клапан.

1 – защитный колпачок;

2 – гайка регулировки максимального давления газа;

3 – винт регулировки минимального давления газа;

4 – клемма модулирующей катушки газового клапана;

5 – точка подключения газового манометра для замера давления

газа на входе газового клапана;

6 – точка подключения газового манометра для замера давления

газа на выходе из газового клапана.
