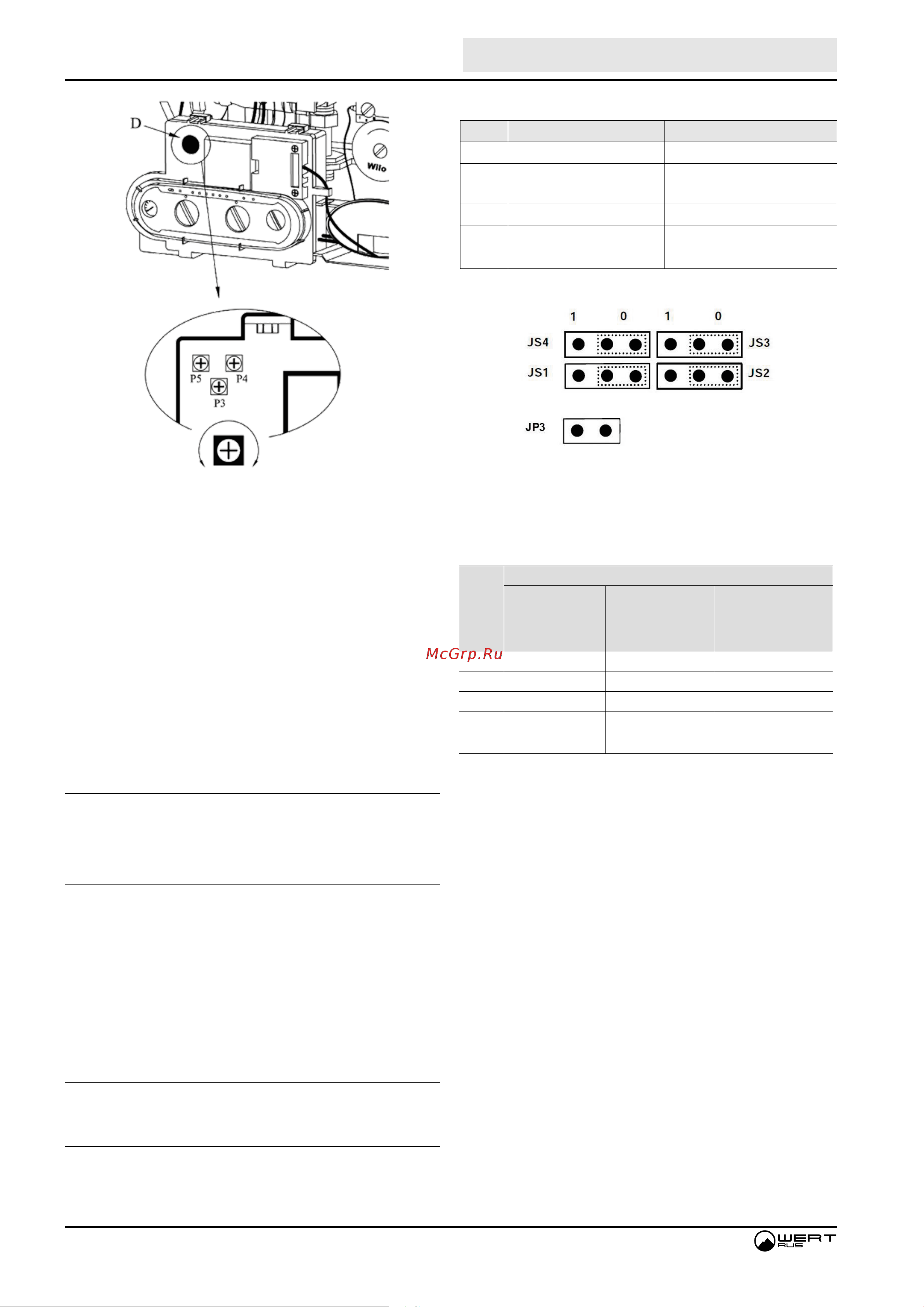

Рис. 19. Расположение потенциометров регулировки мощности.
Раздел для сервисных специалистов
1. Запустите котел в режиме отопления;
2. Откройте крышку D (см. рис. 18);
3. На рис. 19 изображены потенциометры. P4 отвечает за регу-
лировка мощности котла в режиме ОВ от 0 до 100;
4. Отрегулируйте максимальное давление газа в режиме ото-
пления при помощи крестовой отвертки, необходимые значения
приведены в таблице 7;
5. Отсоедините манометр и оденьте защитный колпачок на газо-
вый клапан;
6. Закройте крышку D;
7. Оденьте переднюю крышку котла;
8. Котел готов к использованию.
6.2.4 Регулировка параметров с помощью
потенциометров (см. рис. 19)
Р3: с помощью этого потенциометра можно установить мощность
розжига от
0 до 100% мощности котла (рекомендованное значение
- 50% от максимальной мощности котла в режиме ОВ).
Р4: с помощью этого потенциометра можно установить мощность
котла в режиме нагрева
от 0 до 100%.
Р5: с помощью этого потенциометра можно установить время
антитактового режима от 30 до 180 секунд. (проверьте положение
перемычки JS3, см. рис. 20)
6.2.5 Перемычки
На плате управления есть перемычки, с помощью которых можно
настроить определенные параметры котла.
Таблица 6. Функция перемычек
№ 0 1
JS1 Радиаторы Теплые полы
JS2
Котел с двумя теплооб-
менниками
Битермический котел
JS3 Режим ГВС (COMFORT) вкл Режим ГВС (COMFORT) выкл
JS4 Отопление + ГВС Только отопление
JP3 Природный газ (NG) Сжиженный газ (LPG)
Рис. 20. Перемычки
Таблица 7. Давление газа на горелке (природный газ).
Мощ-
ность
котла,
кВт
Давление газа, мбар (кПа)
Настройка
максимальной
мощности (см.
п. 6.3.1)
Настройка
минимальной
мощности (см. п.
6.3.2)
Настройка макси-
мальной мощности
в режиме отопле-
ния (см. п. 6.3.3)
10 13,8 3,7 5,5
13 13,8 3,7 5,5
16 13,8 3,7 7,8
20 13,8 3,7 11,6
24 13,8 3,7 13,8
