6 720 608 988 (2016/10)Therm 4000 O

Данные о приборе | 5

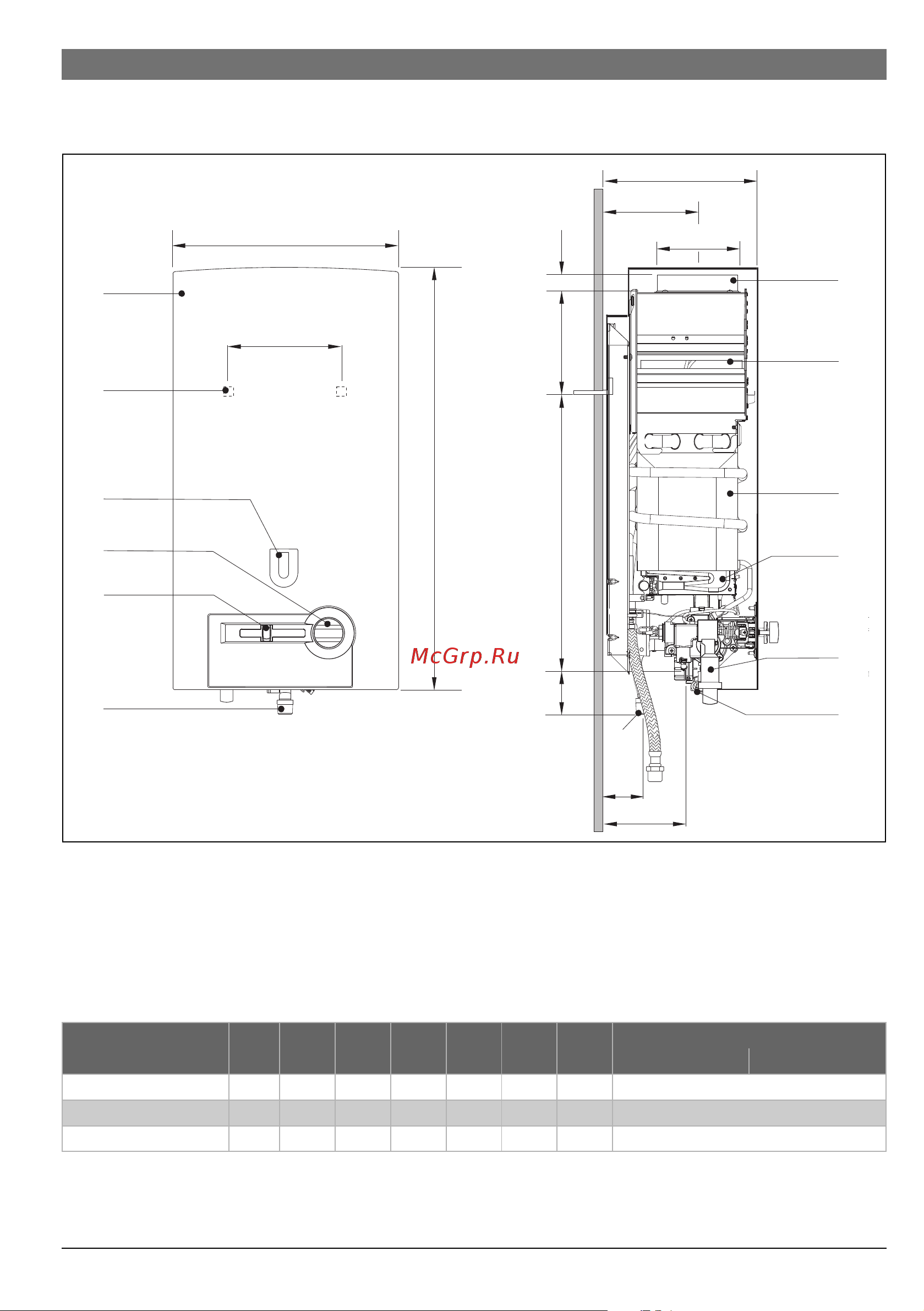

2.7 Габаритные размеры

Рис. 1

[1] Кожух

[2] Петли для навески

[3] Смотровое окошко

[4] Переключатель объема воды

[5] Регулятор мощности

[6] Газовый патрубок

[7] Патрубок для отвода дымовых газов

[8] Защитный коллектор дымовых газов с контролем тяги

[9] Камера сгорания

[10] Газовая арматура

[11] Устройство пьезорозжига

[12] Водяная арматура

6720608988-01.1V

220

125

63.5

Габаритные размеры

(мм)

A B C D E F G H (Ø )

Природный газ Сжиженный газ

WR 10... 310 580 228 112,5 463 60 25 ¾ ”

WR 13... 350 655 228 132,5 510 95 30 ¾”

WR 15... 425 655 334 132,5 540 65 30 ¾ ”

Таб. 4 Габаритные размеры
