6 720 608 988 (2016/10) Therm 4000 O

6 | Данные о приборе

2.8 Функциональная схема

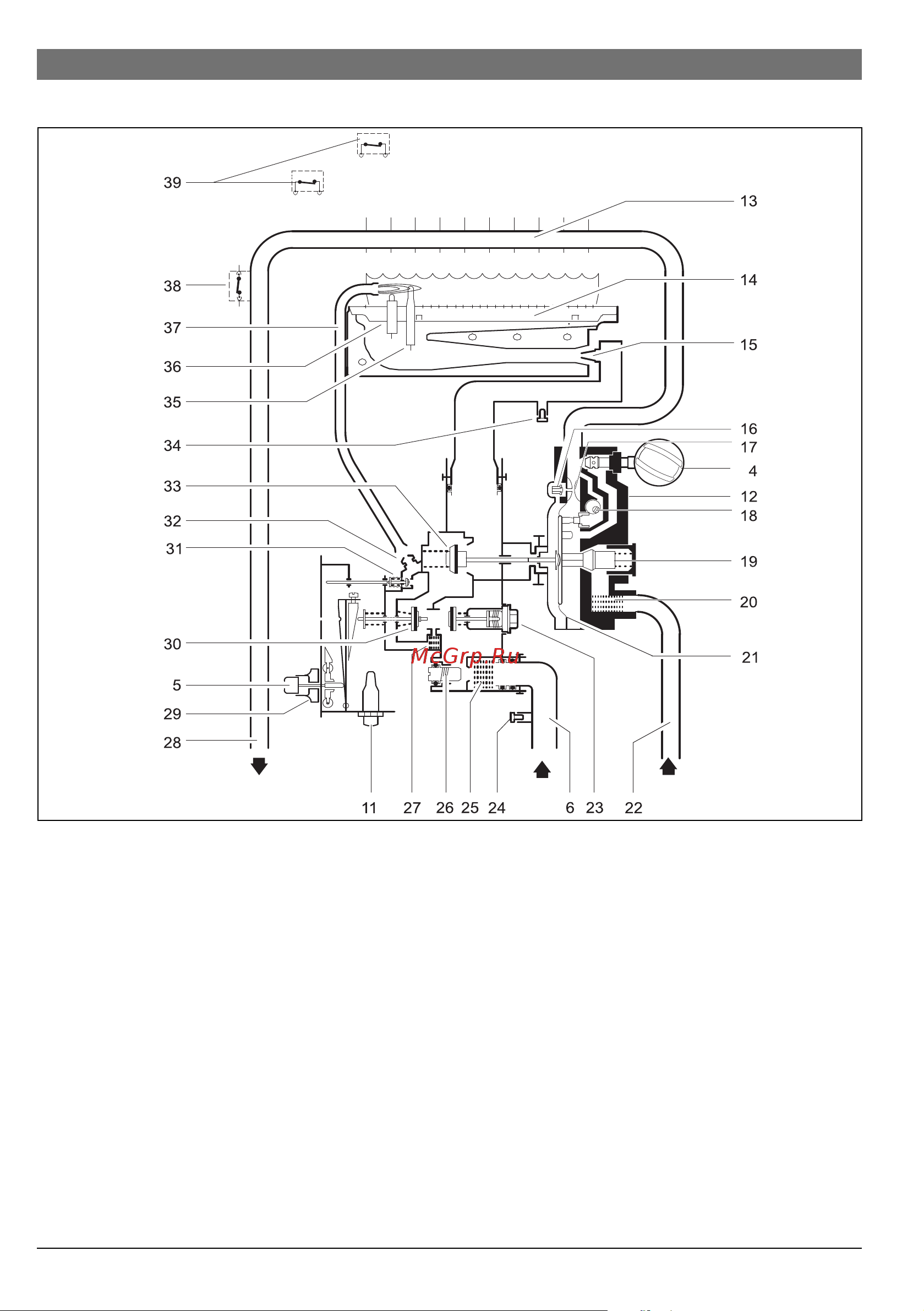

Рис. 2 Функциональная схема

[4] Переключатель объема воды

[5] Кнопка передвижного регулятора

[6] Газ

[11] Устройство пьезорозжига

[12] Водяная арматура

[13] Теплообменник

[14] Основная горелка

[15] Форсунка

[16] Узел инерции розжига

[17] Трубка Вентури

[18] Регулировочный конический затвор

[19] Регулятор объема воды

[20] Водяной фильтр

[21] Диффузор

[22] Холодная вода

[23] Магнитный клапан

[24] Патрубок для измерения (давления подаваемого

газа)

[25] Газовый фильтр

[26] Винт регулировки макс. расхода газа

[27] Фильтр запальника

[28] Горячая вода

[29] Регулятор мощности

[30] Основной газовый вентиль

[31] Газовый клапан запальника

[32] Запальная форсунка

[33] Регулирующий клапан

[34] Патрубок для измерения (давления в форсунке)

[35] Термоэлемент

[36] Запальный электрод

[37] трубка подачи газа для розжига

[38] Ограничитель температуры

[39] Контроль тяги

6720608988-02.2V
