Генераторы импульсов _____________________________

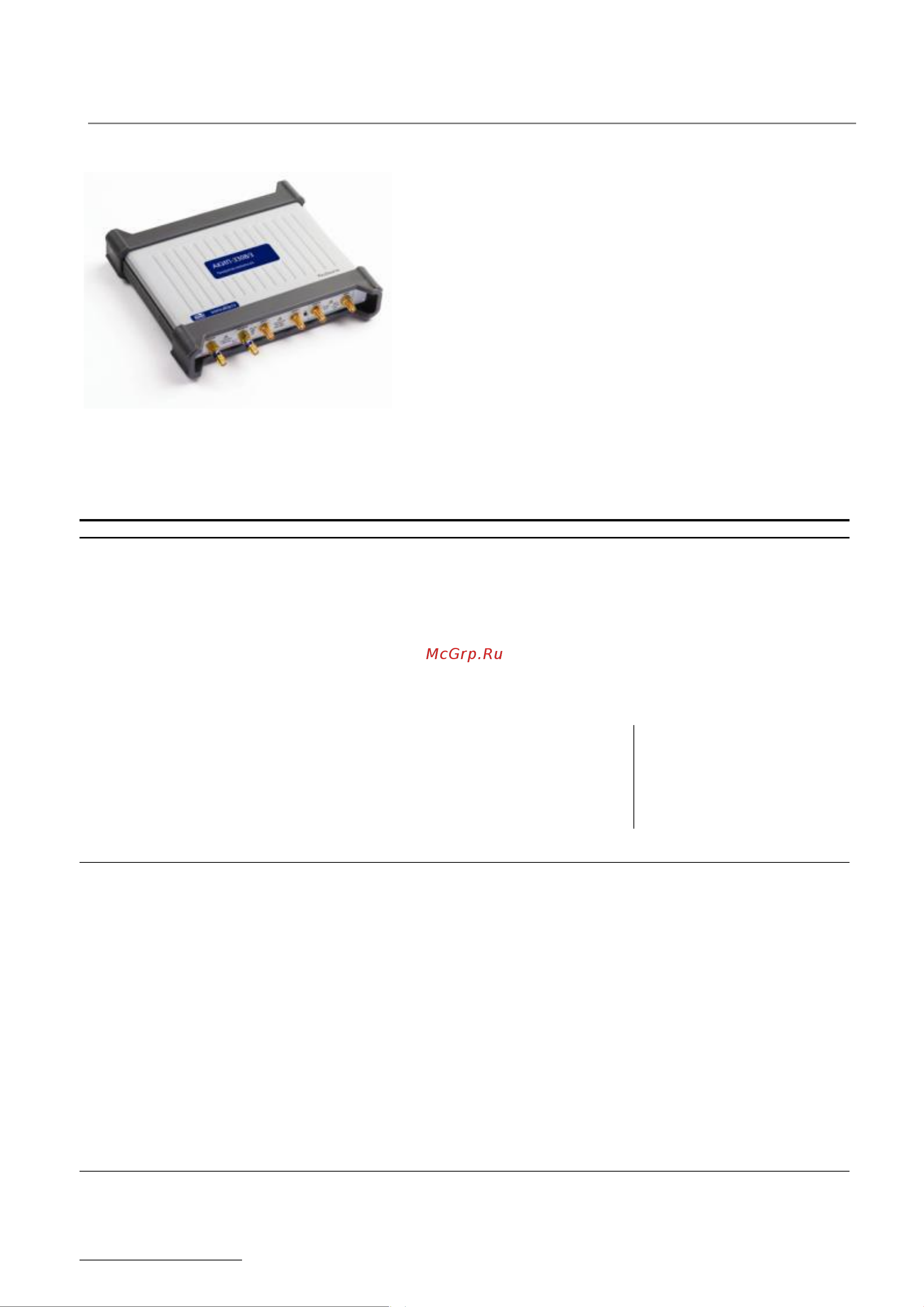

АКИП-3308/3

Генераторы импульсов АКИП-3308/1, АКИП-3308/2,

АКИП-3308/3

АКИП™

 Импульсные выходы: интегрированный 60 пс – 2 вых. (АКИП-3308/1,

АКИП-3308/3), туннельный диод 40 пс – 2 вых. (АКИП-3308/2, АКИП-

3308/3)

 Интегрированные выходы: дифференциальный, время нарастания 60

пс, амплитуда от 2,5 В до 6 В

 Преобразователь на основе туннельного диода: дифференциальный,

время нарастания 40 пс, амплитуда 200 мВ

 Компенсация фазового сдвига с разрешением 1 пс

 Вход/выход синхронизации с низким уровнем джиттера

 Диапазон установки длительности импульса от 200 нс до 4 мкс

 Внутренний генератор синхроимпульсов с регулируемым периодом от

1 мкс до 1 с

 Задержка запуска

 Сферы применения: измерение TDR/TDT параметров сети и

тестирование на соответствие, спектральные измерения,

определение перекрестных помех и джиттера, тестирование

полупроводников, исследование сигналов ультраширокополосных

импульсных радаров

 Интерфейс USB 2.0, ПО под управлением ОС WIN XP SP3, WIN 8

Технические данные:

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

ИНТЕГРИРОВАННЫЙ

ВЫХОД

(АКИП-3308/1, АКИП-3308/3)

Вид выходного сигнала

Импульс с положительной или отрицательной полярностью с

возвращением к 0 В

Выходной импеданс

50 Ом

Выходной разъем

sma (f) - тип

Выходной уровень

2,5 В … 6 В с шагом 10 мВ

Погрешность установки

уровня

± 10%

Скважность

50% макс. – для выходного уровня ≤ 4 В

20% макс. - для выходного уровня > 4 В

Компенсация фазового

сдвига с разрешение

Разрешение 1 пс для диапазона ≥ 2 нс

Время нарастания

Положительный/отрицательный

импульс, сглаженный (smooth) режим

Отрицательный импульс,

быстрый (fast) режим

< 60 пс (10% … 90%)

< 50 пс (10% … 90%)

Импульсные аберрации

< +20%, –10% для первых 2 нс

< ±7% до 10 нс

< ±2% до (длит. импульс. – 50 нс)

< +40%, –10%

Время спада

< 8 нс (10% … 90%)

ПРЕОБРАЗОВАТЕЛЬ НА

ОСНОВЕ ТУННЕЛЬНОГО

ДИОДА

(АКИП-3308/2, АКИП-3308/3)

Положительный

преобразователь

Импульс с положительной полярностью и уровнем < 70 мВ

Отрицательный

преобразователь

Импульс с отрицательной полярностью и уровнем < -70 мВ

Выходной импеданс

50 Ом, ± 2 Ом

Выходной разъем

N(m) - тип

Выходной уровень

200 мВ, фиксированное значение

Погрешность установки

уровня

± 25%

Компенсация фазового

сдвига с разрешение

Разрешение 1 пс для диапазона ≥ 200 пс

Время нарастания

< 40 пс (10% … 90%)

Импульсные аберрации

< ±20% для первых 2 нс

< ±7% до 15 нс

< ±2% до (длит. импульс. – 50 нс)

Время спада

< 8 нс (10% … 90%)

Масса, габариты

преобразователя

125 г, 80 x 28 x 25 мм

ОБЩИЕ ВРЕМЕННЫЕ

ПАРАМЕТРЫ

Источник синхрозапуска

Внутренний, внешний, ручной

Джиттер относительно

переднего фронта

3.5 пс СКЗ макс.

Задержка послезапуска

42 нс ± 2 нс, фиксированное значение.

Позволяет выполнить синхронизацию генератора с
