стробоскопическим осциллографом.

Длительность импульса

200 нс … 4 мкс с шагом 25 нс

Погрешность установки

длительности

±10% ±50 нс

Джиттер длительности

импульса

< 0,015% от длительности импульса (СКЗ)

Задержка внешнего

запуска

1 мкс … 1,3 мс с шагом 200 нс

Внутренний

синхроимпульс

Установка периода: 1 мкс … 1 с с шагом 200 нс.

Погрешность установки: 0,01% ±10 нс

ВХОД ВНЕШНЕЙ

СИНХРОНИЗАЦИИ

Входной импеданс

50 Ом

Входной разъем

sma (f) - тип

Макс. входной уровень

+ 16 дБм, или ± 2 В DC или ACпик

Полоса частот

1 ГГц, связь по входу DC

Фронт запуска

Нарастающий или спадающий (переключаемо)

Уровень синхронизации

-1 В … +1 В с шагом 1 мВ

Чувствительность

< 50 мВ пик-пик (DC … 100 МГц), линейное нарастание до 100 мВ пик-

пик до 1 ГГц

Минимальная

длительность импульса

500 пс при 100 мВ пик-пик

ВЫХОД СИГНАЛА

СИНХРОНИЗАЦИИ

Вид выходного сигнала

Импульсный сигнал с фиксированными амплитудными и временными

параметрами, положительная полярность, запуск по нарастающему

фронту

Входной импеданс

50 Ом, ±0,5 Ом

Входной разъем

sma (f) - тип

Выходной уровень

> 700 мВ фиксировано значение, логический минимум 0 В ± <100 мВ

Длительность импульса

500 нс, ± 100 нс

Задержка между

синхроимпульсами

4 нс, ± 1 нс

Джиттер между

синхроимпульсами

3 пс СКЗ, макс.

Время нарастания

< 400 пс (10% … 90%)

ОБЩИЕ ДАННЫЕ

Источник питания

Адаптер напряжения AC/DC (1,6 А, 5 В, 8 Вт)

Интерфейс

USB 2.0 (USB 1.1 и USB 3.0 совместимый)

Рабочая

температура/влажность

+5…+35 °С /менее 80%

Габаритные размеры,

масса

190 х 180 х 40 мм; 560 г

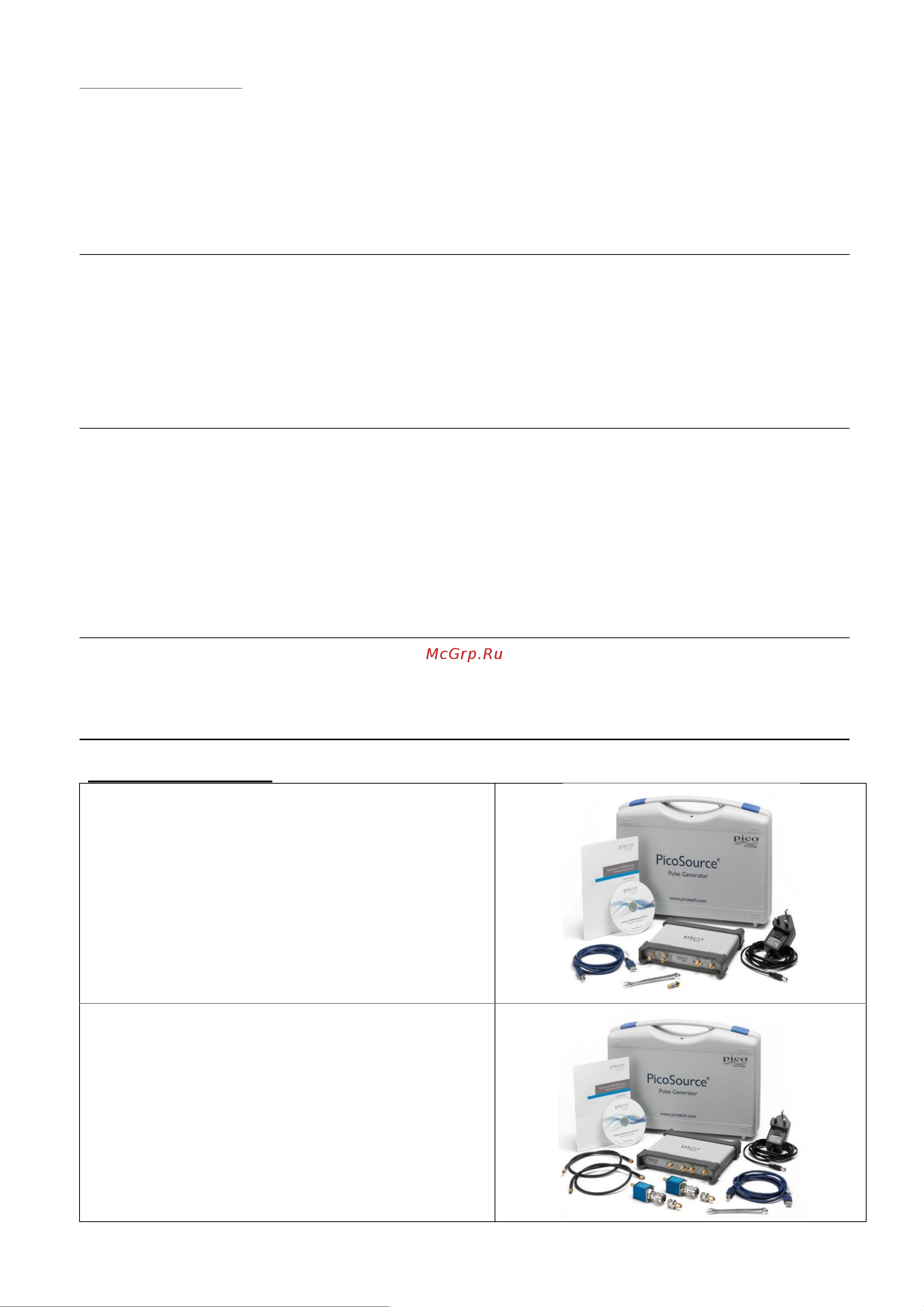

Комплект поставки:

Генератор АКИП-3308/1

1. Диск с программным обеспечением.

2. Адаптер питания.

3. Кабель USB.

4. Ключ рожковый (SMA/PC3.5/2.92).

5. Аттенюатор 20 дБ (10 ГГц) SMA m-f – 2шт.

6. Жесткий кейс из пластика.

Генератор АКИП-3308/2

1. Диск с программным обеспечением.

2. Адаптер питания.

3. Кабель USB.

4. Ключ рожковый (SMA/PC3.5/2.92).

5. Преобразователь на основе туннельного диода, 40 пс (фронт).

6. Преобразователь на основе туннельного диода, 40 пс (срез).

7. Адаптер N(f) – SMA(m) 12 ГГц – 2 шт.

8. Кабель SMA – SMA m-m 50 Ом 60 см – 2 шт.

9. Жесткий кейс из пластика.
