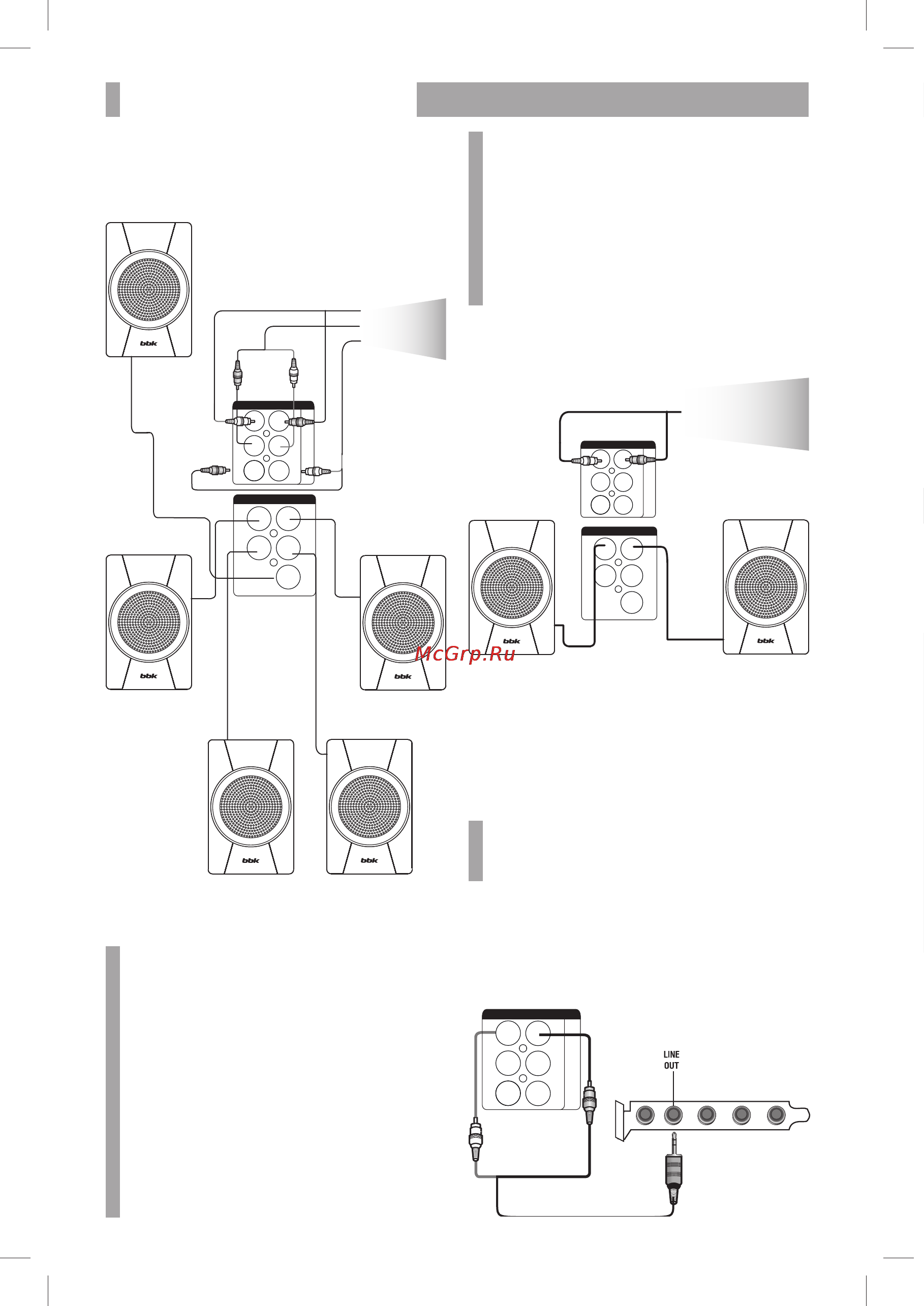

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ 4
ПОДКЛЮЧЕНИЕ К DVDПЛЕЕРУ
С МНОГОКАНАЛЬНЫМ АУДИОВЫХОДОМ
FR FL
SR SL
CEN
SPEAKER OUTPUT
AUX
DVD
5.1
FR FL
SR SL
SUB CEN
SPEAKER INPUT
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Центральный
громкоговоритель
Левый тыловой
громкоговоритель
Правый тыловой
громкоговоритель
Выход 5.1СН
DVD-плеера
ПРИМЕЧАНИЯ
• Перед подключением громкоговорителей убедитесь,
что электропитание устройства отключено.
Подключите соединительные кабели, как показано
на схеме. Обратите внимание, что красный провод
следует вставлять в красные клеммы, а черный –
в черные. При использовании других соединительных
проводов убедитесь, что красные клеммы
громкоговорителей соединены с красными
клеммами сабвуфера («+» к «+»), а черные клеммы
громкоговорителей – с
черными клеммами сабвуфера
(«-» к «-»).
• Проверьте надежность фиксации проводов
в соединительных клеммах, соответствие полярности
подключения и отсутствие контакта оголенных
проводов между собой и с металлическими частями
аппаратуры.
• Соедините выходы 5.1CH DVD-плеера со входами
5.1CH INPUT сабвуфера при помощи трех RCA-кабелей
(прилагаются в комплекте).
• Обратите внимание на правильность подключения всех
каналов и надежность
фиксации разъемов в гнездах,
иначе могут наблюдаться значительные шумы
при воспроизведении.
• При использовании акустической системы совместно
с многоканальным источником сигнала выберите с
помощью пульта ДУ вход 5.1CH (подробнее эта операция
описана в разделе «Подключение и управление»).
ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ
СТЕРЕОФОНИЧЕСКОГО СИГНАЛА
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Аудиовыход
стереофонического
устройства
FR FL
SR SL
CEN
SPEAKER OUTPUT
AUX
DVD
5.1
FR FL
SR SL
SUB CEN
SPEAKER INPUT
Вы можете подключить внешние устройства к
стереофоническому аудиовходу системы.
Для воспроизведения с подключенного внешнего устройства
выберите режим AUX, нажав на клавишу AUX на пульте
дистанционного управления или клавишу INPUT на передней
панели сабвуфера.
ПРИМЕЧАНИЕ
• Обратите внимание, что при подключении
стереофонического устройства громкоговорители
центрального и тыловых каналов работать не будут.
ПОДКЛЮЧЕНИЕ К ЗВУКОВОЙ КАРТЕ
КОМПЬЮТЕРА
Подключение к звуковой карте со стереофоническим
выходом
Звуковая карта
со стереофоническим
выходом
Задняя панель сабвуфера
AUX
DVD
5.1
FR FL
SR SL
SUB CEN
SPEAKER INPUT
