СИСТЕМА ВЫХЛОПА
6.
6.1. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ
6.1.1 Система выпуска должна быть спроектирована так, чтобы
выводить выхлопные газы в атмосферу в ближайшем удобном ме-
сте в установке. Длину пути прохождения газов и число изменений
направления следует поддерживать минимальными во избежание
превышения оптимального размера.
6.1.2 Расчёт воздействия на противодавление основан на огра-
ничении прямыми отрезками трубы, коленами и глушителями. Чем
меньше внутренний диаметр трубы и чем чаще она меняет направ-
ление, тем больше её гидравлическое сопротивление.
6.2. ОПРЕДЕЛЕНИЕ ТРАССЫ
6.2.1 После установления окончательного размера и трассы
трубопровода и глушителя можно определить маршрут выпуска с
учётом следующих факторов:
На соединительном элементе двигателя нужно установить гибкий
сильфонный компенсатор, чтобы двигатель мог двигаться на своих
опорах;
6.2.2 Если глушитель нужно расположить внутри помещения для
установки, его нужно поддерживать с пола по причине его физиче-
ско
го размера и веса;
Может возникнуть необходимость в выполнении температурных
швов в каждом месте изменения направления для компенсации
повышения температуры в трубе во время работы;
Внутренний радиус колена 90° должен быть в 3 раза больше диаме-
тра трубы.
6.2.3 Первичный глушитель следует устанавливать как можно
ближе к двигателю;
Место присоединения не следует направлять на горючие матери-
алы/структуры, в среды, содержащие воспламеняющиеся пары,
где существует опасность того, что газы снова попадут в помеще-
ние •• ••••••••••••••••••••
6.2.4 Все жёсткие трубопроводы должны быть установлены таким
образом, чтобы отверстие для выпуска отработанных газов двига-
теля не подвергалось механическому напряжению. Трассу для труб
нужно выбирать так, чтобы они поддерживались встраиваемыми
элементами каркаса здания или существующей стальной несущей
конструкцией там, где такие методы приемлемы.

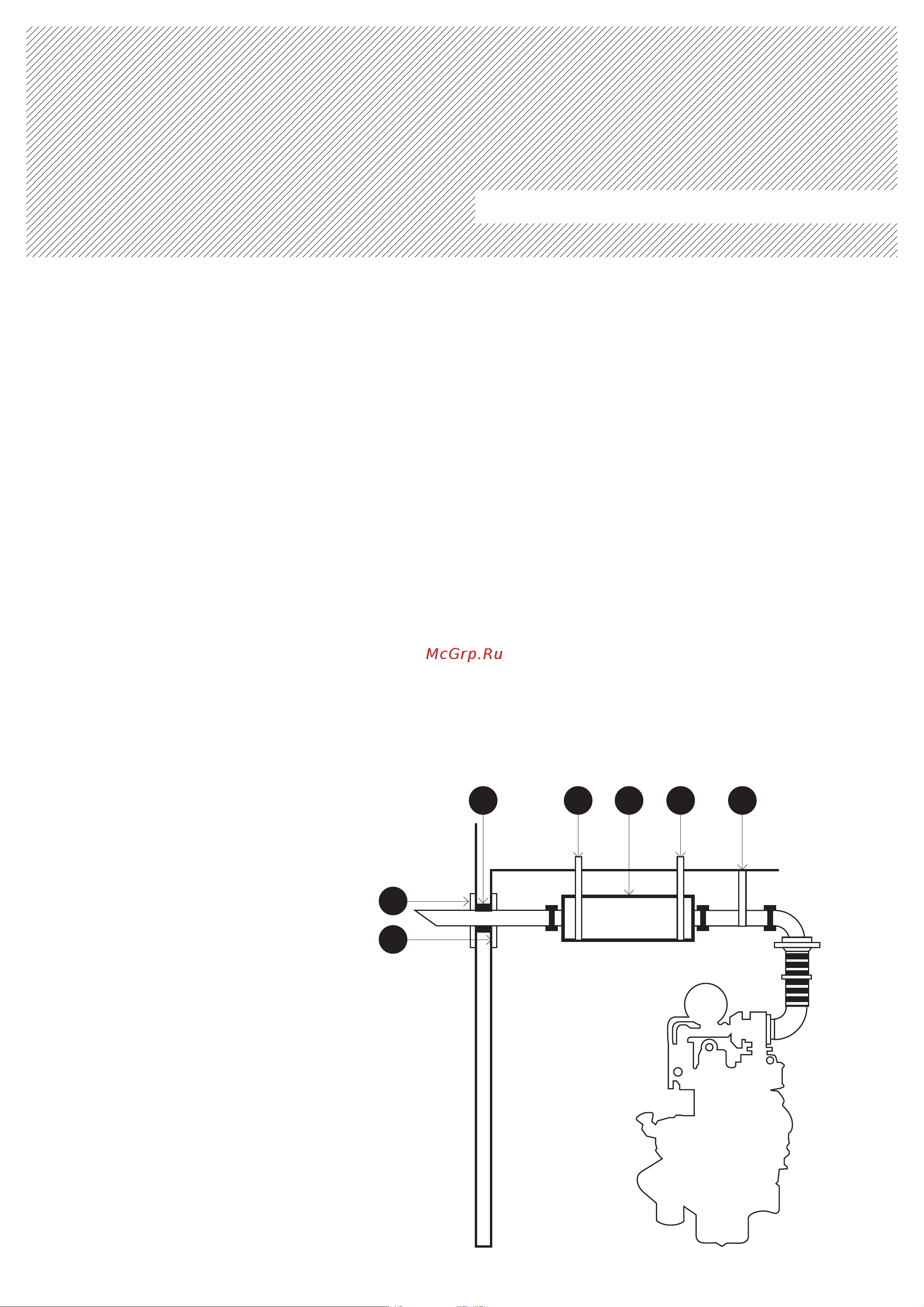

1. Опора трубы
2. Кронштейны с зазором в обручах для
обеспечения возможности продольного
перемещения
3. Изолирующее упл
отнение
4. Первичный глушитель
5. Закрывающие пластины
Рис. 6.1
Система выхлопа (один из вариантов)
122
5
5
3 4
