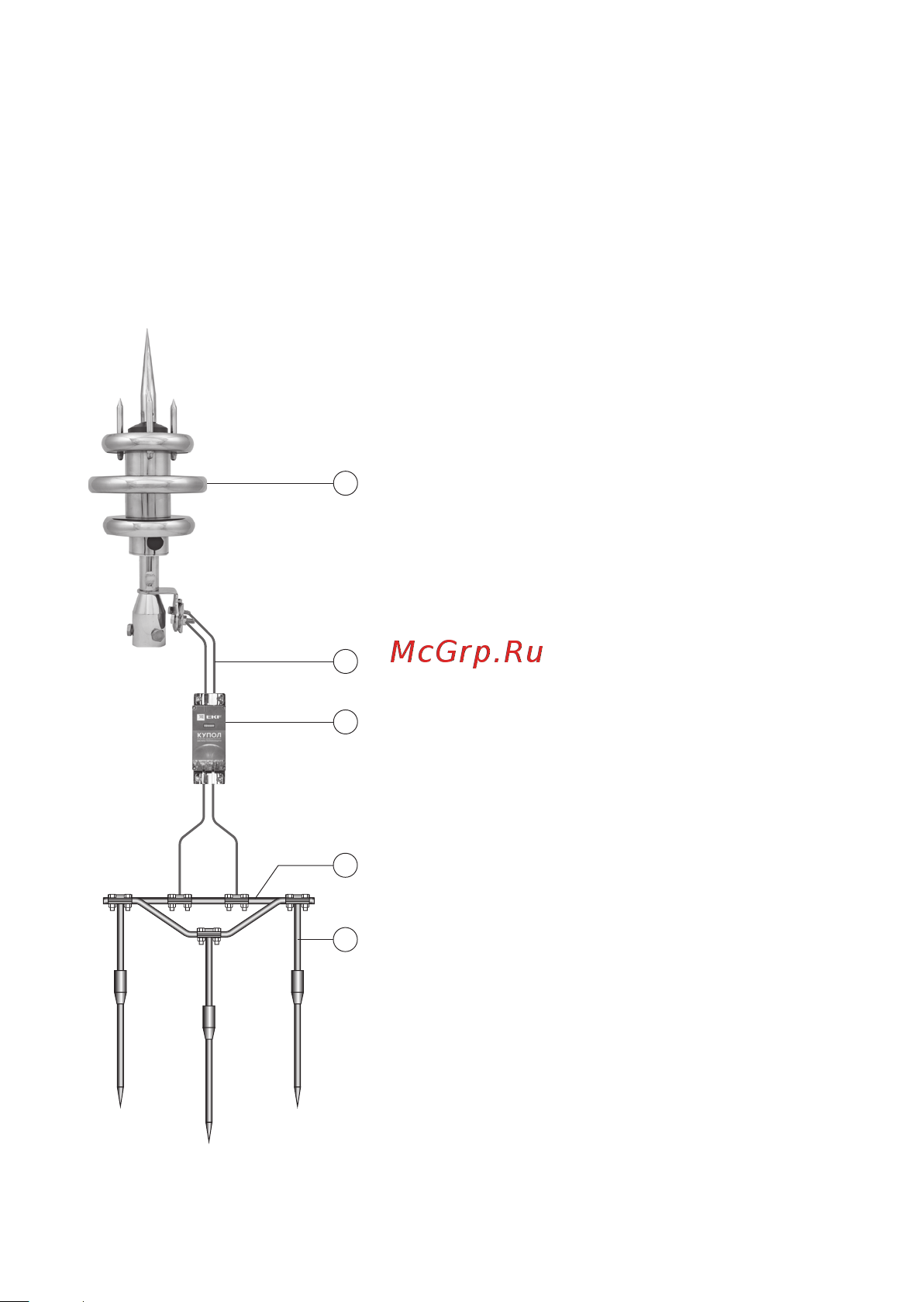

Рисунок 4 – Подключение активного молниеприемника

к комплекту заземления

H – высота установки активного молниеприемника от защищаемой площади;

R – радиус защищенной зоны при высоте установки H активного молниеприем-

ника ОМА-30, ОМА-60;

h – высота установки активного молниеприемника от выступающих частей защи-

щаемой площади;

r – радиус защищенной зоны (в метрах) на высоте h;

4.1 Подключение активного молниеприемника

к комплекту заземления

1. Активный молниеприемник ОМА – 1 шт.;

2. Пруток D=8 мм горячеоцикованный EKF –

2 штуки в параллель (артикулы lp-08-25-hz,

lp-08-127-hz);

3. Счетчик ударов молнии EKF

(артикул lp-acb) – 1 шт.;

4. Зажим полоса 40 - прут 10

(3 пластины 70x70 мм) HZ EKF

(артикул lp-g3101) – 2 шт.;

5. Комплект заземления с заострением

3х3м PROFI, HZ EKF PROxima – комплект

(артикул gc-21301-profi).

Позиции 2, 3, 4, 5 в комплект поставки

активного молниеприемника не входят.

4 ПОДКЛЮЧЕНИЕ АКТИВНОГО МОЛНИЕПРИЕМНИКА
