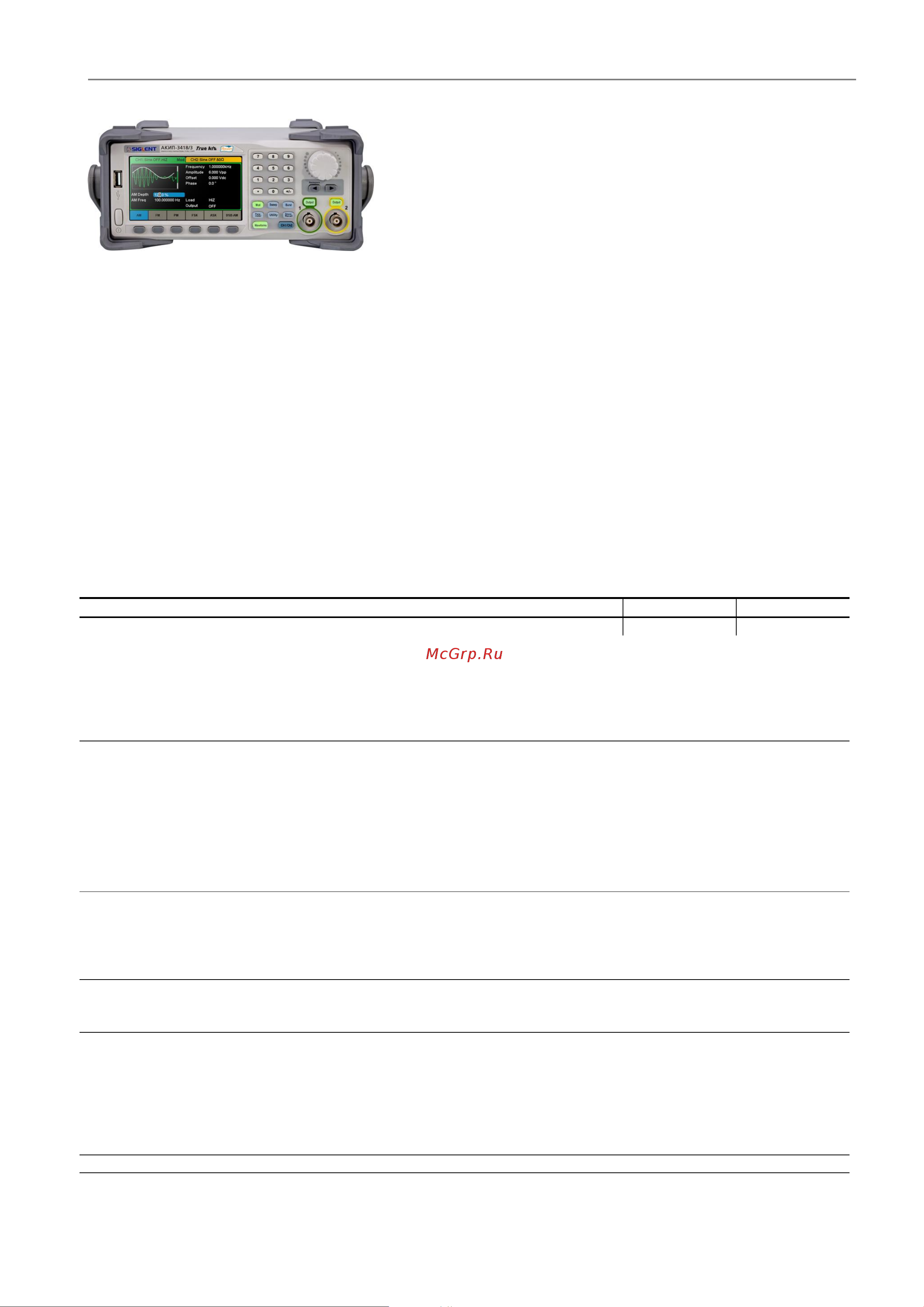

Генераторы сигналов специальной формы

АКИП-3418/3

Генераторы сигналов произвольной формы

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

АКИП™

 2 канала (два независимых выхода)

 Диапазон частот (синус): 1 мкГц – 40 МГц (АКИП-3418/1), 1 мкГц – 80

МГц (АКИП-3418/2), 1 мкГц – 120 МГц (АКИП-3418/3); для меандра до

25 МГц

 Разрешение по частоте 1 мкГц

 Выходное сопротивление: 50 Ом – 100 кОм / HiZ

 Разрядность ЦАП 16 бит; память 8 МБ

 Частота дискретизации до 1,2 ГГц (4хИнтерполяция)

 Использование прямого цифрового синтеза (DDS)

 Технология TrueArb для формирования достоверных сигналов

произвольной формы

 Внутренний опорный генератор: 1*10

-6

(опция: ±2×10

-7

)

 Стандартные формы сигнала (5 видов): синусоидальный,

прямоугольный, треугольный/пила, импульс, белый шум

 Режим формирования сигнала произвольной формы до 20 МГц

 Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ

 Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000

импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000

с, нач. фаза 0º - 360º

 Вход внешнего ОГ (10 МГц), вспомогательный вход/выход

(синхронизация/модуляция)

 Частотомер: 100 мГц - 200 МГц

 Интерфейс: USB, LAN, опция GPIB (ДУ, программирование)

 ПО для формирования сигналов СПФ (EasyWave)

 Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)

 Опция 100: термостатированный опорный генератор (стабильность:

±2×10

-7

)

Технические данные:

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

АКИП-3418/1

АКИП-3418/2

АКИП-3418/3

ВЫХОДНЫЕ

ПАРАМЕТРЫ

(КАН1/ КАН2)

Частотный диапазон (для синуса)

1 мкГц – 40 МГц

1 мкГц – 80 МГц

1 мкГц – 120 МГц

Разрешение

1 мкГц

Погрешность установки частоты

1*10

-6

(опция: ±2×10

-7

)

Выходной уровень (50 Ом)

1 мВ - 10 В

пик-пик

(≤ 20 МГц)

1 мВ - 5 В

пик-пик

(>20 МГц)

Погрешность установки уровня

±(1%+1мВпп), 10 кГц син., 0 В смещение

Выходное сопротивление

1 МОм/ 50 Ом

СИНУСОИДА

Коэффициент гармоник

 -65 дБн от 0 до 10 МГц,

<-60 дБн свыше 10 МГц до 20 МГц,

< -55 дБн свыше 20 МГц до 40 МГц,

<-50 дБн свыше 40 МГц до 60 МГц,

<-45 дБн свыше 60 МГц до 80 МГц,

<-40 дБн свыше 80 МГц до 100 МГц,

<-38 дБн свыше 100 МГц до 120 МГц.

КНИ (коэфф. нелин. искажений)

< 0,075 % (0 дБм, 10 Гц – 20 кГц)

Негармонические составляющие

-70 дБн ≤ 50 МГц,

-65 дБн > 50 МГц.

МЕАНДР

Частотный диапазон

1 мкГц – 25 МГц

Время нарастания/спада

≤ 9 нс

Выброс

< 3%

Перестраиваемая скважность

0,001 – 99,999%

Джиттер (скз)

≤ 150 пс

ПИЛА, ТРЕУГОЛЬНИК

Диапазон частот

1 мкГц – 1 МГц

Нелинейность

<1%

Перестраиваемая скважность

0,0 – 100,0%

ИМПУЛЬС

Диапазон частот

1 мкГц – 25 МГц

Длительность импульса

От 16,3 нс

Погрешность установки длительности

±(0,01%+0,3 нс)

Время нарастания/спада

8,4 нс – 22,4 с, разрешение 100 пс

Диапазон изменения скважности

0,001% - 99,999%

Выброс

< 3%

Джиттер (скз)

≤ 150 пс

БЕЛЫЙ ШУМ

Полоса частот (белый шум)

120 МГц (- 3 дБ)

ПРОИЗВОЛЬНАЯ

ФОРМА (СПФ)

Диапазон частот

1 мкГц – 20 МГц

Длина памяти

8 – 8 М точек

Разрешение ЦАП

16 бит

Частота дискретизации

75 МГц (TrueArb), 300 МГц (DDS)
