4. Поиск устройства

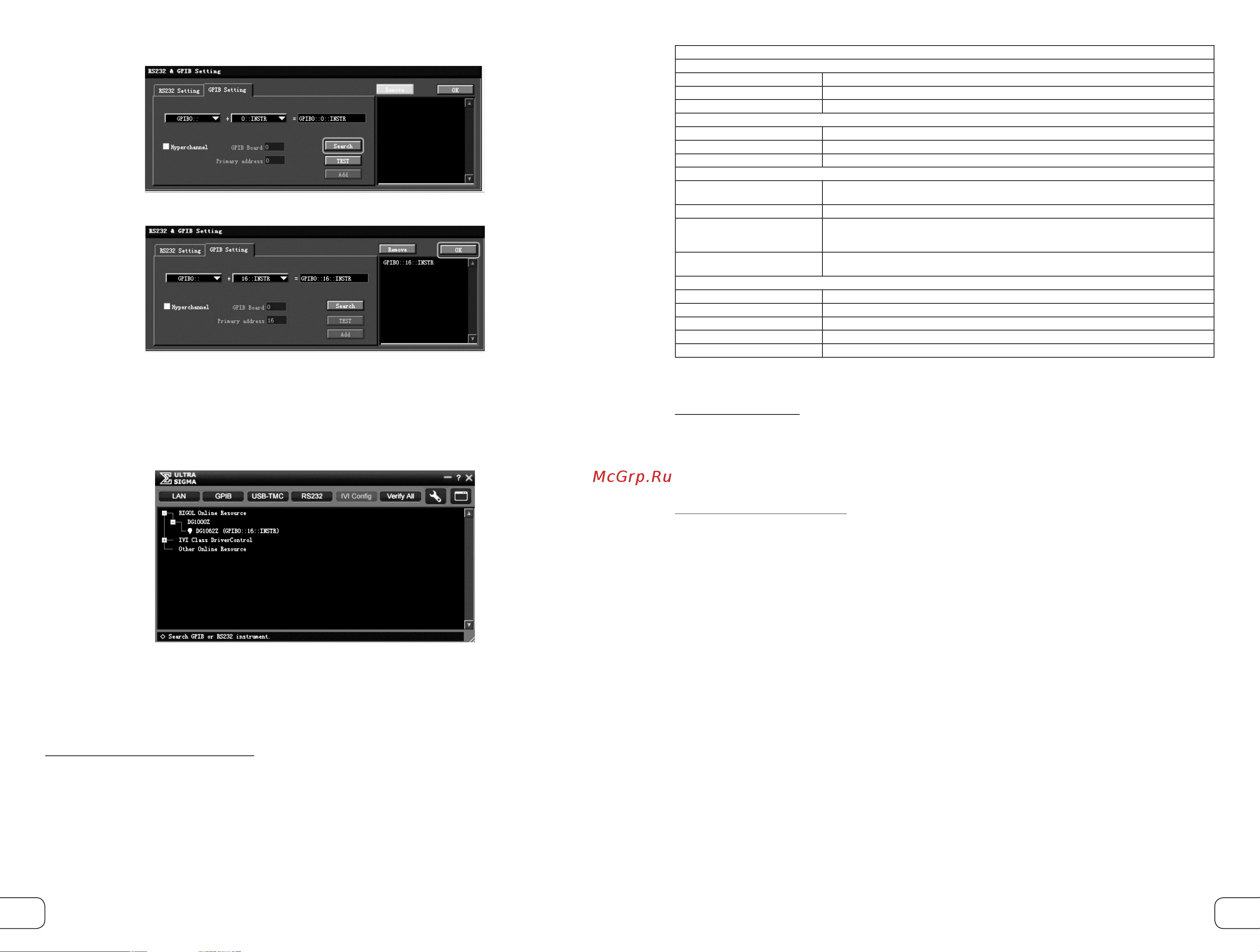

Запустите ПО Ultra Sigma и кликните GPIB. Появится окно

Кликните search и программа выполнит поиск GPIB-приборов, подключенных в данный момент к ПК, и найденные

ресурсы отобразятся в правой части окна, как показано на рисунке

Нажмите OK, чтобы его добавить .

Если ресурсы не найдены автоматически:

• Выберите адрес карты GPIB, установленный в ПК из списка «GPIB0::», и выберите GPIB-адреса, присвоенные для

генератора из списка «0::INSTR».

• Нажмите кнопку «Тест», чтобы проверить, работает ли связь GPIB нормально; если нет, пожалуйста, следуйте соот-

ветствующим сообщениям, чтобы решить проблему.

5. Просмотр подключенных устройств

Нажмите OK для возврата в основной интерфейс Ultra Sigma. Найденные приборы появятся в каталоге «RIGOL Online

Resource», как показано на рисунке ниже.

6. Проверка соединения

Правой клавишей мыши кликните по имени прибора «DG1062Z (GPIB0::16::INSTR)» и выберите «SCPI Panel Control»

в качестве панели, через которую дистанционно можно посылать команды и считывать данные.

7. Загрузка LXI веб-страницы

Поскольку этот генератор соответствует стандартам устройств Lxi Core 2011, то можно загрузить веб-страницу LXI

через Ultra Sigma (щелкните правой кнопкой мыши имя ресурса и выберите LXI-Web) или непосредственно введя IP-

адрес в браузере. Полная информация о приборе (включая модель, изготовителя, серийный номер, описание, MAC-

адрес и IP-адрес и т.д.) будет отображаться на странице.

4.9. Устранение неисправностей

Ниже в качестве примера приведено описание процесса обнаружения неисправности в процессе эксплуатации

DG1000Z и методы проверки. Если Вы столкнулись с любой из описанных неисправностей, действуйте в указанной по-

следовательности. Если устранение неисправности не возможно, обратитесь в компанию RIGOL Technologies Inc., при

этом необходимо предоставить информацию о Вашем приборе (см. Utility ® Сист инфо).

1. Если при включении прибора при нажатии кнопки электропитания дисплей остается черным, нет никакого

отображения:

1) Проверьте надежность соединения разъема источника электропитания.

2) Проверьте исправность кнопки электропитания.

3) После действий 1 и 2 заново включите прибор.

4) Если по-прежнему нет возможности правильной эксплуатации прибора, обратитесь в компанию RIGOL Technologies Inc.

2. Дисплей слишком темный, изображение не читается:

1) Проверьте настройки яркости и контрастности дисплея. Возможно, установленные показатели слишком малы.

RIGOL, 2019

Общие технические характеристики

Питание

Напряжение питания 100-240 В, 45-440 Гц

Потребляемая мощность Менее 50 Вт

Предохранитель 250 В, T3 15 A

Дисплей

Тип 3.5” TFT LCD

Разрешение 320 по горизонтали х 240 по вертикали

Количество цветов 16 миллионов

Параметры окружающей среды

Диапазон температур

Рабочий: 10 °C-40 °C (устанавливается отдельно)

Хранения: -20 °C-60 °C

Метод охлаждения Принудительное, вентилятором

Относительная влажность

Менее 30 °C: при ≤95% относительной влажности

30 °C - 40 °C: при ≤75% относительной влажности

40 °C - 50 °C: при ≤45% относительной влажности

Высота над уровнем моря

Рабочая: менее 3000 м

Хранения: менее 15000 м

Механические параметры

Размеры (ширина×высота×глубина) 261,5 мм×112 мм×318,4 мм

Масса Без упаковки 3,2 кг; с упаковкой 4,5 кг

Порты USB Host, USB Device, LAN

Класс защиты по IP IP2X

Интервал калибровки Рекомендуемый интервал калибровки – 1 год

Генераторы функций/сигналов произвольной формы серии DG1000Z имеют два канала СН1 и СН2. Если не указано

иное, то в качестве примера в данном Руководстве описаны способы работы канала СН1, при этом способы работы

канала СН2 аналогичен описанным для СН1.

2.4. Комплектность

1. Прибор .....................................................................................................................................................................1 шт.

2. Сетевой шнур..........................................................................................................................................................1 шт.

3. Кабель USB .............................................................................................................................................................1 шт.

4. Кабель BNC .............................................................................................................................................................1 шт.

5. Краткая инструкция ................................................................................................................................................1 экз.

6. Руководство по эксплуатациия .............................................................................................................................1 экз.

7. Методика поверки МП 206.1-077-2019 .................................................................................................................1 экз.

2.5. Подготовка персонала

Требуется специальная подготовка персонала.

1. К эксплуатации допускается персонал, имеющий образование не ниже среднего специального со специализацией

в области электроники, электросвязи, электроэнергетики, метрологии и приборостроения.

2. Любые манипуляции с прибором со снятой крышкой может выполнять только специально обученный персонал,

имеющий группу по электробезопасности III и выше (с соответствии с правилами эксплуатации электроустановок

потребителей).

RIGOL, 2019
