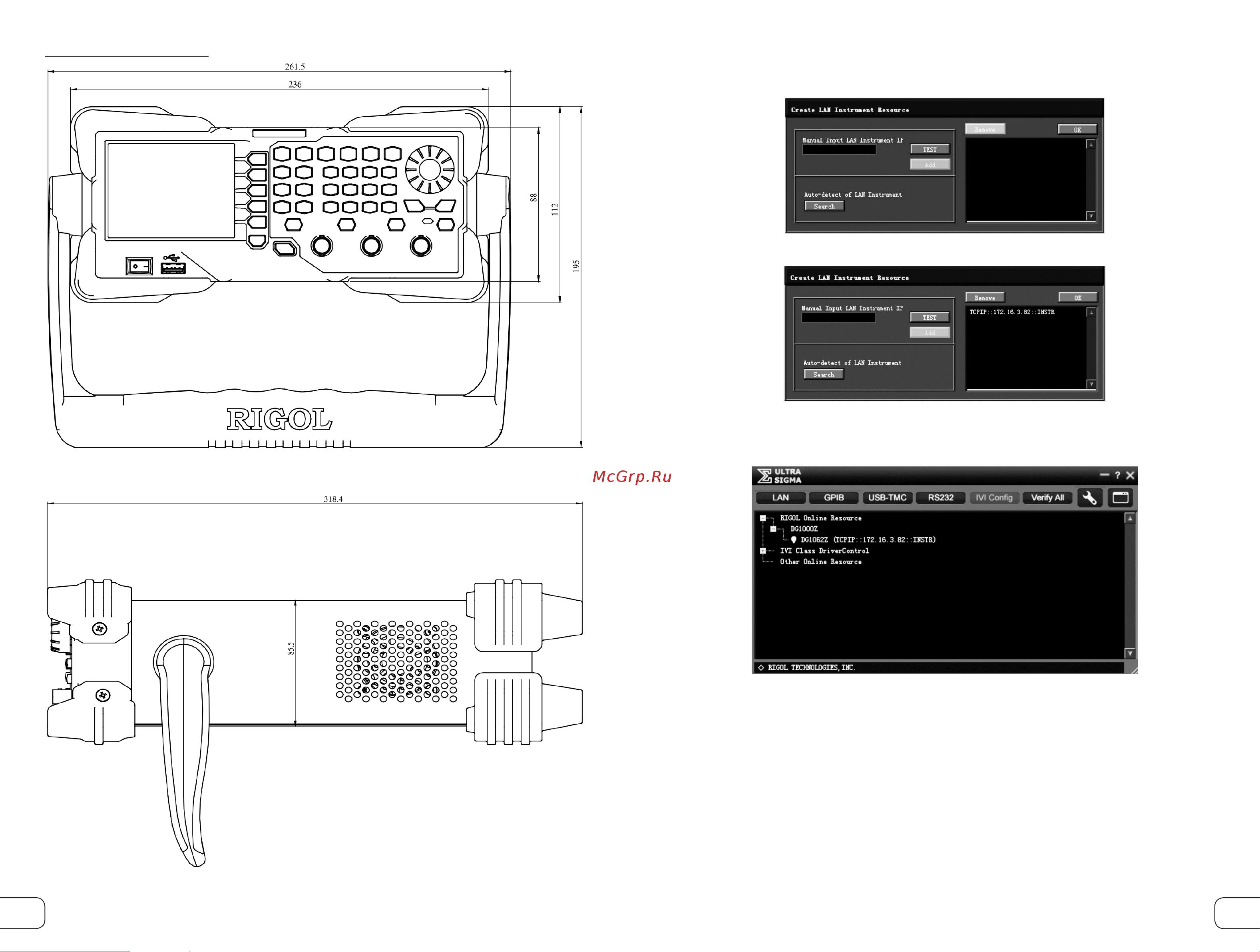

2.6. Габаритные размеры

Вид спереди, единица измерения: мм

Вид сбоку, единица измерения: мм

RIGOL, 2019

Если генератор подключен к локальной сети вашего ПК, пожалуйста, получите актуальные параметры сети (напри-

мер, IP-адрес) и настройте параметры сети генератора в соответствии с описанием в разделе «Настройка параметров

локальной сети».

3. Поиск устройства

Запустите ПО Ultra Sigma и кликните LAn. Появится окно

Кликните search и программа выполнит поиск приборов, подключенных в данный момент к локальной сети, и най-

денные ресурсы отобразятся в правой части окна, как показано на рисунке

Нажмите OK, чтобы его добавить.

4. Просмотр, подключенных устройств

Найденные приборы появятся в каталоге «RIGOL Online Resource», также будут отображаться номер модели и ин-

формация об USB, как показано на рисунке ниже.

5. Проверка соединения

Правой клавишей мыши кликните по имени прибора «DG1062Z (TCPIP::172.16.3.82::INSTR)» и выберите «SCPI Panel

Control» в качестве панели, через которую дистанционно можно посылать команды и считывать данные.

6. Загрузка LXI веб-страницы

Поскольку этот генератор соответствует стандартам устройств Lxi Core 2011, то можно загрузить веб-страницу LXI

через Ultra Sigma (щелкните правой кнопкой мыши имя ресурса и выберите LXI-Web) или непосредственно введя IP-

адрес в браузере. Полная информация о приборе (включая модель, изготовителя, серийный номер, описание, MAC-

адрес и IP-адрес и т.д.) будет отображаться на странице.

4.8.3. Удаленное управление через GPIB

1. Подключение устройства

Подключите генератор к вашему компьютеру, используя конвертеру USB-GPIB (опция).

Примечание: пожалуйста, убедитесь, что плата интерфейса GPIB установлена на Вашем ПК. Подключите конвер-

тер USB разъем конвертера USB-GPIB к разъему USB-host на передней панели генератора, а выход GPIB конвертера

с разъемом GPIB платы, установленной в ПК.

2. Установка драйвера GPIB-карты

Инсталлируйте драйвер платы GPIB, которая установлена в Вашем ПК.

3. Установка адреса GPIB

Нажмите Utility ® Устан порт ® GPIB и задайте GPIB адрес для генератора.
