3. Поиск устройства

Запустите ПО Ultra Sigma и компьютер начнет автоматический поиск подключенных устройств. Можно также клик-

нуть на USB-TMC для поиска прибора.

4. Просмотр подключенных устройств

Найденные приборы появятся в каталоге «RIGOL Online Resource», также будут отображаться номер модели и ин-

формация об USB, как показано на рисунке ниже.

5. Проверка соединения

Правой клавишей мыши кликните по имени прибора «DG1062Z (USB0::0x1AB1::0x0642::DG1ZA000000000::INSTR)»

и выберите «SCPI Panel Control» в качестве панели, через которую дистанционно можно посылать команды и считы-

вать данные.

4.8.2. Удаленное управление через LAN

1. Подключение устройства

Соедините разъем LAN, расположенный на задней панели прибора с ПК через сетевой кабель.

2. Конфигурирование сетевых параметров

1) DHCP режим

Если сеть поддерживает DHCP, то DHCP-сервер присваивает генератору сетевые параметры (IP адрес, маска под-

сети, шлюз и DNS) автоматически.

2) Автоматический (Авто) IP режим

Если сеть не поддерживает DHCP и DHCP режим генератора не активен или прибор подключен к ПК напрямую, то

на генераторе можно выбрать Авто IP режим и присвоить IP адрес от 169.254.0.1 до 169.254.255.254, а маска подсети

автоматически станет 255.255.0.0.

3) Ручной режим IP

Включите ручной режим IP и отключите режим DHCP, а также автоматический режим IP, чтобы установить пара-

метры сети вручную.

Если генератор подключен к ПК напрямую, установите IP-адреса, маски подсети и шлюзы для ПК и генератора.

Маски подсети и шлюзы генератора и ПК должны быть одинаковыми, а IP-адреса должны находиться в одном сегменте

сети (подробнее см. протокол TCP/IP). Например, как приведено в таблице ниже.

Сетевые параметры ПК Генератор

IP адрес 192.16.3.3 192.16.3.8

Маска подсети 255.255.255.0 255.255.255.0

Шлюз по умолчанию 192.16.3.1 192.16.3.1

RIGOL, 2019

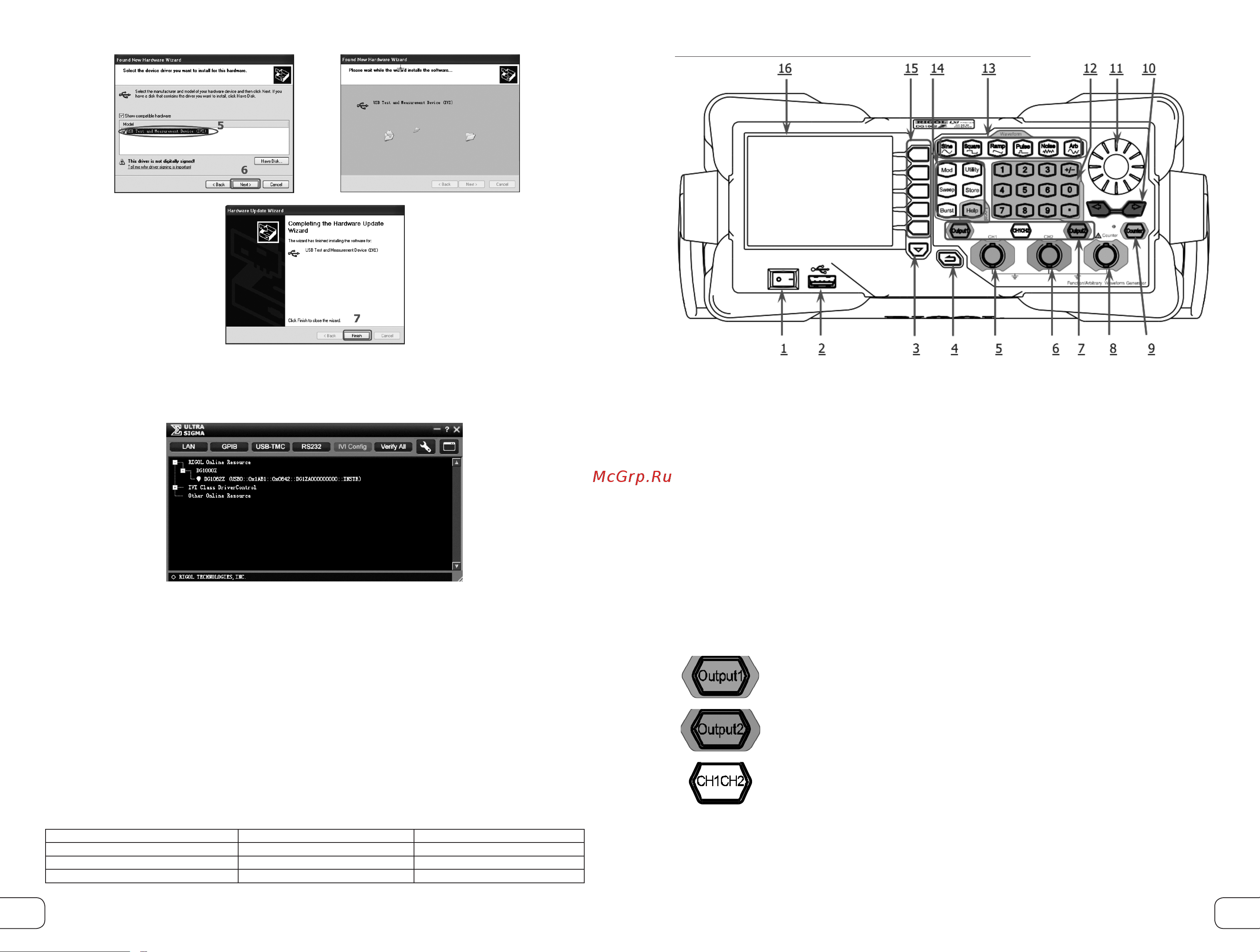

2.7. Описание органов управления на передней панели

1. Кнопка включения источника питания

Используется для включения или выключения генератора сигналов.

2. USB Host

Осуществляется поддержка USB-носителей с форматом FAT32, прямое подключение осциллографов Rigol, подклю-

чение амплитудного усилителя PA1011 и переходника USB-GPIB

Поддержка USB-носители с форматом FAT32: чтение расположенных на USB-носителе файлов форм сигналов.

Реализована возможность сохранения на USB-носитель данных о текущем состоянии прибора и редактированной

форме сигнала, сохранения изображения с дисплея в графическом формате (.Bmp).

Прямое подключение осциллографов Rigol: позволяет передавать формы сигналов напрямую от осциллографа к

генератору и наоборот не используя дополнительных устройств

Подключение амплитудного усилителя PA1011. Можно управлять амплитудным усилителем в он-лайн режиме для

увеличения мощности выходного сигнала генератора

Переходник USB-GPIB. Предоставляет возможности по управлению GPIB-устройств через интерфейс USB-host

3. Перелистывание страниц меню

Открывает предыдущую или следующую страницы текущего раздела меню.

4. Возврат на один уровень вверх в меню

Выход из текущего меню с возвратом в меню на один уровень вверх.

5. Разъем выхода сигнала СН1

Разъем BNC, номинальный выходной импеданс 50 Ω.

При включенном Output1 (загорается подсветка кнопки) через разъем осуществляется вывод сигнала канала СН1

текущей конфигурации.

6. Разъем выхода сигнала СН2

Разъем BNC, номинальный выходной импеданс 50 Ω.

При включенном Output2 (загорается подсветка кнопки) через коннектор осуществляется вывод сигнала канала

СН1 текущей конфигурации.

7. Область управления выходом сигнала

Используется для контроля вывода сигнала СН1.

- нажмите данную кнопку, подсветка кнопки загорится, включится вывод сигнала канала СН1. В этот момент с

разъема [CH1] начнется вывод сигнала канала СН1 текущей конфигурации.

- повторно нажмите данную кнопку, подсветка кнопки погаснет, вывод сигнала канала СН1 прекратится.

Используется для контроля вывода сигнала СН2.

- нажмите данную кнопку, подсветка кнопки загорится, включится вывод сигнала канала СН2. В этот момент с

разъема [CH2] начнется вывод сигнала канала СН2 текущей конфигурации.

- повторно нажмите данную кнопку, подсветка кнопки погаснет, вывод сигнала канала СН2 прекратится.

Используется для переключения между каналами СН1 и СН2 при выборе текущего канала.

ВНИМАНИЕ!

Оба выхода каналов СН1 и СН2 оборудованы защитой от перегрузки, которая включается при возникновении любой из приведенных

ниже ситуаций. При срабатывании защиты от перегрузки на дисплее появится предупредительная надпись, вывод сигнала прекратится.

• Амплитуда установлена выше 2 Впп или смещение выводного сигнала более |2В

|, входное напряжение более ±11,5×(1±5%)D

(<10 кГц).

• Амплитуда прибора установлена ниже или равна 2 Впп или смещение выводного сигнала менее или равно |2 В

|, входное напряже-

ние более ±3,5×(1±5%) В (<10 кГц).

RIGOL, 2019
