3. Укладка гибкой черепицы

ТЕХНОНИКОЛЬ SHINGLAS

УКЛАДКА

ГИБКОЙ ЧЕРЕПИЦЫ

УКЛАДКА

ГИБКОЙ ЧЕРЕПИЦЫ

РАЗМЕТКА СКАТА

ФИКСАЦИЯ РЯДОВОЙ ЧЕРЕПИЦЫ

ФИКСАЦИЯ

РЯДОВОЙ ЧЕРЕПИЦЫ

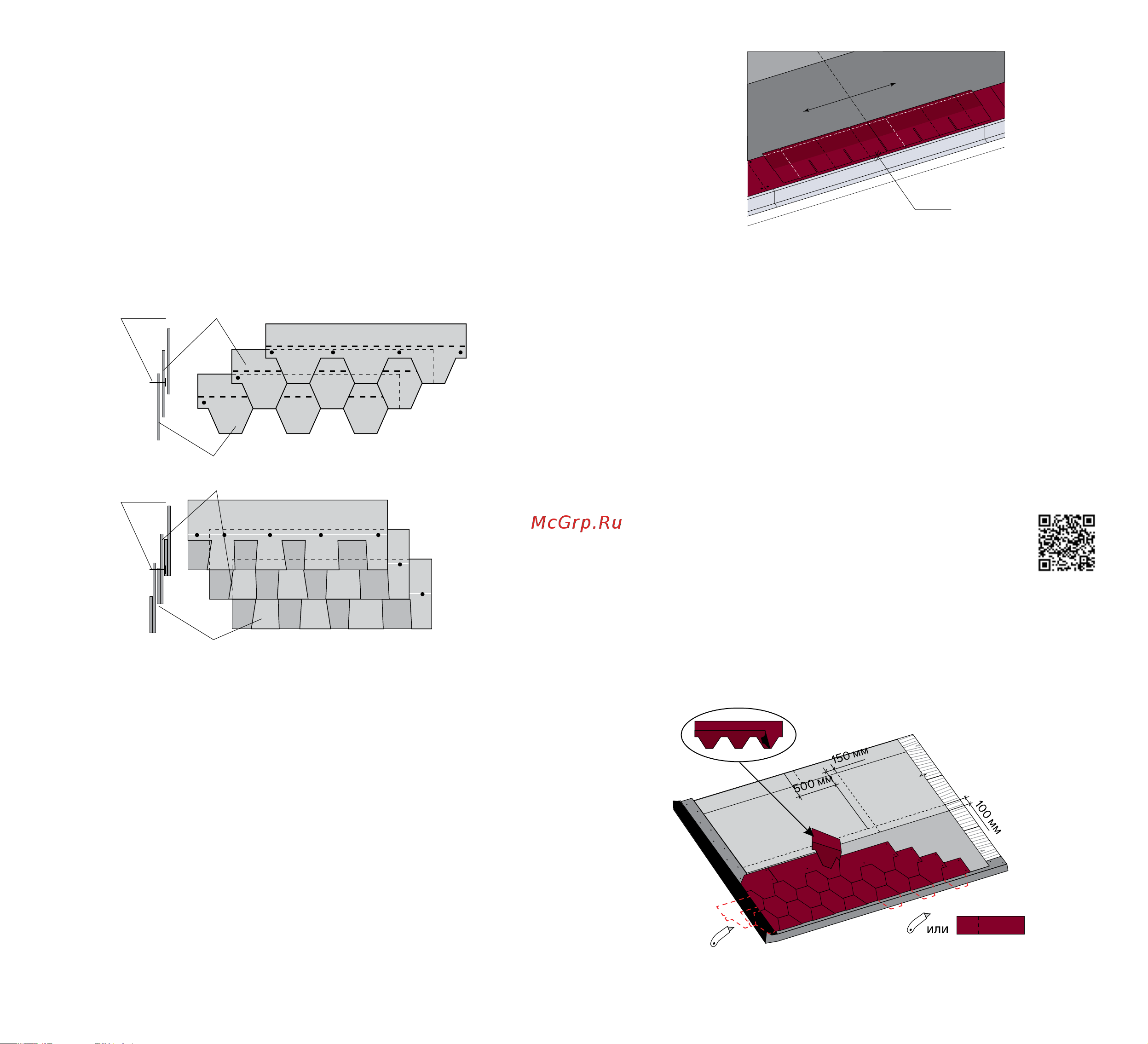

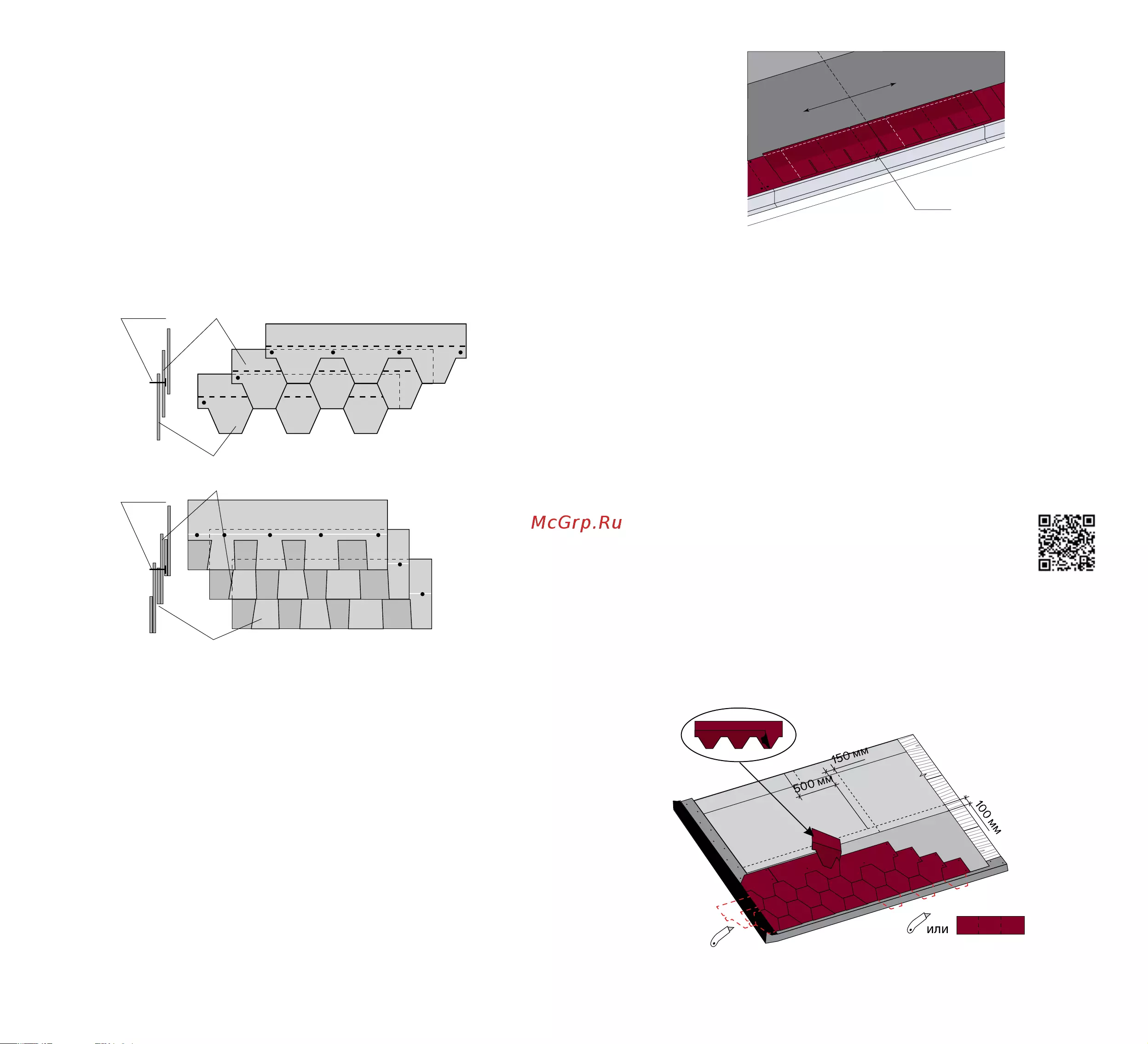

3.1. Разметка ската

Разметочные линии играют роль направляющих и помогают

выравнивать гибкую черепицу по горизонтали ивертикали.

Помимо этого они выравнивают гибкую черепицу,

если в скат врезан какой-либо элемент крыши или

нарушена геометрия ската кровли. Шаг вертикальных

линий соответствует ширине рядовой черепицы, а шаг

горизонтальных линий наносится на каждые пять рядов

черепицы (≈80 см). Разметочные линии несут исключительно

направляющую функцию. Они не служат ориентиром,

покоторому нужно прибивать черепицу (Рис. 23).

3.2. Фиксация рядовой черепицы

Каждая рядовая черепица крепится коснованию кровли

спомощью специальных оцинкованных гвоздей с широкими

шляпками, количество которых зависит от угла наклона ската.

Правильное прибивание специальных гвоздей— очень важ-

ный момент. Гвозди следует прибивать таким образом, чтобы

шляпка находилась в одной плоскости с поверхностью гибкой

черепицы, а не врезалась в нее.

Монтаж может осуществляться при помощи ручного

молотка или при помощи пневматического гвоздезабивного

нейлера (Рис. 24).

Рис. 23

1 м

80 см

Рис. 25

Рис. 24

Коньково-карнизная черепица

25 мм

«вестерн»

25 мм25 мм

«аккорд»

25 мм 25 мм

«соната»

25 мм25 мм

«брикс»

25 мм

12–45° 45–90°

25 мм

25 мм 25 мм

«драконий зуб»

монтажная полоса для гвоздей

25 мм 25 мм

50 мм 50 мм

«континент»*

Мастика ТЕХНОНИКОЛЬ ФИКСЕР

диаметр точки 20 мм

179 мм179 мм

50 мм50 мм 100 мм100 мм

25 мм

100 мм 100 мм50 мм 50 мм

35-40 мм 35-40 мм

25 мм 25 мм

Мастика ТЕХНОНИКОЛЬ ФИКСЕР

диаметр точки 20 мм

Мастика ТЕХНОНИКОЛЬ ФИКСЕР

диаметр точки 20 мм

«атлантика»

* Гвозди 45 мм
