46 47УКЛАДКА

ГИБКОЙ ЧЕРЕПИЦЫ

УКЛАДКА

ГИБКОЙ ЧЕРЕПИЦЫ

ФИКСАЦИЯ

СТАРТОВОЙ ПОЛОСЫ

Рис. 26

нижний ряд

Примечание: при использовании нейлера скорость работ

может увеличиться в 2–3 раза!

Правильное расположение гвоздей и их количество

для каждой формы гибкой черепицы указано на рис. 25.

ВНИМАНИЕ! В форме нарезки «драконий зуб» гвоздь одно-

временно должен крепить место нахлеста двух составных

частей черепицы (Рис.26). Для ориентира завод-произво-

дитель наносит специальную монтажную линию на лицевую

поверхность черепицы (Рис.25). По месту монтажа следует

убедиться, что данное условие выполняется. Для монтажа

коллекций Континент и Атлантика следует применять гвозди

длиной 45 мм.

Рис. 27

1–2 см

В качестве стратовой полосы возможно применить рядовую

черепицу формы нарезки «соната», «аккорд», «брикс» превари-

тельно обрезав лепестки гонта. При укладке тыльная сторона

в зоне отсутствия клейкого слоя промазывается мастикой

ФИКСЕР. Далее укладывается аналогично монтажу коньково-

карнизной черепицы.

При форме нарезки «драконий зуб» стартовая полоса

укладывается из рядовой черепицы без предварительной

обрезки, тыльная сторона гонта промазывается мастикой

Фиксер в местах отсутствия клеевого слоя. Вэтом случае

используется метод монтажа, аналогичный способу укладки

выкройки изрядовой черепицы.

3.4. Правила фиксации первого и последующих

рядов рядовой черепицы

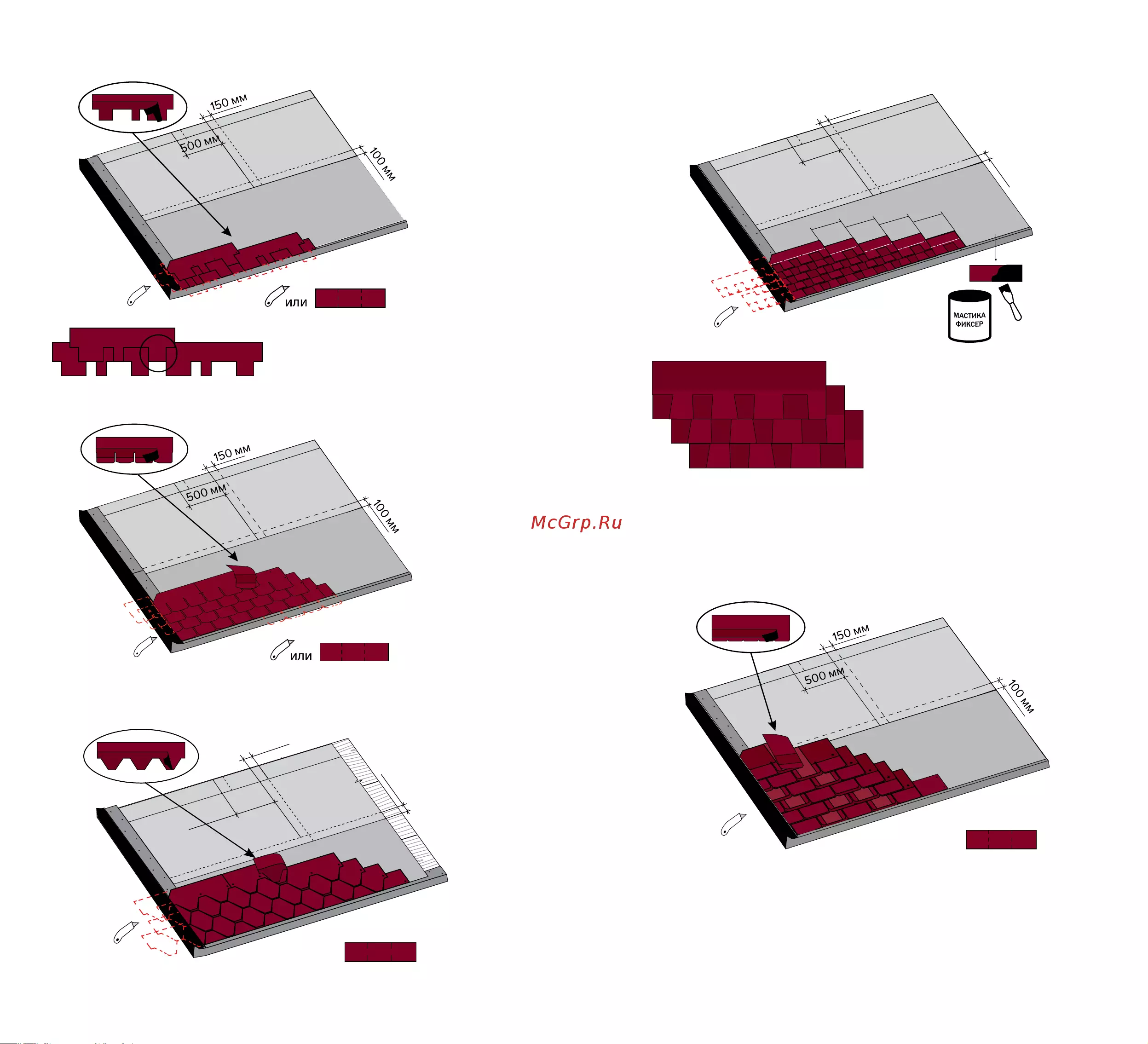

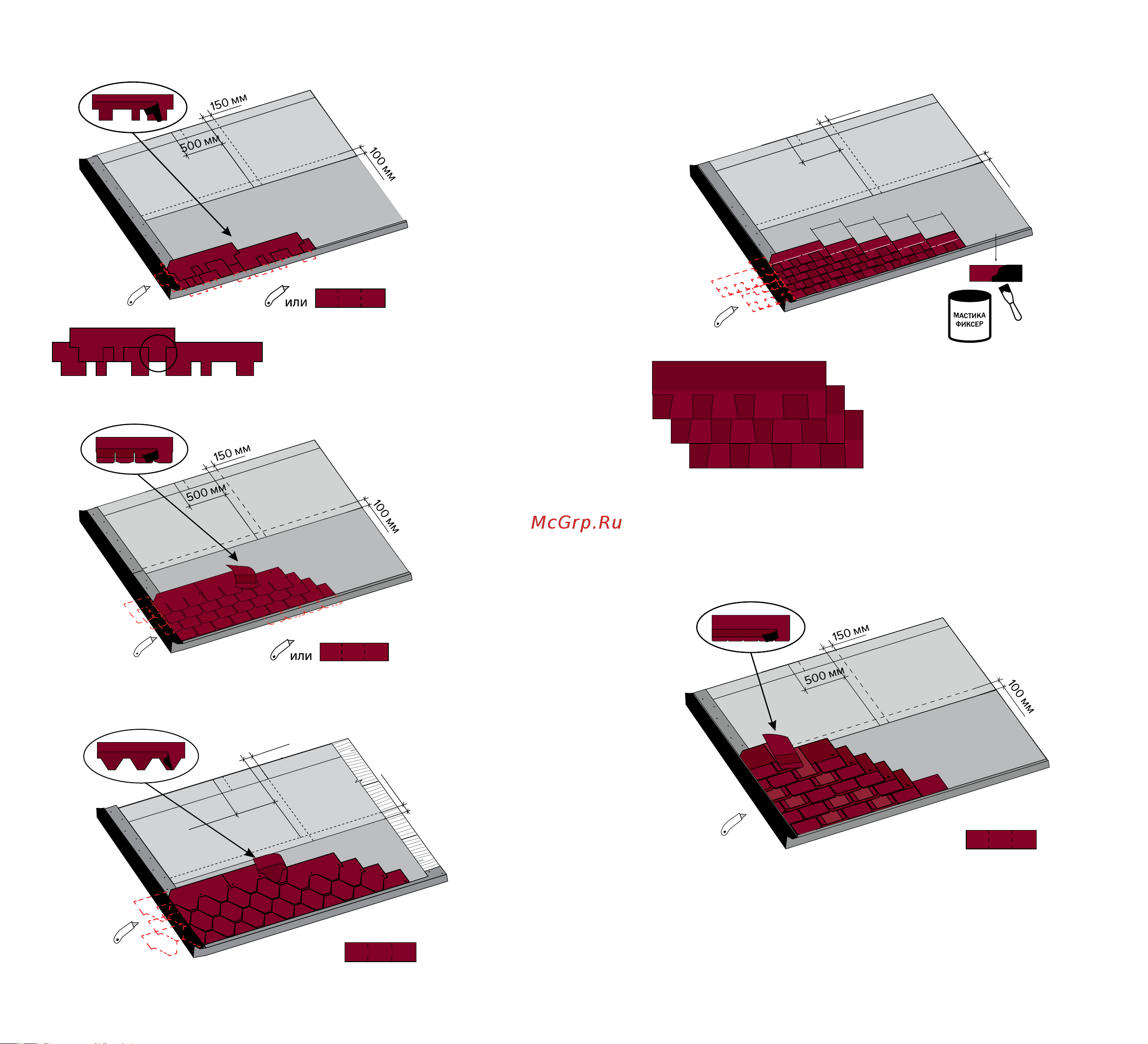

На длинных скатах укладку первого ряда рекомен-

дуется производить с центра ската для удобства

нивелировки по горизонтали. Первый ряд укладывается с

отступом от начальной полосы на 1–2 см (Рис. 27).

Монтаж необходимо производить диагональными полоса-

ми (Рис. 28).

ПРАВИЛА ФИКСАЦИИ ПЕРВОГО

ИПОСЛЕДУЮЩИХ РЯДОВ

Примечание: следите за тем, чтобы при монтаже вышеле-

жащего ряда черепицы гвозди одновременно фиксировали

нижележащий ряд для обеспечения надежности и долговеч-

ности кровельного покрытия.

3.3. Фиксация стартовой полосы

В качестве стартовой полосы применяется универсальная

коньково-карнизная черепица либо выкройка из рядовой

черепицы (гонт с обрезанными лепестками). Коньково-кар-

низная черепица наклеивается поверх подкладочного ковра

с отступом от места перегиба 1–2см и прибивается гвоздями

(Рис.27). Величина отступа зависит от длины и угла наклона

ската. При увеличении длины и крутизны ската отступ от места

перегиба металлической карнизной планки также увеличива-

ется.

крепеж

верхний ряд

Для формы нарезки «соната»

Сдвиг

1/2 лепестка

Рис. 28а

крепеж верхний ряд

нижний ряд
