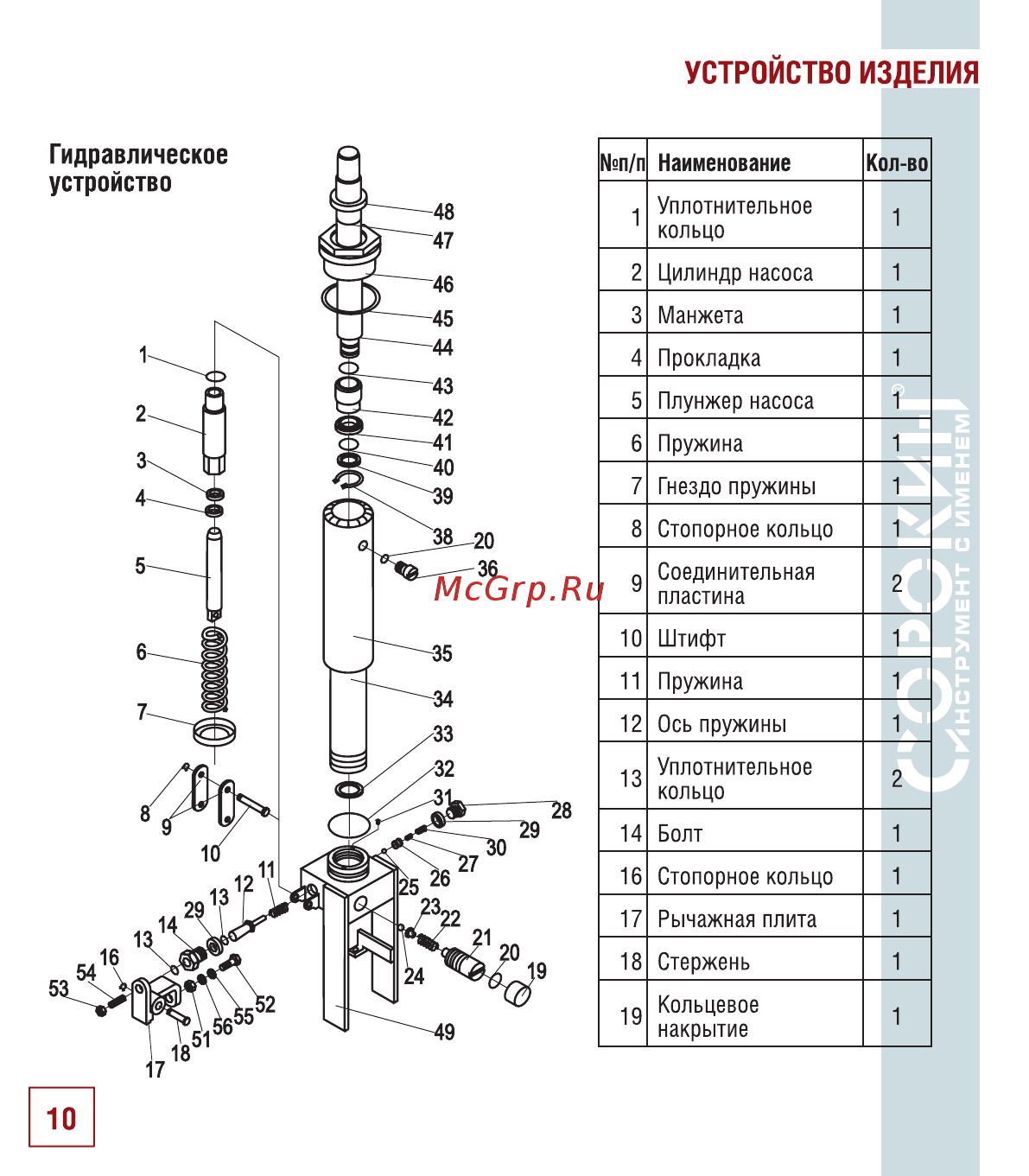

УСТРОЙСТВО ИЗДЕЛИЯ п п 10 Наименование Кол во Уплотнительное 1 кольцо 1 2 Цилиндр насоса 1 3 Манжета 1 4 Прокладка 1 5 Плунжер насоса 1 6 Пружина 1 7 Гнездо пружины 1 8 Стопорное кольцо 1 Соединительная 9 пластина 2 10 Штифт 1 11 Пружина 1 12 Ось пружины 1 Уплотнительное 13 кольцо 2 14 Болт 1 16 Стопорное кольцо 1 17 Рычажная плита 1 18 Стержень 1 Кольцевое 19 накрытие 1 ч
