STOUT Редакция № 1 Дата: 11.03.2017

6. Устройство и принцип работы.

Гидравлический разделитель представляет собой ёмкость с четырьмя патрубками – два с одной стороны для

подключения первичного (котлового) циркуляционного контура и два с другой стороны для присоединения

вторичных контуров систем теплопотребления. Кроме основных патрубков, гидроразделитель снабжен

штуцерами с резьбой G 1/2” для установки воздухоотводчика, дренажного крана и контрольного термометра.

Гидравлический разделитель позволяет исключить влияние насосов каждого контура друг на друга при

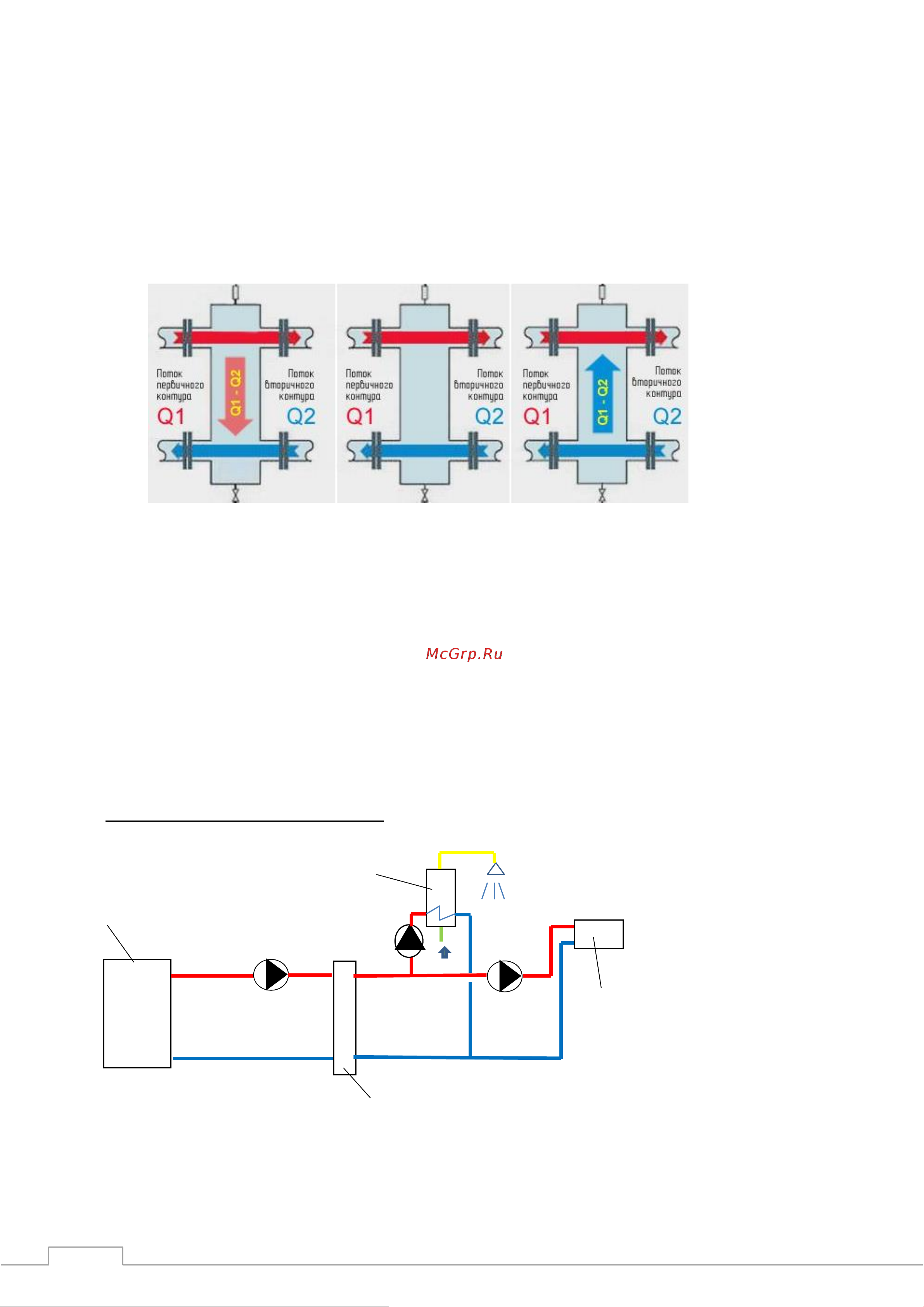

различных режимах работы систем. Принцип работы гидравлического разделителя проиллюстрирован на

рис 1.

Прогрев котла Расчетный Режим при отключении

рабочий режим. насоса котла.

Q1˃Q2 Q1=Q2 Q1˂Q

7. Указания по монтажу и эксплуатации.

Гидравлический разделитель устанавливается между контурами источника тепловой энергии и систем

теплопотребления. При этом каждый из контуров должен иметь свой циркуляционный насос.

Выбор гидравлического разделителя осуществляется по предельно-допустимому расходу теплоносителя

через него. Насос первичного контура выбирается на суммарный расход теплоносителя в системе и потери

давления в первичном контуре (без учета потерь давления в системах теплопотребления). При выборе

насосов вторичных контуров, потери напора в первичном контуре не учитываются.

Схема применения гидроразделителя

Котел

Система ГВС

Система

отопления

Гидравлический

разделитель
