Ввод в эксплуатацию, транспортировка, хранение

/ сборка

Ввод в эксплуатацию

Монтаж ручки

Ручные гидравлические тележки поставляются в разобранном виде, поэтому

при покупке, возможно, потребуется выполнить следующие действия:

• Проверить наличие всех компонентов, а также отсутствие повреждений

тележки

• Собрать гидравлическую тележку в соответствии с данным

руководством.

Масса упаковки из 6 гидравлических тележек приблизительно на 10 кг. выше

суммарной массы отдельно взятых гидравлических тележек.

Перед тем как приступить к сборке,

пожалуйста, что перечисленные

ниже части присутствуют в наличии,

а также не повреждены:

Ось с отверстием (4) – 1шт.

Штифты (5) – 2 шт. (один штифт уже

соединен с осью (4))

Ручка тележки в сборе – 1шт.

Рама гидравлической тележке в

сборе с гидроузлом (6) - 1шт.

Примечание: Серийный номер на пакете с документами, прикрепленном к

ручке, должен совпадать с серийным номером на шильде тележки.

При монтаже ручки лучше всего присесть прямо перед тележкой.

Вставьте основание ручки тележки в проушину

гидроузла так, чтобы отверстия совпали, при

помощи молотка вбейте ось с отверстием в

направлении справа налево, как показано на

рисунке 6.

Переведите рычаг на ручке тележки в крайнее

нижнее положение, затем пропустите винт с

гайкой через отверстие в оси (рис.7).

Опустите рукоятку вниз и вытащите штырь поз. 2

(рис. 5)

Установите рычаг на ручке в положение, соответствующее подъему вил,

затем поднимите рычажную пластину и вставьте регулировочный болт с торца

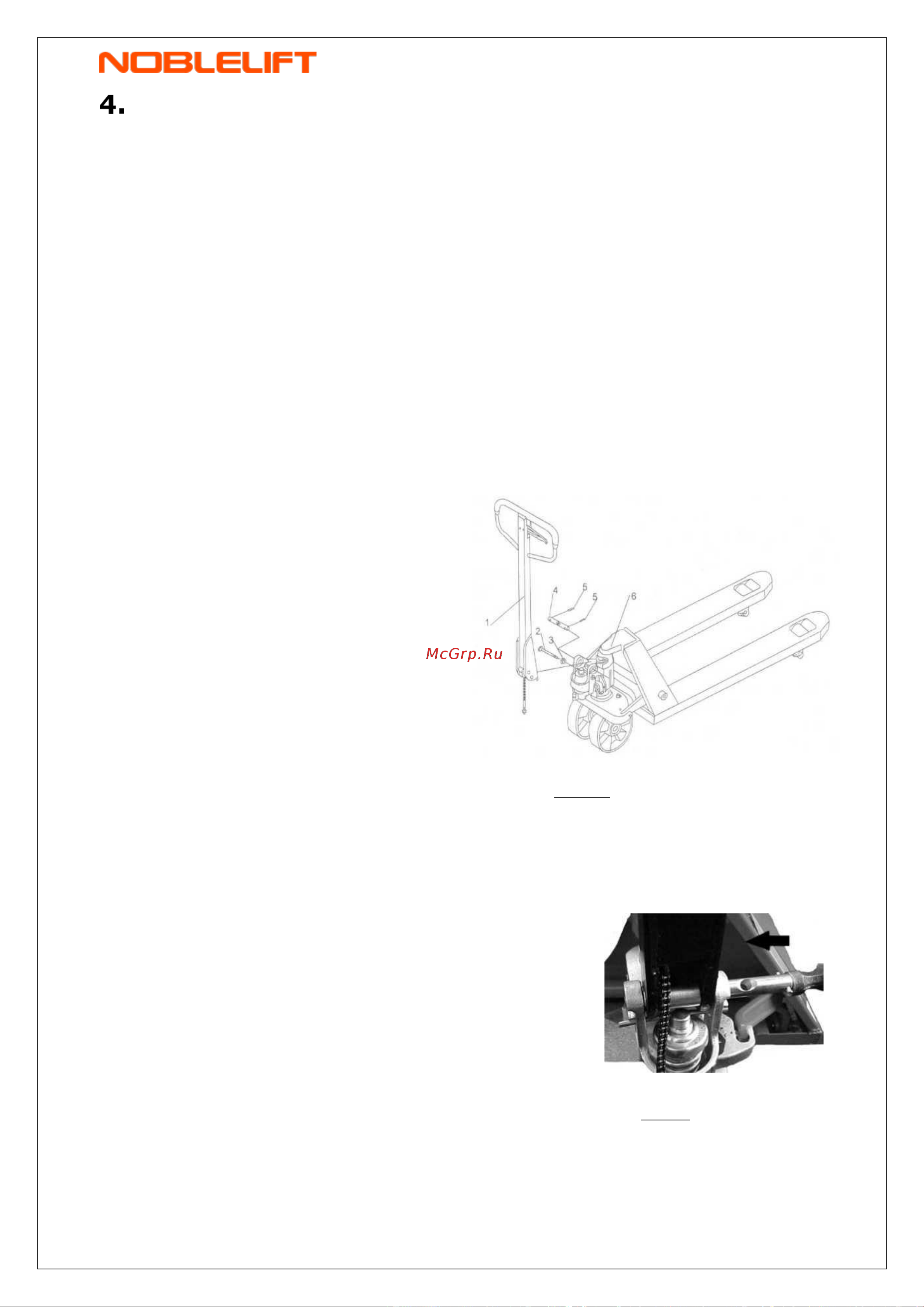

Рис. 5: Монтаж ручки

Рис. 6: Монтаж оси
