13
рычажной пластины. Гайка на регулировочном болте должны быть под
пластиной.
Используя молоток забейте второй штифт (поз. 5 рис. 5) в отверстие на
рукоятке. Теперь ручка подсоединена к гидроузлу.
Регулировка клапана
На ручке тележки вы можете найти управляющий
рычаг, который имеет 3 положения:
Режим опускания вил: рычаг в верхнем положении,
автоматически возвращается в среднее положение,
если отпустить.
Нейтральное положение: рычаг в среднем положении.
Режим подъема вил: рычаг в нижнем положении.
• Если вилы поднимаются, когда рычаг находится
в нейтральном положении, необходимо подкрутить регулировочную
гайку по часовой стрелке до тех пор, пока не будет достигнут
правильный режим работы.
• Если вилы опускаются, когда рычаг находится в нейтральном
положении, необходимо подкрутить регулировочную гайку против
часовой стрелки до тех пор, пока не будет достигнут правильный режим
работы.
• Если вилы не опускаются, когда рычаг находится в верхнем положении,
необходимо подкрутить регулировочную гайку по часовой стрелке до
тех пор, пока не будет достигнут правильный режим работы, затем
проверьте работу тележки при рычаге, находящемся в нейтральном
положении.
• Если вилы не поднимаются, когда рычаг находится в нижнем
положении, необходимо подкрутить регулировочную гайку против
часовой стрелки до тех пор, пока не будет достигнут правильный режим
работы, затем проверить правильность работы тележки при рычаге,
находящемся в верхнем и нейтральном положениях.
Ножной тормоз (Опционально)
Для сборки тормоза следуйте инструкции ниже:
а) Снимите рулевое колесо (310)
б) Установите основание (341) под корпусом
гидронасоса (322) и установите позиции
начиная с (310) по очереди. Закрепите болт
(340).
в) Установите пружину (342), тормозную
пластину (344), педаль (345) и пружинную
шайбу (346) на основании (341). Затем
затяните гайку (347).
г) Установите пресс-масленку (343).

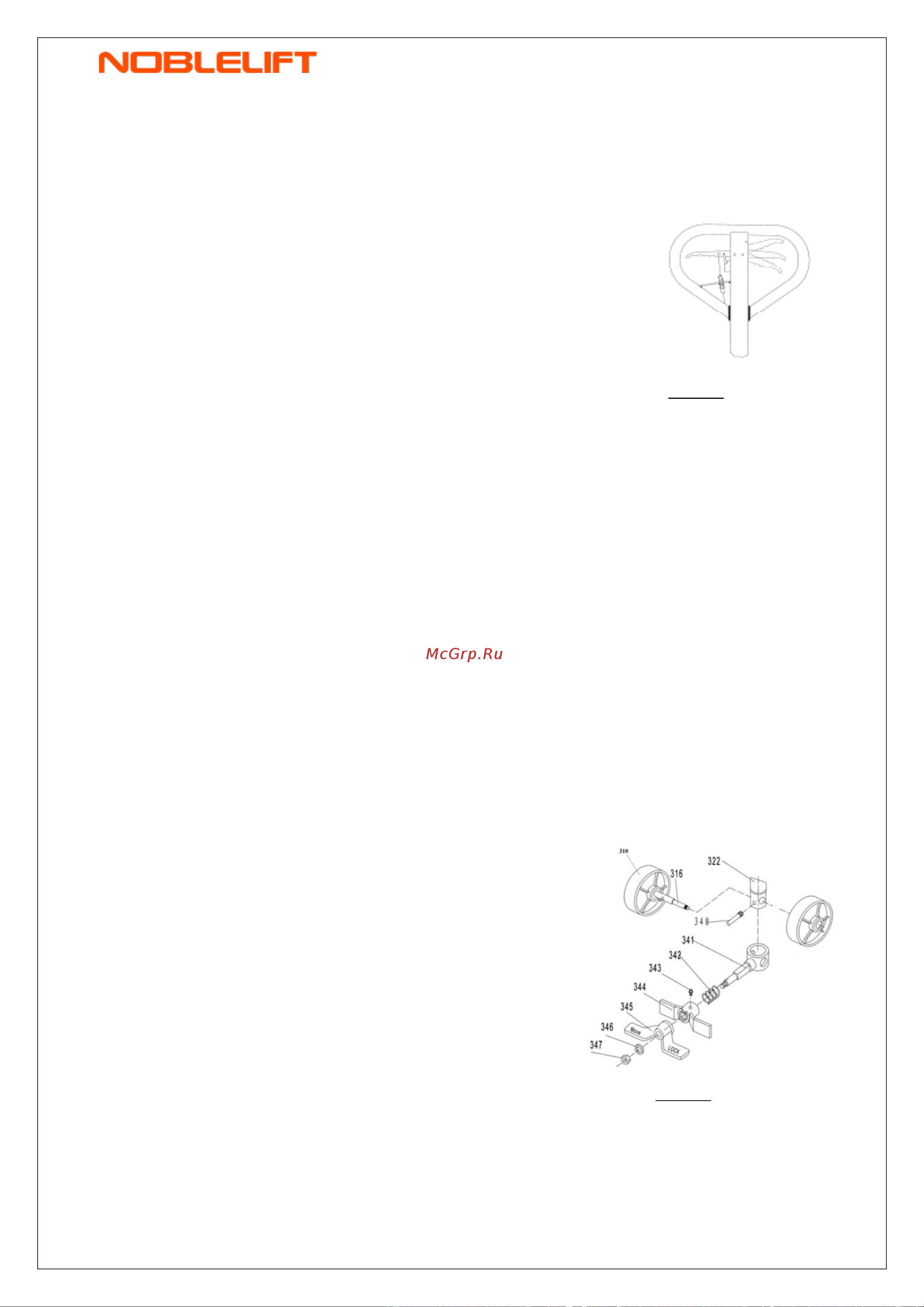

Рис. 7: Положения
рычага
Рис. 8: Установка
педали тормоза
