Ввод в эксплуатацию, транспортировка,

хранение / сборка

Ввод в эксплуатацию

Монтаж ручки

Ножничные тележки поставляются в разобранном виде, поэтому при

покупке, возможно, потребуется выполнить следующие действия:

• Проверить наличие всех компонентов, а также отсутствие

повреждений тележки

• Собрать тележку в соответствии с данным руководством.

Масса упаковки из 4 гидравлических тележек приблизительно на 10 кг.

выше суммарной массы отдельно взятых ножничных тележек.

Перед тем как приступить к сборке,

пожалуйста, что перечисленные ниже

части присутствуют в наличии, а также

не повреждены:

Ось с отверстием (4) – 1шт.

Штифты (5) – 2 шт. (один штифт уже

соединен с осью (4))

Ручка тележки в сборе – 1шт.

Рама гидравлической тележке в сборе с

гидроузлом (6) - 1шт.

Переключатель (Поз. 10 Рис. 1, опция для тележки с

электроподъемом)

Примечание: Серийный номер на пакете с документами, прикрепленном к

ручке, должен совпадать с серийным номером на шильде тележки.

При монтаже ручки лучше всего присесть прямо перед тележкой.

Вставьте основание ручки тележки в проушину

гидроузла так, чтобы отверстия совпали, при помощи

молотка вбейте ось с отверстием в направлении справа

налево, как показано на рисунке 6.

Переведите рычаг на ручке тележки в крайнее нижнее

положение, затем пропустите винт с гайкой через

отверстие в оси (рис.7).

Опустите рукоятку вниз и вытащите штырь поз. 2 (рис. 5)

Установите рычаг на ручке в положение, соответствующее подъему вил,

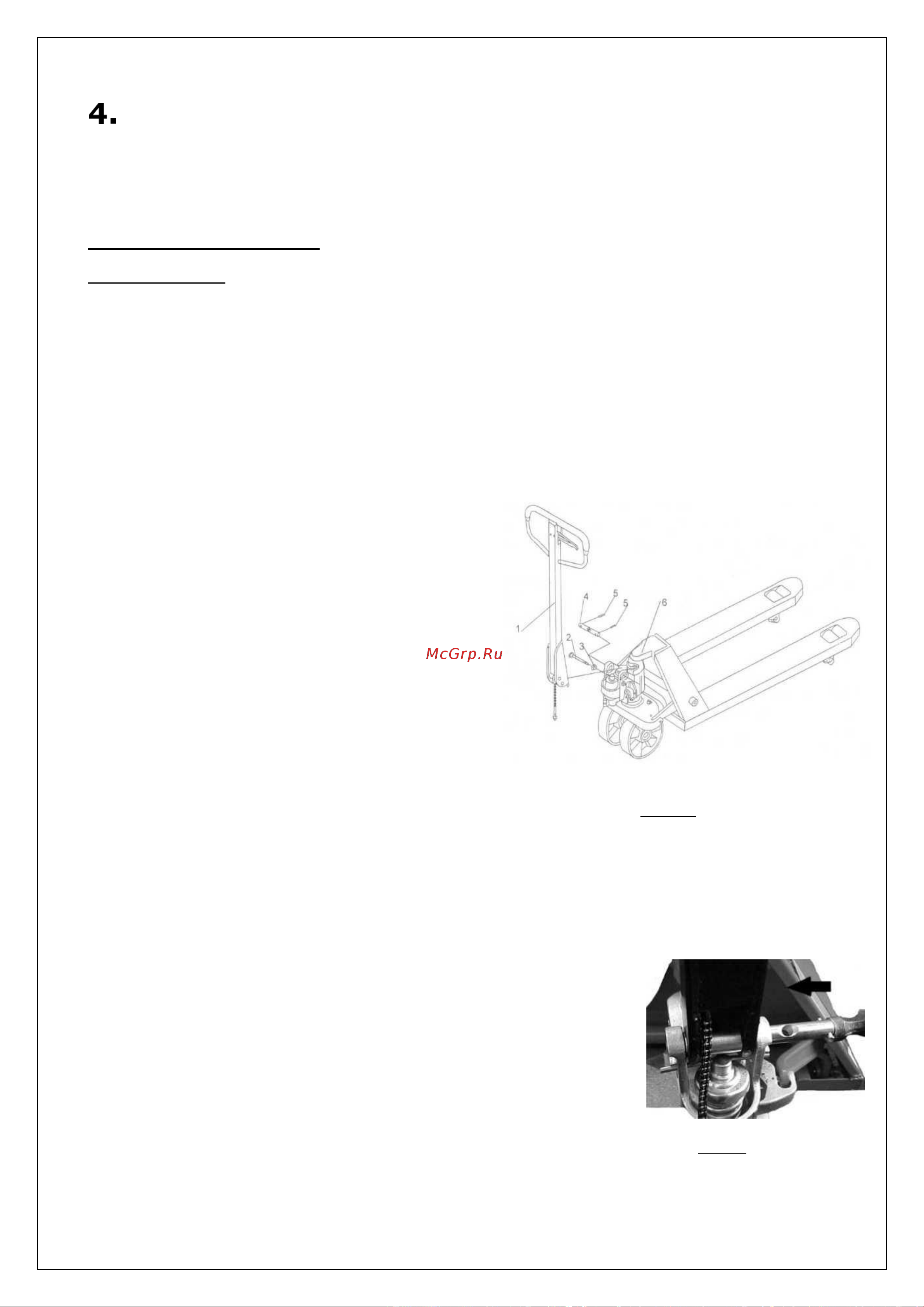

Рис. 5: Монтаж ручки

Рис. 6: Монтаж оси
