затем поднимите рычажную пластину и вставьте регулировочный болт с

торца рычажной пластины. Гайка на регулировочном болте должны быть под

пластиной.

Используя молоток забейте второй штифт (поз. 5 рис. 5) в отверстие на

рукоятке. Теперь ручка подсоединена к гидроузлу.

Для тележки ACX 10/15E необходимо подключить управляющий провод.

Закрепите кабель на ручке и гидроузле при помощи специальных

креплений.

Регулировка клапана

На ручке тележки вы можете найти управляющий рычаг,

который имеет 3 положения:

a) ACX 10/15M

Спуск: рычаг в верхнем положении, автоматически

возвращается в среднее положение, если отпустить.

Медленный подъем: рычаг в среднем положении.

Быстрый подъем: рычаг в нижнем положении.

• Если вилы не поднимаются, когда рычаг находится в

среднем или нижнем положении, необходимо подкрутить

регулировочную гайку против часовой стрелки до тех пор, пока не

будет достигнут правильный режим работы.

• Если вилы не опускаются, когда рычаг находится в верхнем

положении, необходимо подкрутить регулировочную гайку по часовой

стрелке до тех пор, пока не будет достигнут правильный режим

работы.

• Если вилы не поднимаются медленно, когда рычаг находится в

среднем положении, необходимо подкрутить регулировочную гайку по

часовой стрелке до тех пор, пока не будет достигнут правильный

режим работы.

• Если вилы не поднимаются быстро, когда рычаг находится в нижнем

положении, необходимо подкрутить регулировочную гайку против

часовой стрелки до тех пор, пока не будет достигнут правильный

режим работы.

b) ACX 10/15E

Спуск: рычаг в верхнем положении, автоматически

возвращается в среднее положение, если отпустить.

Нейтраль: рычаг в среднем положении.

Подъем: рычаг в нижнем положении.

• Если вилы поднимаются, когда рычаг находится в

среднем положении, необходимо подкрутить

регулировочную гайку по часовой стрелке до тех

пор, пока не будет достигнут правильный режим работы.

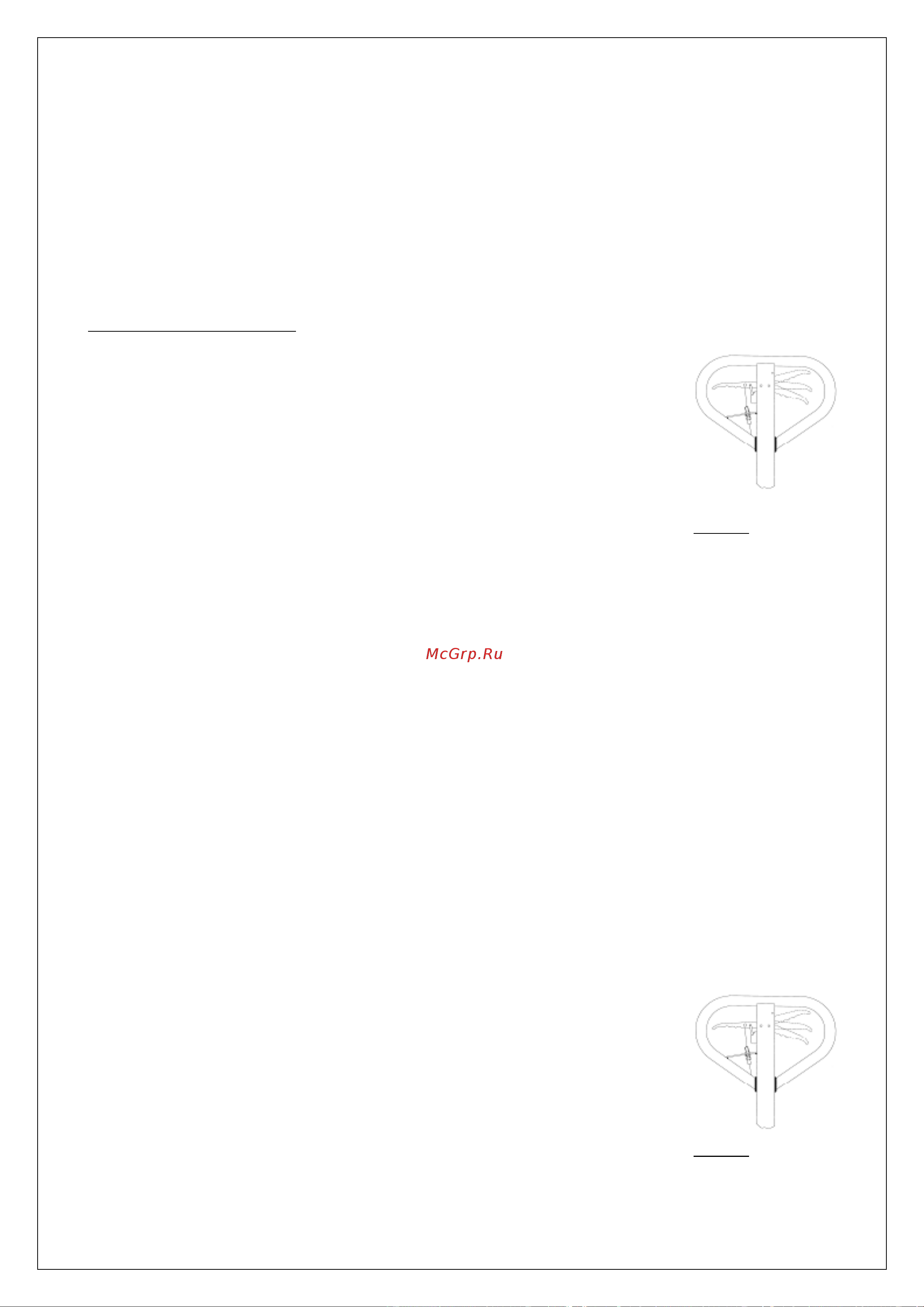

Рис. 7: Положения

рычага, ACX 10/15M

Рис. 8: Положения

рычага, ACX 10/15E
