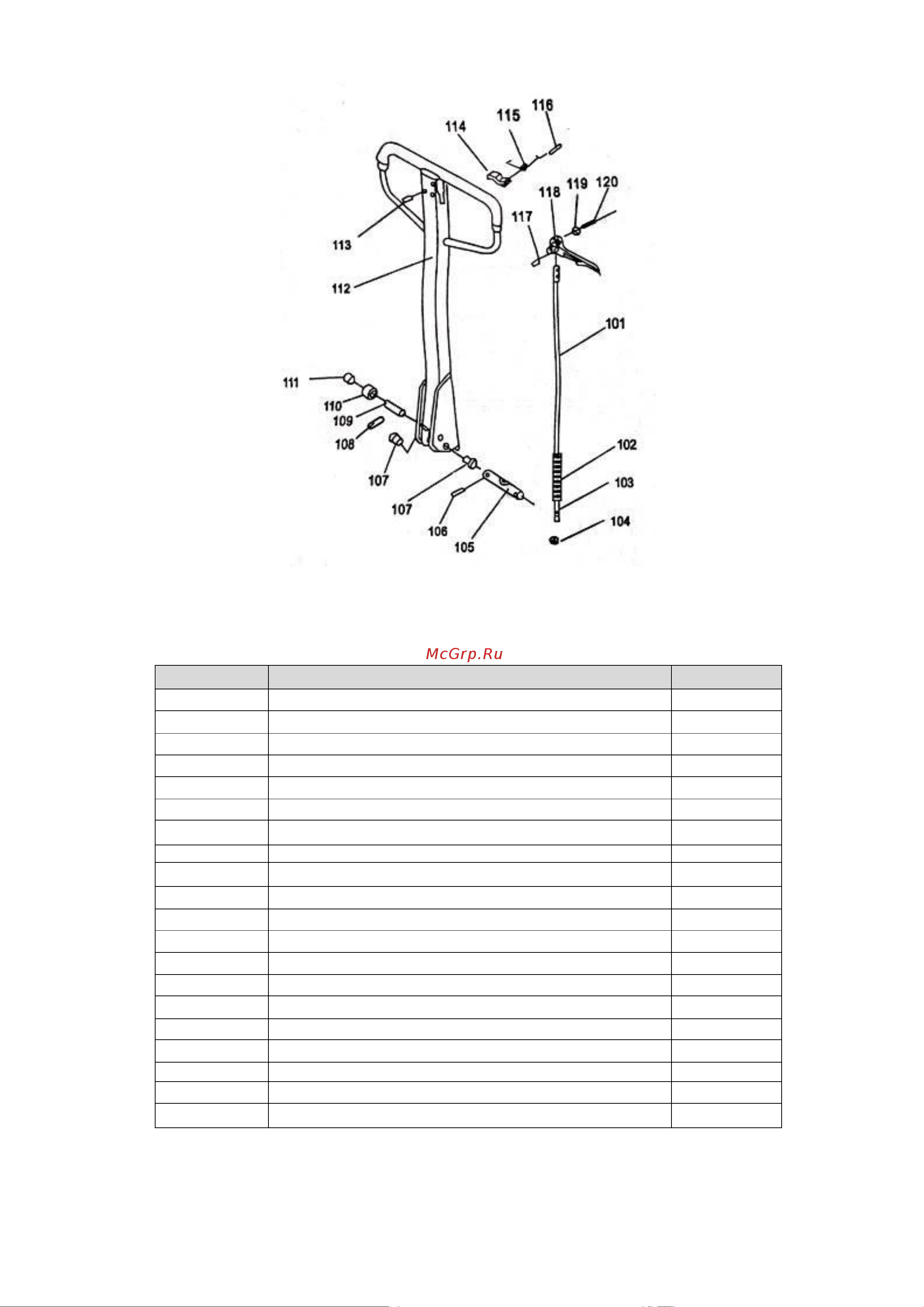

4. Взрыв-схемы
Схема 1.
Детали сборки ручки. Номер позиции на схеме сборки.
Номер детали
Наименование
Количество
101
Вытяжной стержень
1
102
Цепь
1
103
Регулировочный винт
1
104
Самостопорящаяся гайка
1
105
Палец держателя
1
106
Эластичный цилиндрический штифт
1
107
Ограничительное кольцо
2
108
Эластичный цилиндрический штифт
1
109
Вал прижимного ролика
1
110
Прижимной ролик
1
111
Роликовая коробка
1
112
Рукоятка
1
113
Эластичный цилиндрический штифт
1
114
Упругая пластина
1
115
Пружина
1
116
Эластичный цилиндрический штифт
1
117
Эластичный цилиндрический штифт
1
118
Пальцевидная ручка
1
119
Ролик ручки
1
120
Эластичный цилиндрический штифт
1
