8

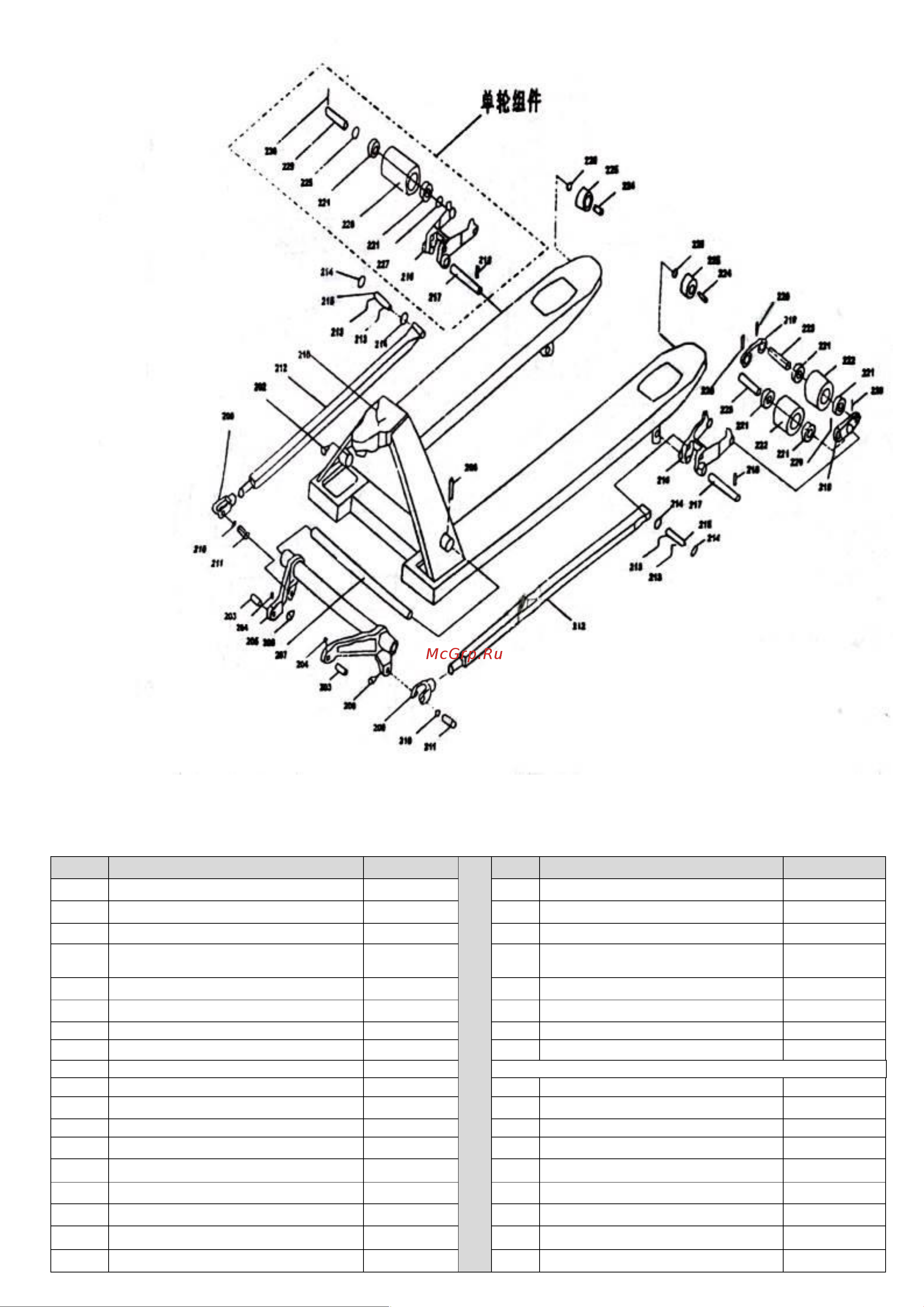

Схема 2.
Детали сборки корпуса тележки. Номер позиции на схеме сборки.
№
Наименование
Количество
№
Наименование
Количество
201
Корпус тележки
1
219
Боковина передних колес
4
202
Регулировочный винт
1
220
Эластичный цилиндрический штифт
8
203
Соединительный вал опорной плиты
2
221
Подшипник 6204
8
204
Масляный стакан, подающий масло
под давлением
2
222
Переднее колесо 80х70
4
205
Рычаг кронштейна
1
223
Передняя ось
4
206
Сквозной масляный стакан
2
224
Болт
2
207
Ось рычага
1
225
Колесико для наклонной
поверхности
2
208
Эластичный цилиндрический штифт
1
226
Cамостопорящаяся гайка
2
209
Ушко толкателя вил
2
Детали колеса
210
Стопорное кольцо вала
2
216
Опора передних колес
2
211
Соединительный вал ушка вил
2
217
Соединительный вал передних колес
2
212
Толкатель
2
218
Эластичный цилиндрический штифт
2
213
Разводной шплинт
4
221
Подшипник 6204
4
214
Соединительный вал толкателя
2
227
Уплотнительное кольцо
4
215
Уплотнительное кольцо
4
228
Отдельная передняя ось 80х93
2
216
Опора передних колес
2
229
Отдельная передняя ось
2
217
Соединительный вал передних колес
2
230
Эластичный цилиндрический шип
2
218
Эластичный цилиндрический штифт
2
