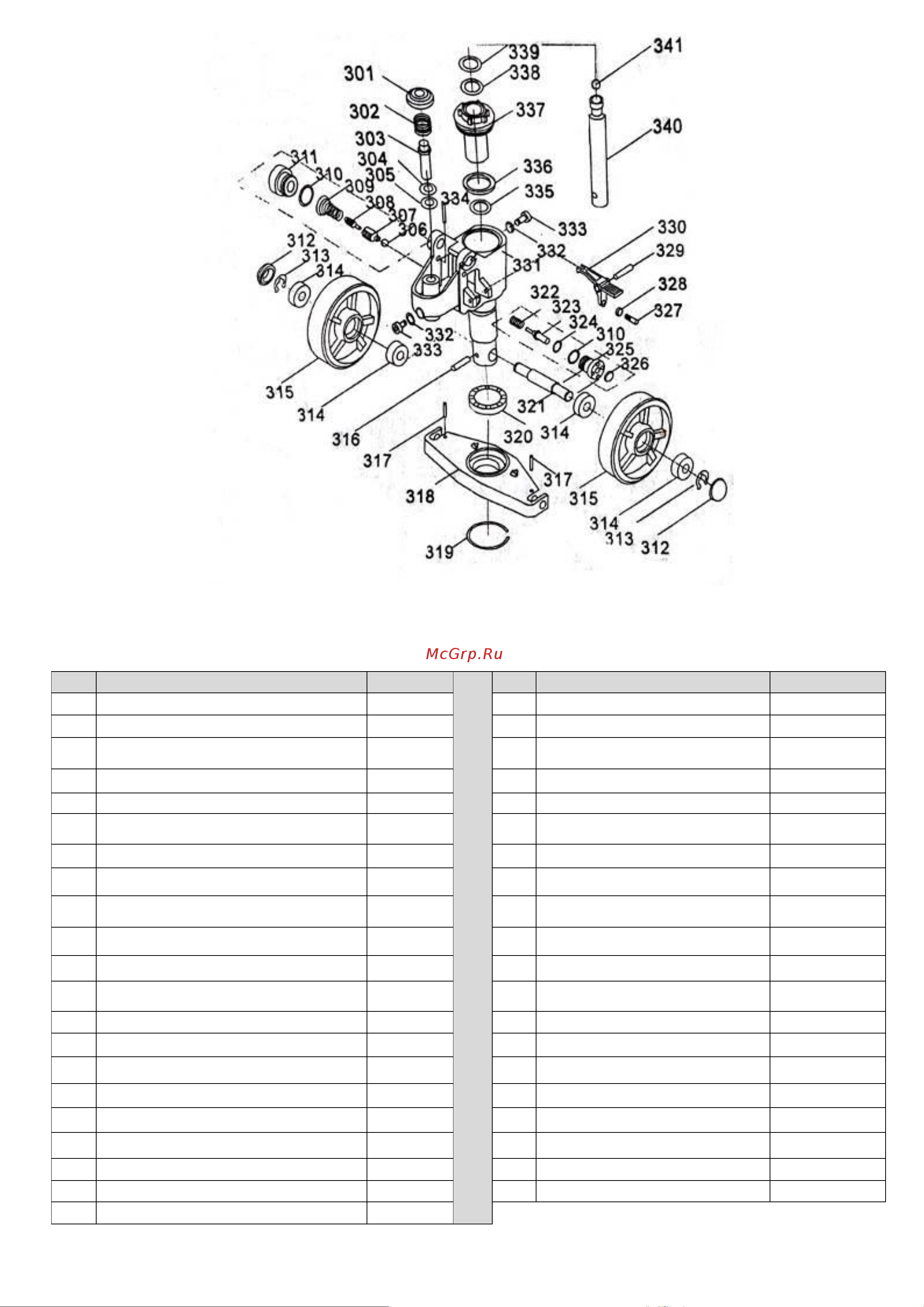

Схема 3.
Детали сборки гидроузла тележки. Номер позиции на схеме сборки.
№
Наименование
Количеств
о
№
Наименование
Количество
301
Упорный стакан пружины
1
322
Пружина толкателя
1
302
Пружина
1
323
Толкатель
1
303
Сердечник насоса
1
324
Уплотнительное кольцо толкателя
1
304
Пыленепроницаемое кольцо
1
325
Медная гайка
1
305
Y -образное уплотнительное кольцо
1
326
0-образное уплотнительное кольцо
1
306
Стальной шар
1
327
Торцевой винт с прорезом
1
307
Корпус клапана
1
328
Гайка
1
308
Сердечник клапана
1
329
Эластичный цилиндрический шип
1
309
Пружина сердечника клапана
1
330
Педальный рычаг управления
1
310
Герметическая шайба
2
331
Корпус цилиндра
1
311
Резьбовая заглушка
1
332
Малое уплотняющее кольцо
2
312
Пылезащитная крышка
2
333
Наливная пробка
2
313
Стопорное кольцо для вала
2
334
Ограничитель пружины
1
314
Подшипник 6204
4
335
Y-образное уплотнительное кольцо
1
315
Заднее колесо
2
336
0-образное уплотнительное кольцо
крышки
1
316
Эластичный цилиндрический шип
1
337
Крышка
1
317
Эластичный цилиндрический шип
2
338
0-образное уплотнительное кольцо
1
318
Опорная плита
1
339
Пыленепроницаемое кольцо
поршневого штока
1
319
Стопорное кольцо для вала
1
340
Поршневой шток
1
320
Упорный шарикоподшипник
1
341
Стальной шар
1
321
Ось задних колес
1
