ОБЗОР УСТРОЙСТВА 3
ВНЕШНИЙ ВИД ПОРТАТИВНОГО
DVDПЛЕЕРА
Рис.1. Установка
1
USB
SD/MMC
AV OUT AV IN
DC 9-12 V
ON POWER
OFF
VOL+
VOL-
VOL+
VOL-
ЖК-экран соединяется с корпусом плеера таким образом,
что может вращаться против часовой стрелки на угол до 90°
и против часовой до 180°.
ПРИМЕЧАНИЕ
• Если экран повернут до предела (до 90° или 180°
соответственно), не пытайтесь далее поворачивать
его в эту сторону.

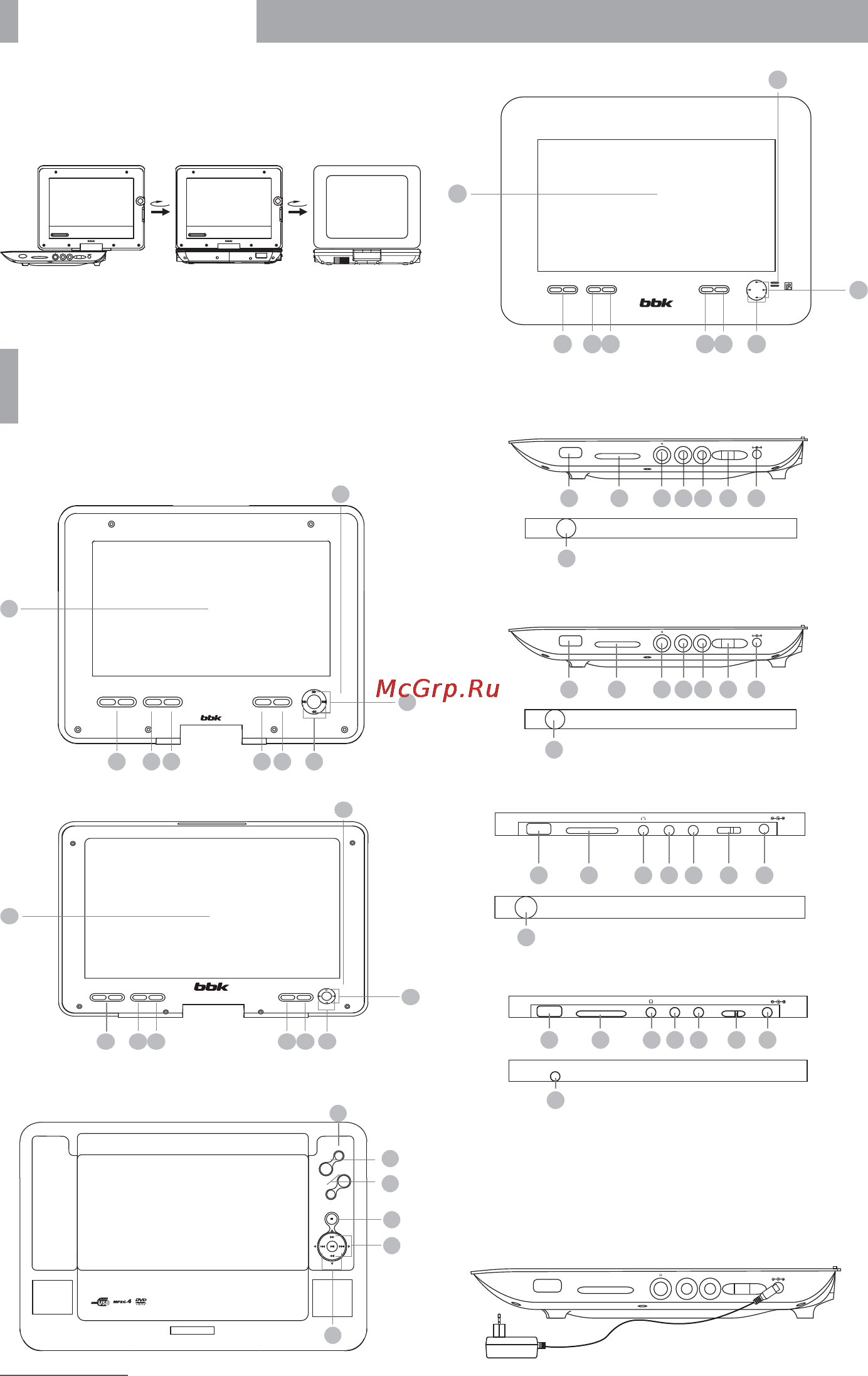

Рис.2. Передняя панель портативного DVD-плеера
PL747TI
VOL+ STOP PLAY/PAUSE
VOL-
FUNCTION AUDIO
45 6 10127
3
1
2
PL947TI
VOL+ STOP PLAY/PAUSE
VOL-
FUNCTION AUDIO
4
5 6
1012
7
3
1
2
PL949TI
VOL+
STOP
VOL-
FUNC
AUDIO
4
12
7
10
3
5
PL1041T
VOL- VOL+ STOP PLAY / PAUSE AUDIO FUNCTION
45 6 10 127
3
1
2
Рис.3. Боковые панели DVD-плеера
PL747TI
14
13
15 16 17 18 19 20
USB
SD/MMC
AV OUT AV IN
DC 9-12 V
ON POWER
TV ANT
OFF
PL947TI
TV ANT
USB
SD/MMC
AV OUT AV IN
DC 9-12 V
POWER
USB
SD/MMC
AV OUT AV IN
ON
OFF
14
13
15 16 17 18 19 20
PL949TI
USB SD/MMC
AV OUT AV IN ON OFF POWER
DC 9-12 V
TV ANT
14 15 16 17 18 19 20
13
PL1041T
SD/MMCUSB AV OUT AV IN ON OF POWER DC 9 V
14
13
15 16 17 18 19 20
TV ANT
СХЕМЫ ПОДКЛЮЧЕНИЯ
Рис.4. Подключение адаптера
USB
SD/MMC
AV OUT AV IN
DC 9-12 V
ON POWER
OFF
Сетевой адаптер
Общий вид DVD−плеера
1
1
На рисунке изображена модель PL747TI.
